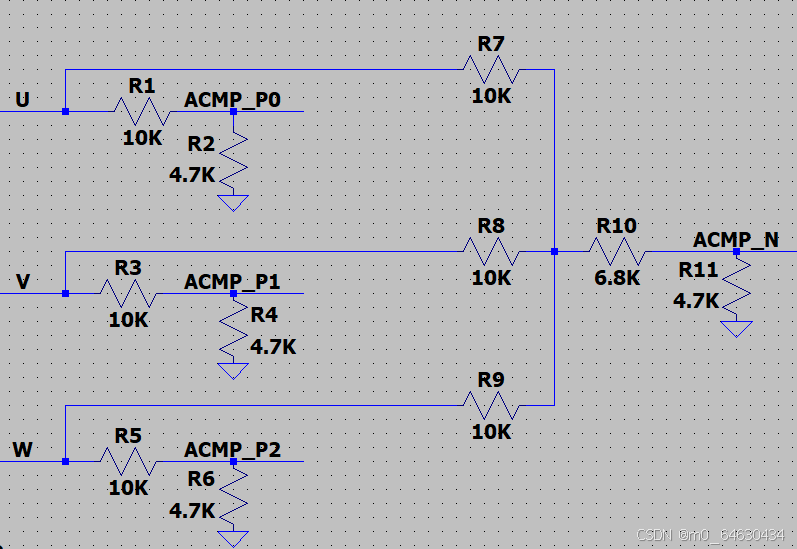

图1 反电势采样电路

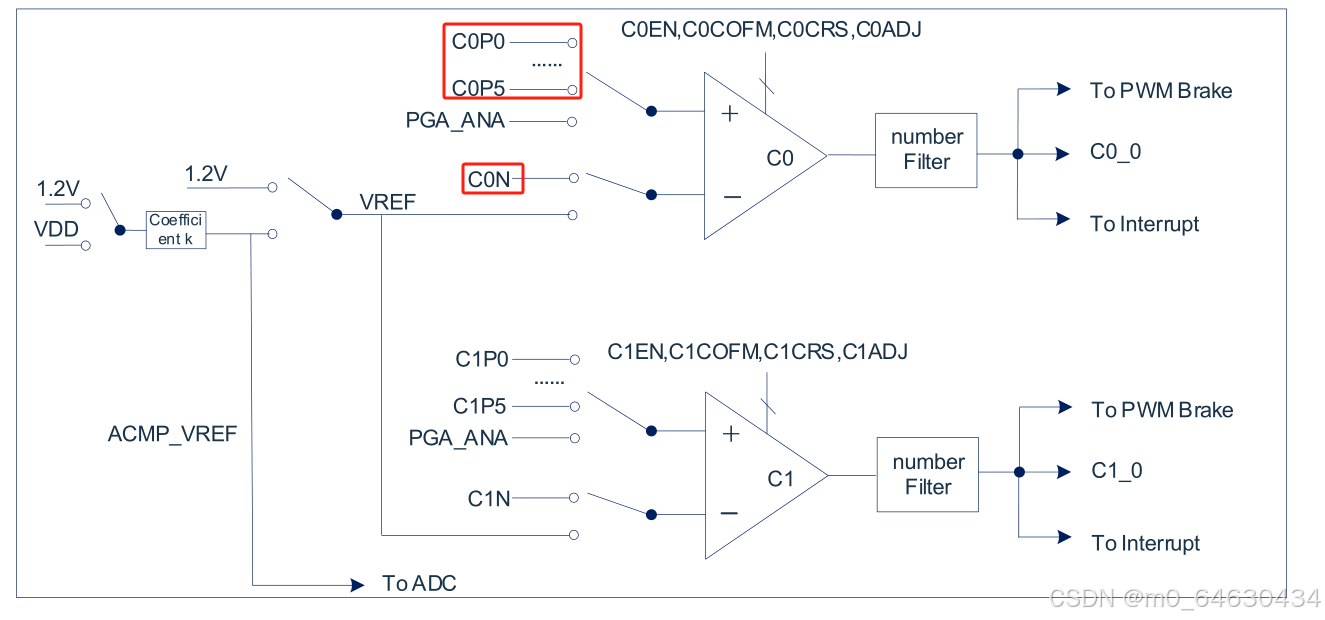

图2 芯片内部模拟比较器结构图
电路工作原理:
在某个时间点T0,通过软件配置ACMP的正向输入端, ACMP的负端输入固定为ACMP_N,然后读取ACMP的输出状态。
切换逻辑用有3种情况:
读取U相:
ACMP+: ACMP_P0
ACMP-: ACMP_N
读取V相:
ACMP+: ACMP_P1
ACMP-: ACMP_N
读取W相:
ACMP+: ACMP_P2
ACMP-: ACMP_N
假如芯片内部没有集成可软件切换通道的模拟比较器,可以使用3个LM393来搭这个电路。
