结论（个人看法）：

一般而言宽度：地线>电源线>信号线

1.市电的火线和零线：80-100mil

2.12V /24V 20mil~60mil
+5V 20-30mil
+3V 20-30mil
GND 越宽越好20-30mil

3.普通信号线 10mil-20mil根据元器件密集度自行决定

从初学者的角度来总结记录一下。

嘉立创打板时我们常选择的外层铜厚1盎司（默认选择，其他的就不能免费了）。先介绍一下盎司。

盎司是重量单位，但也可以作为长度单位，单位是oz。

盎司作长度单位时，1oz代表PCB的铜箔厚度约为35um，它来源于把1oz重的8.9g/cm^3密度的纯铜平铺到1平方英尺（=144inches）的面积上所形成的厚度。

我们只需要知道1oz对应35um即可。

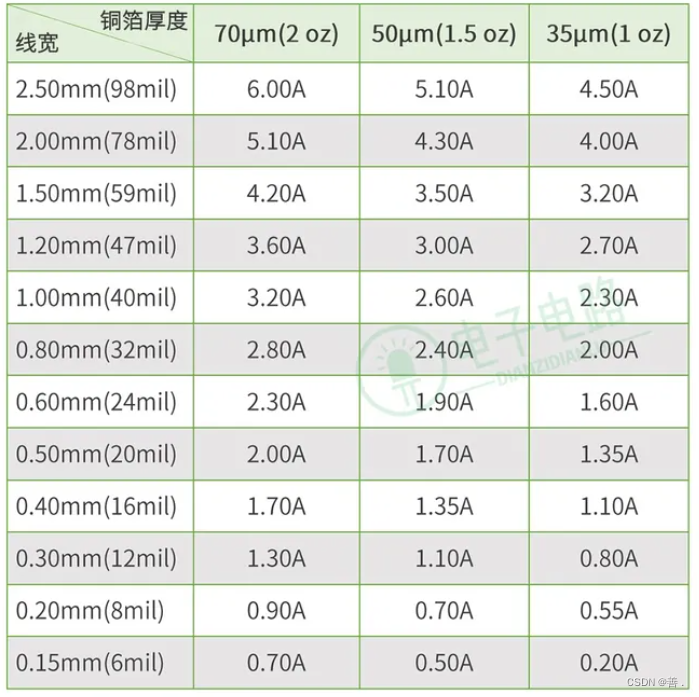

在外层铜厚为1oz固定时，线宽越大导线的截面积也增大，载流能力增强。

 参考资料：PCB在走线时线宽为多大才合适？已经帮你整理好了！ - 知乎 (zhihu.com)

【Altium designer】常用的线宽和过孔尺寸-CSDN博客
