一、安装navigation包

Ubuntu20.04安装Navigation功能包

安装后才可以运行move_base

move_base包默认全局路径规划算法为Dijkstra算法

二、替换全局路径规划A*算法

1.修改move_base.launch文件

以turtlebot3为例

在其move_base.launch文件中添加如下内容

<launch>
  <!-- Arguments -->
  <arg name="model" default="$(env TURTLEBOT3_MODEL)" doc="model type [burger, waffle, waffle_pi]"/>
  <arg name="cmd_vel_topic" default="/cmd_vel" />
  <arg name="odom_topic" default="odom" />
  <arg name="move_forward_only" default="false"/>

  <!-- move_base -->
  <node pkg="move_base" type="move_base" respawn="false" name="move_base" output="screen">
    <!--加载A star算法-->
    <param name="base_global_planner" value="global_planner/GlobalPlanner"/>
    <param name="planner_frequency" value="1.0" />
    <param name="planner_patience" value="5.0" />
    <!--加载DWA算法-->
    <param name="base_local_planner" value="dwa_local_planner/DWAPlannerROS" />
    <!---->
    <rosparam file="$(find turtlebot3_navigation)/param/costmap_common_params_$(arg model).yaml" command="load" ns="global_costmap" />
    <rosparam file="$(find turtlebot3_navigation)/param/costmap_common_params_$(arg model).yaml" command="load" ns="local_costmap" />
    <rosparam file="$(find turtlebot3_navigation)/param/local_costmap_params.yaml" command="load" />
    <rosparam file="$(find turtlebot3_navigation)/param/global_costmap_params.yaml" command="load" />
    <rosparam file="$(find turtlebot3_navigation)/param/move_base_params.yaml" command="load" />
    <rosparam file="$(find turtlebot3_navigation)/param/dwa_local_planner_params_$(arg model).yaml" command="load" />
    <remap from="cmd_vel" to="$(arg cmd_vel_topic)"/>
    <remap from="odom" to="$(arg odom_topic)"/>
    <param name="DWAPlannerROS/min_vel_x" value="0.0" if="$(arg move_forward_only)" />
  </node>
</launch>

2.修改navigation包中的planner_core.cpp文件

修改内容如下

其中

private_nh.param("use_dijkstra", use_dijkstra, false);

此句为false，则使用A*算法，反之使用dijkstra算法。

下面两句用来验证使用的算法是dijkstra还是A*。

ROS_INFO("use_dijkstra");

ROS_INFO("use_A_star");

修改完代码之后，需要删除其中的build和devel文件，再重新用catkin_make编译。

3.将修改后的global_planner包复制到turtlebot3工作空间中

再删除其中的build和devel文件，再重新用catkin_make编译

至此文件代码修改完毕

三、运行地图进行仿真

1.创建地图方法

ROS：gazebo创建仿真地图，turtlebot3加载仿真地图进行建图，生成yaml和pgm地图信息

2.往turtlebot3中导入地图

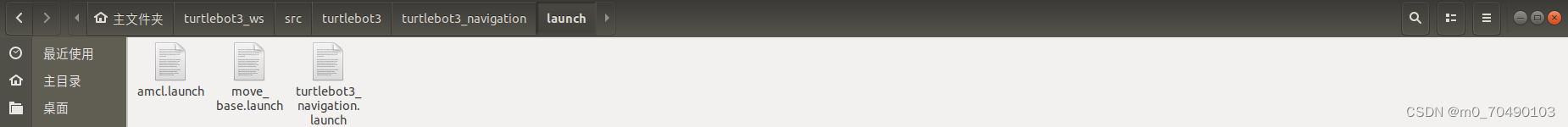

在如下路径中将自己建立的地图.pgm和.yaml文件复制进去

3.运行地图及模型

roslaunch turtlebot3_gazebo turtlebot3_world.launch

4.运行launch文件进行仿真

roslaunch turtlebot3_navigation turtlebot3_navigation.launch

仿真效果如下

A*算法

dijkstra算法

参考博客：

ROS：move_base路径规划介绍、更换全局路径规划算法（A star、Dijkstra、DWA，测试当前是哪种算法，效果展示图）
