Ⅰ MOSFET的结构

AMOSFET的结构类似于场效应晶体管。在与栅极端子连接的衬底上沉积氧化层。因为这个氧化层充当绝缘体（与衬底绝缘），所以MOSFET也被称为IGFET。在制造mosfet时，轻掺杂衬底与重掺杂区域扩散。它们被分类为P型或者N型mosfet基于所使用的基板。

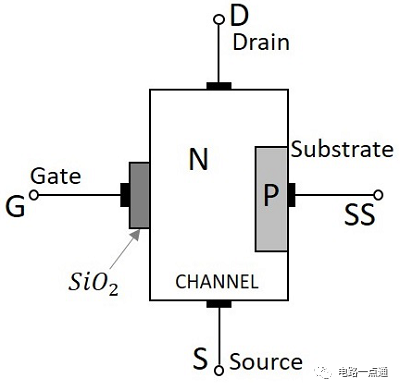

下图显示了MOSFET的结构。


MOSFET的工作由栅极电压控制。因为栅极与沟道隔离，所以可以对其施加正负电压。当栅偏压为负时，它充当耗尽MOSFET；当栅偏压为正时，它充当增强MOSFET。

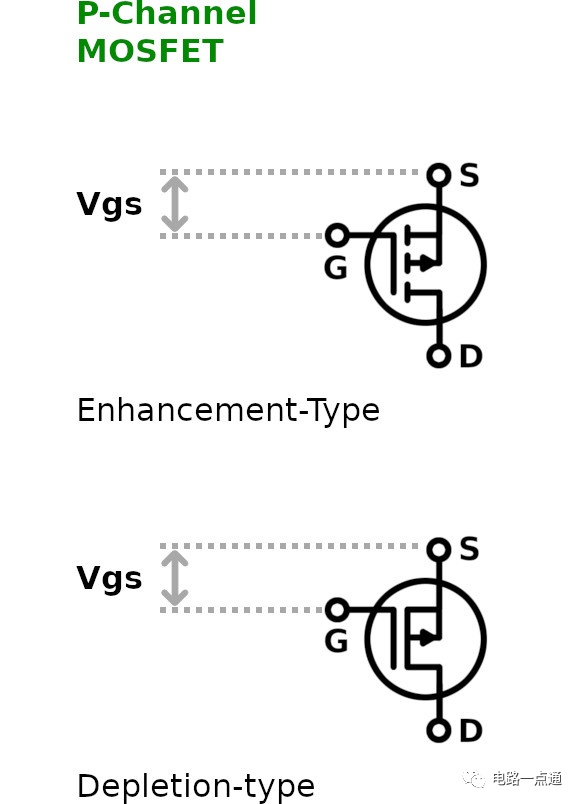

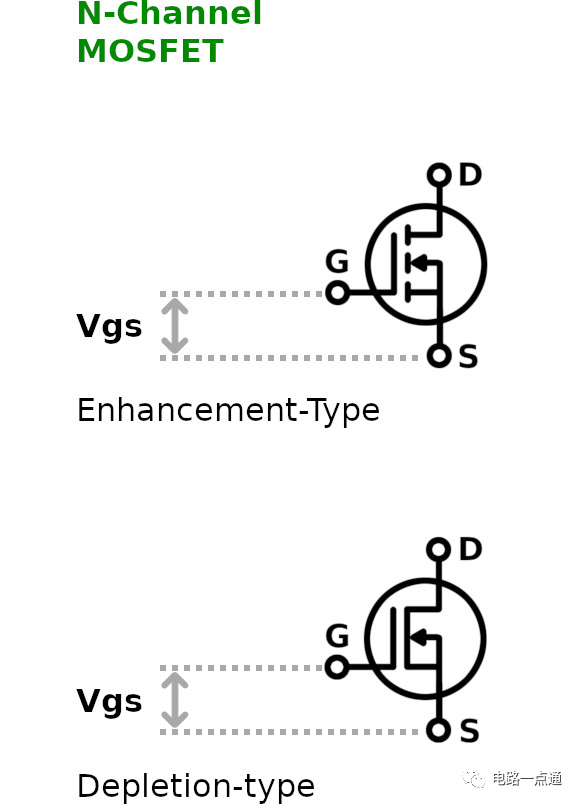

ⅡMOSFET符号



所有MOSFET上都有栅极（G）、源极（S）和漏极（D）引脚。栅极和源极之间的电压决定电流是否流过源极和漏极。每种类型都有开关MOSFET的逻辑，




如果一个MOSFET在Vgs在3到5伏范围内完全开启，它被归类为逻辑电平MOSFET。如果使用5V的Arduino板，所有逻辑电平的MOSFET都应该没问题。如果你使用的是3.3V的电路板，确保你使用的MOSFET与3.3V开关兼容。

mosfet通常需要vg为10V或更高才能完全开启。

Ⅲ NC沟道MOSFET 与PC
