APM/PIX通过mission planner扩展调参PID的设置实操案例 试着说清pid比例，微分，积分的原理，方法，设计

如果说音色是声学中的玄学，那么pid可以算是工学中的玄学。难就难在需要复杂的调试才能找到一个合适值。临界值需要自己去试。在临界值之前，或许有一个可以把握的趋势。突破临界值立马就正变负负变正。《论语》里讲：过犹不及。说话办事也好，工作生活也罢，如果不能做到进退有度，取舍有法，就很可能陷入物极必反的窘境中。或者说是过犹不及，稍有不慎，原本正常还能飞的飞机可能变得就无法操控了。

P ID到底是个什么东西？
P是比例，i是积分，d是微分。

Pid控制在工程上有广泛的应用。不需要精确的数学模型，尤其是用于复杂的非线性系统。通过调整三个参数实现稳定的控制。

比例是p。比例据说决定着响应的速度，反应的速度。在操作时的稳定性一些动态指标。这个过高的响应快对于追求速度和灵敏性的飞机或许是好事。但是对于追求精确度，稳定性的飞机未必是好事。因为很难通过一个参数来确定你所需要的位置。所以说可能会需要你反复的在修正。就好比你站在翘翘板上。偏左了，你抓紧往右跑。偏右了，你抓紧往左跑。颤颤微微很难保持一个稳定的姿势。最后导致不停的颤。如果要用丝滑的操作还得用到后边的。

积分是I，积分影响稳态精度，据说类似于一个阻尼器。用来消除系统的误差。积分会带来相位滞后。积分值如果过大，同样会引起系统的不稳定。还比如你站在翘翘板上。此时你不管向左或者向右。板子上涂了胶会影响你的速度。你的动作不再那么迅捷。但是，也趋于稳定。这个值太大了也不行，会让你行动迟钝。

微分是d。他影响偏差变化率，据说它的原理是提前加入误差的修正功能。消除过大的误差，从而优化积分对系统响应速度阻滞，但是他的数值太大了，也会造成误差的误差。进一步破坏系统的稳定性。

通通这些在mission planner都是有限制的。也就是说你不可能无限制的调整微分积分比例。有的是相互引用的关系。一个确定了，下一个可能只能调小而无法克服上限。这些都是在计算后所进行的系统的限定。总体是会趋向与保证系统的稳定性。

也正因为pId调参如此的个性化，很难找到一个完美的参数。只能自己去试了。但还是有一些规律性的东西和限制性的因素可以供我们参考。





开始操作。

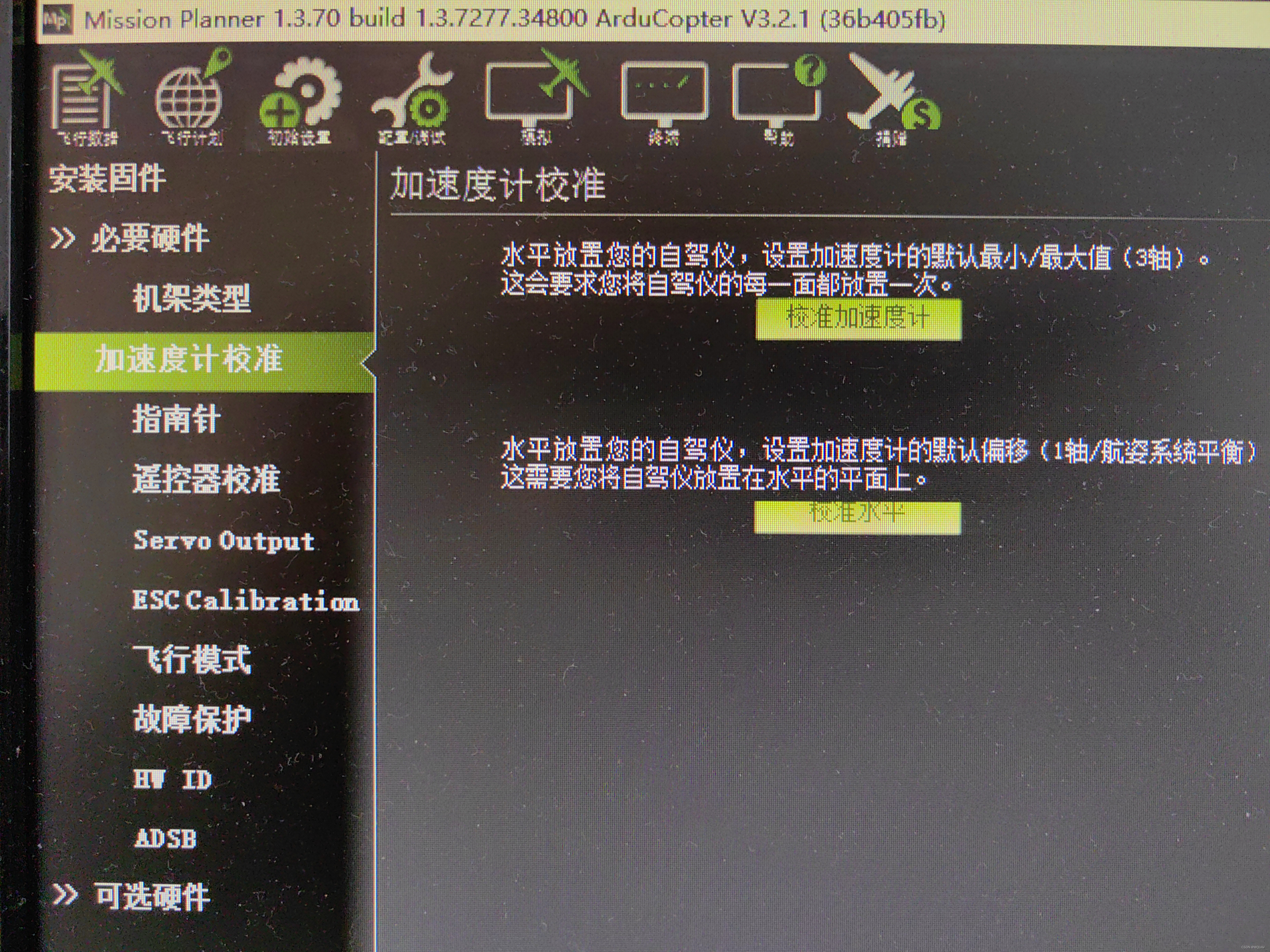

首先确定你的飞机可以正常解锁加速度计遥控器都已经完成校准，飞行模式设置正确。

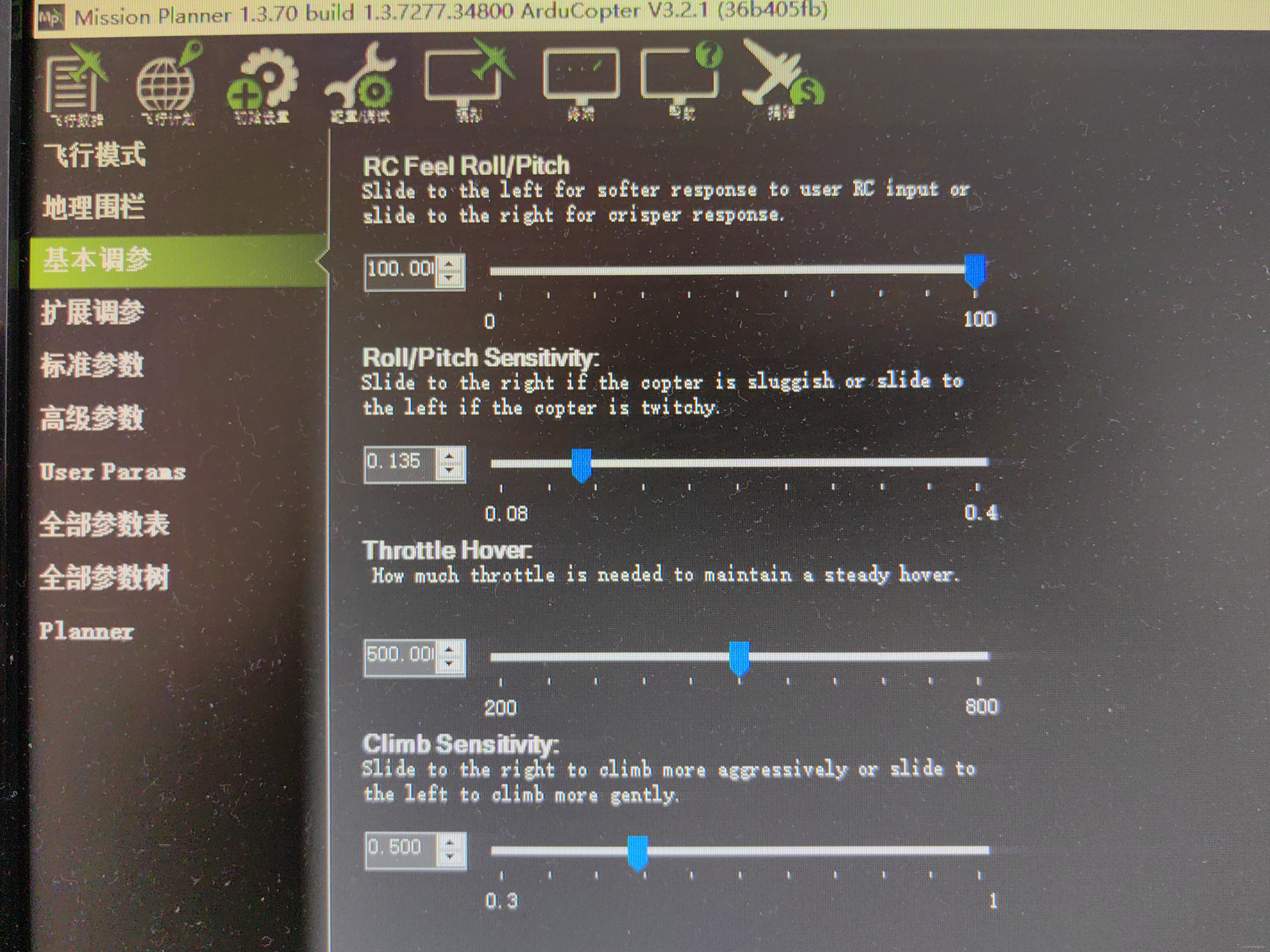

 基本调参，在另外一篇文章当中有详细解读。

这里我们直接进入扩展调参。

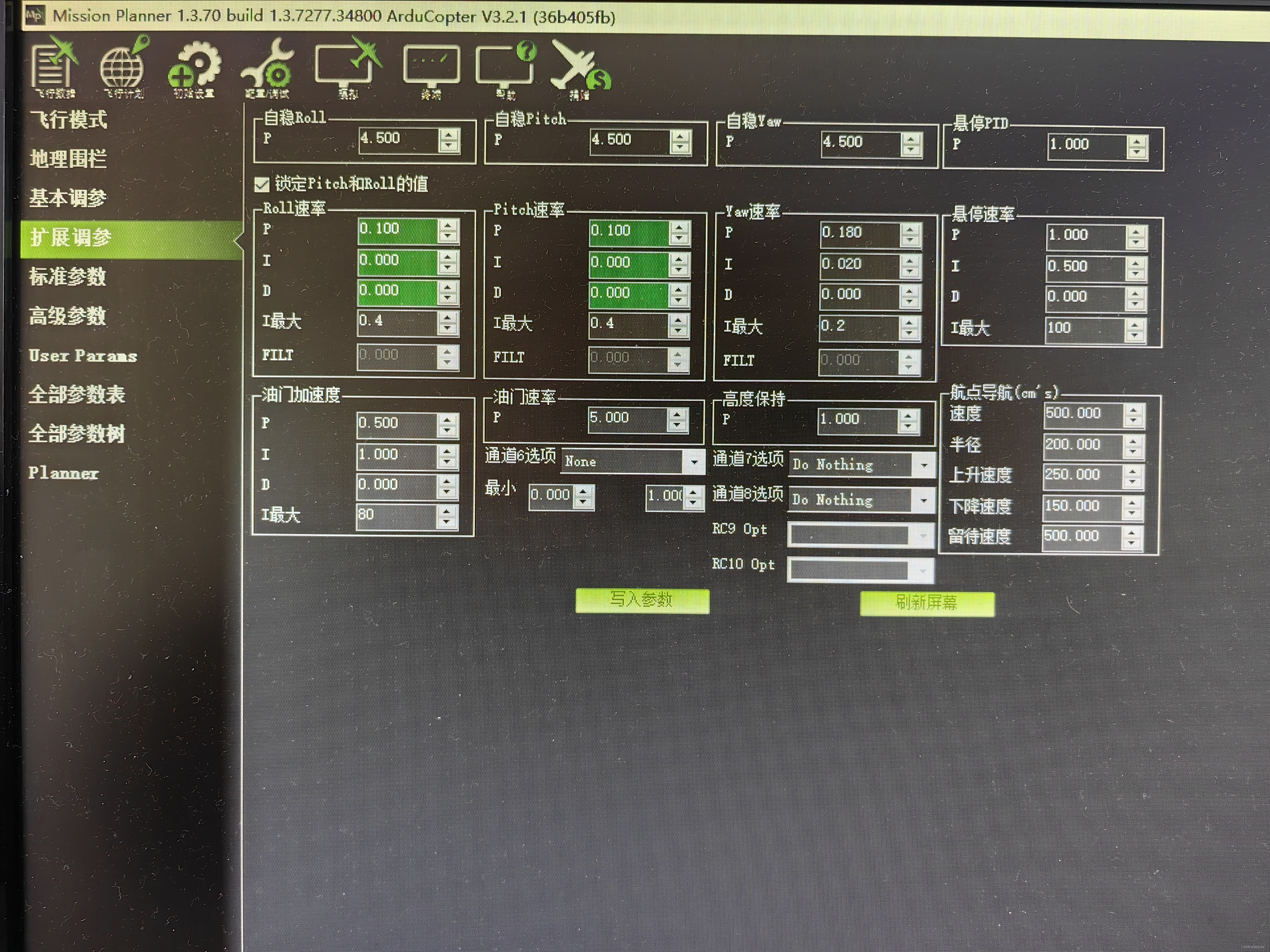

 观察默认值。免得调远了还得再回到原点。

 可以解除俯仰和滚转锁定，为了省事儿，先同时调试一下。不建议这样。

因为默认值起飞后直接抖的厉害，所以说直接将p值调的小一些。将另外两个值直接改为0。

再次起飞，抖的比较幅度小了。

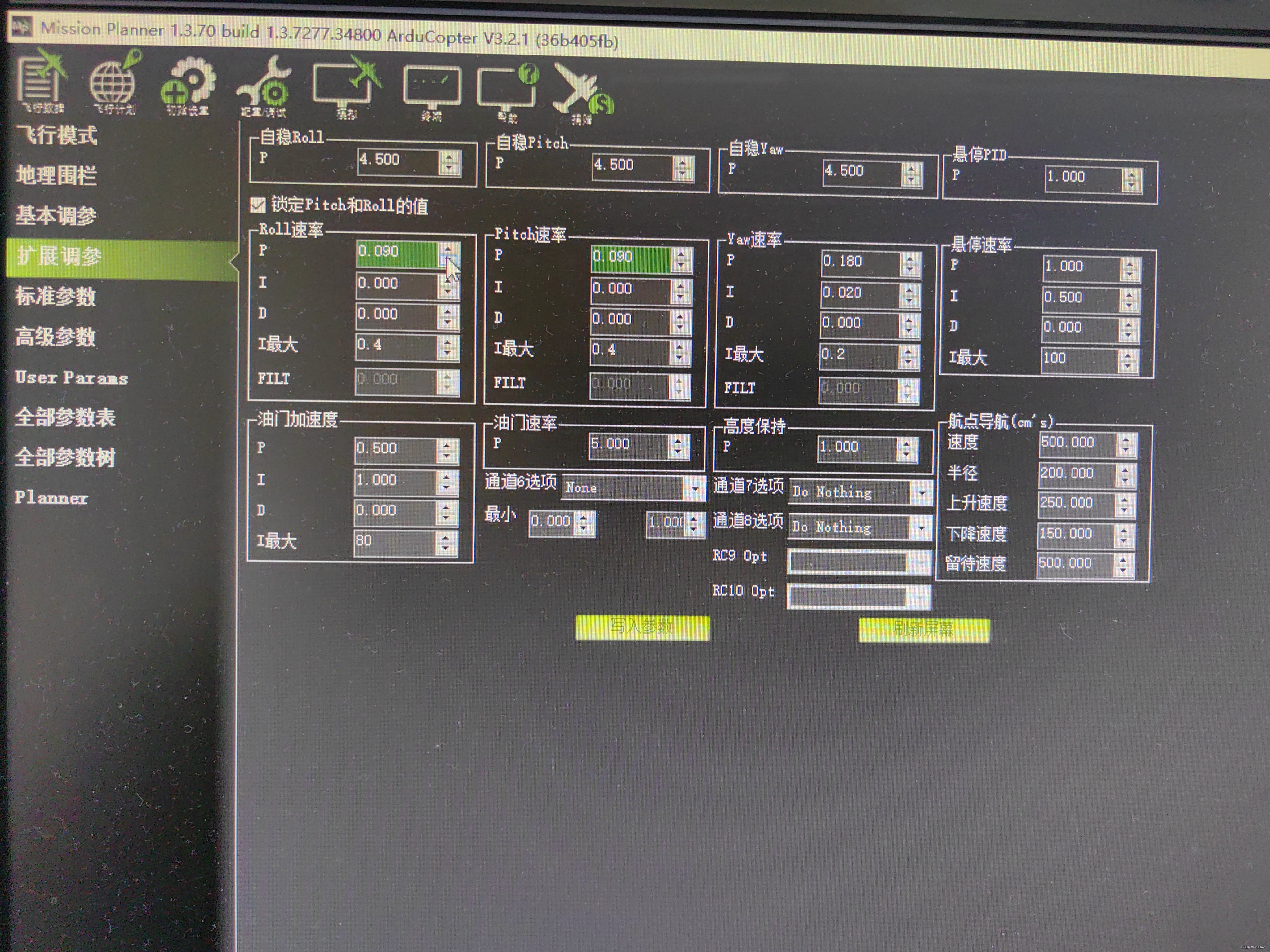

再次缩小p值。直接跳过了千分位，直接从百分位开始。

修改后底色变成了绿色，这时候如果确定的话，需要点写入参数才能到达飞控。

断开连接，拔掉USB。再次起飞测试。

 反复微调，直到飞机不再抖动。

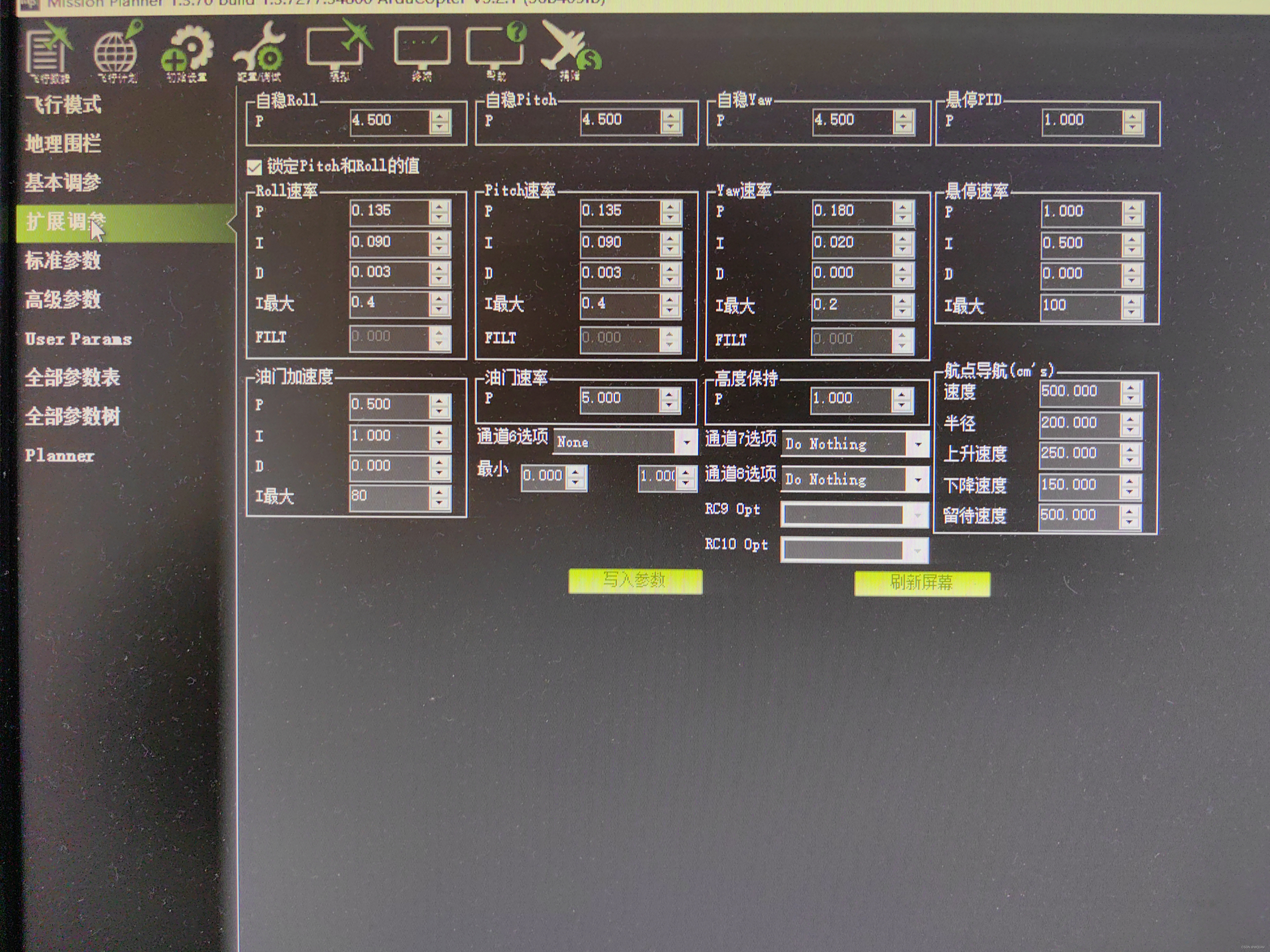

300轴距左右的飞机，P值在0.070左右抖动基本停止。

这一步稳定了，下一步就是I的值。

如果操作俯仰滚转存在惯性，既不能够立即执行你的操作，有一定的缓冲。这个时候可以减少它的值。当然这个值也不是说大好或者小了好。太灵敏了，会使操作一直在进行微调，无法稳定下来。太迟缓了，会在危急的时刻无法将飞机挽回。所以说太急躁不行，太拖沓也不行。

下一步就是调整D

可以通过快速操作水平位移看响应效率。如果能和这个值得响应是适当的。这个和遥控响应的效率也有关系。但并不是越灵敏越好。过大了又会导致飞机的震颤。

因此这几个值得调整，可能是一个循环往复的过程。需要在摸索当中尝试。或许没有最好，只有更好。或许更好，再进一步就是更烂。都有可能。

也有一些简单的办法。比如买飞控的话，厂家会在个性定制的地面站提供一些不同轴距所适合的参数。直接导入飞控，就省了很多功夫。

还有就是借助第三方软件专门来调整。网上也有免费的。

但话说回来并不是存在一个放之四海而皆准的参数。你觉得好的参数，别人未必觉得上手就能很顺。别人调好的参数，你可能也操作不来。这就和驾车一样。同一款车，有的人喜欢暴力驾驶，有的人就开的很温和。没有一个固定的标准，说哪个好哪个坏。因人而异，因地制宜吧。
