光学中心偏差定义---【光学偏心】

前言与目录

了解光学中心偏差定义；

---

1、光学中心偏差定义

中华人民共和国国家标准 GB/T 7242-2010《透镜中心偏差》将透镜中心偏差定义为光学表面定心顶点处法线相对于基准轴的偏离量。如图 1 所示，该偏离量用光学表面定心顶点处法线与基准轴的夹角来度量。此夹角称为面倾角，用希腊字母表示。

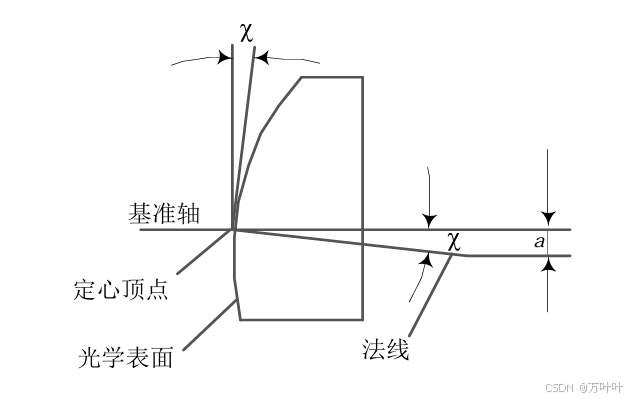

图1：中心偏差定义

在透镜中心偏差定义中用到的基准轴、定心顶点等术语其含义如下：

基准轴：按定位零件和组件光学表面的特性所选取的用来标注、检验和校正中心偏差的一条轴线。基准轴体现系统的光轴；

定心顶点：光学表面与基准轴的交点。

当透镜表面的曲率半径为有限值时，透镜表面的倾角可用曲率中心到基准值的距离和曲率半径进行计算，其中称为透镜的球心偏。面倾角与球心偏的关系为



一般情况下，透镜的中心偏差是一个小量，即面倾角很小，因此上式可以近似为

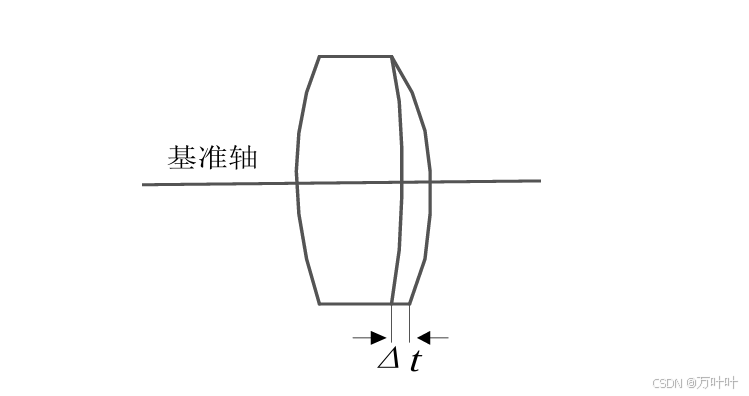

图2：透镜边厚差定义示意图

由于中心偏差和球心偏存在线性关系，定心仪采用自准直原理测量透镜的中心偏差，测量量为光学面的球心偏。



---

--
