一、串口协议和RS-232标准

1.串口通信

串口通讯 (Serial Communication)是一种设备间非常常用的串行通讯方式，电子工程师在调试设备时也经常使用该通讯方式输出调试信息。 通讯协议，我们以分层的方式来理解，最基本的是把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。
在这里插入图片描述

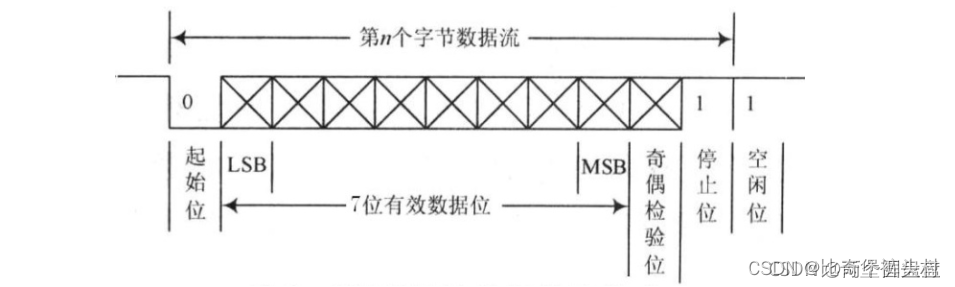

在串口通信中，尤其需要关注的是数据流以及波特率。一个数据流由10个数据位组成，包含1位起始位，7位有效数据位，1位奇偶校验位，1位停止位。uart串口信号线上空闲时常驻高电平，当检测到低电平下降沿时认为数据传输开始，到停止位时数据传输结束，一共10位数据位组成一个数据包。
起始位：通信线路上空闲时为“1”，当检测到“0”即下降沿时，认为数据传输开始
有效数据位：传输开始后传递的需要接收和发送的数据值，可以表示指令或数据
奇偶校验位：奇偶校验，通过来校验传输数据中“1”的个数为奇数个（奇校验）或偶数个（偶校验）来指示传输数据是否正确
停止位：数据传输结束，传输线恢复常“1”状态
此外，还需关注数据传输波特率，波特率表示一秒内传输了多少个码元数量，一般波特率为300，1200，2400，9600，19200，38400，115200等。例如9600 Baud表示一秒内传输了9600个码元信息，当一个码元只含1 bit信息时，波特率=比特率

2.RS-232标准

RS-232是现在主流的串行通信接口之一。由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：
（1）接口的信号电平值较高，易损坏接口电路的芯片。RS232接口任何一条信号线的电压均为负逻辑关系。即：逻辑“1”为-3— -15V；逻辑“0”：+3— +15V ，噪声容限为2V。即要求接收器能识别高于+3V的信号作为逻辑“0”，低于-3V的信号作为逻辑“1”，TTL电平为5V为逻辑正，0为逻辑负 。与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，比特率为20Kbps；因此在51CPLD开发板中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线与地线构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。

二、USB/TTL转232"模块（以CH340芯片模块为例）的工作原理

TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。

RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！

自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。也称回环测试。

电平逻辑：

TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑“1”，0V等价于逻辑“0”，称作TTL信号系统，是正逻辑

RS232电平：采用-12V到-3V，等价于逻辑“0”，+3V到+12V的逻辑电平，等价于逻辑“1”，是负逻辑的。

三、标准库开发实现流水灯

1.工程文件配置

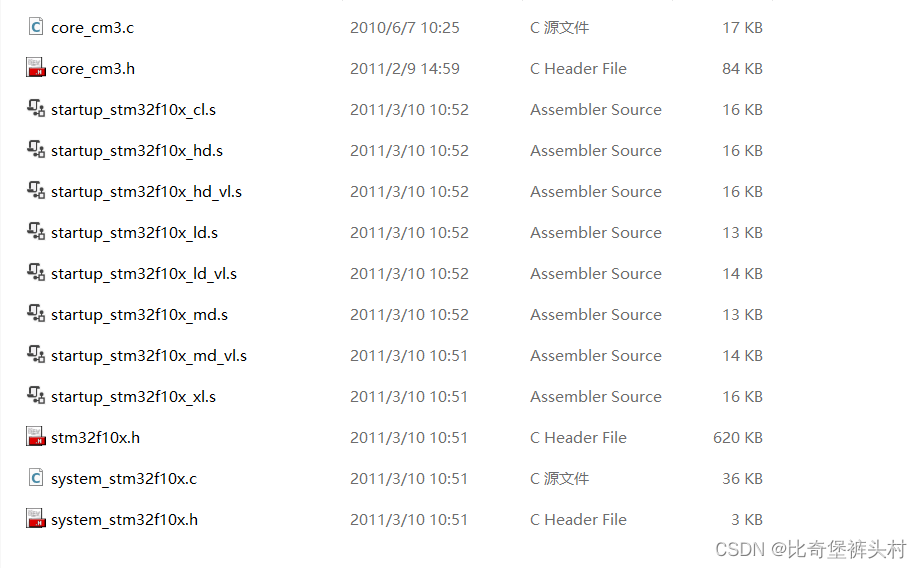

start.
在这里插入图片描述

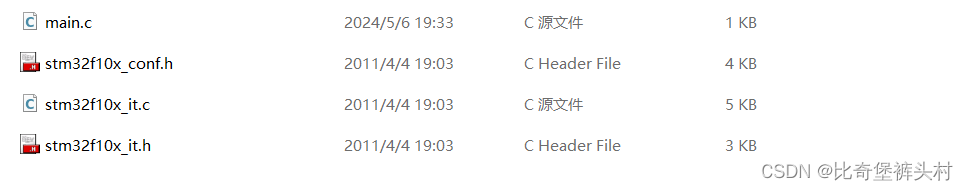

user.
在这里插入图片描述

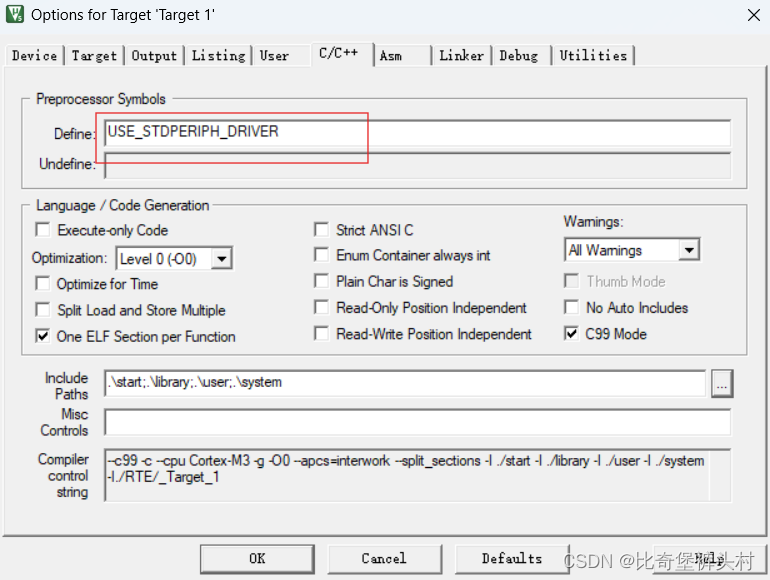

宏定义
在这里插入图片描述

2.项目代码及注释

#include "stm32f10x.h" // Device header

int main(void)
{

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//时钟控制

	GPIO_InitTypeDef GPIO_InitStructure;//定义GPIO初始化的结构体变量
	GPIO_InitStructure.GPIO_Mode =  GPIO_Mode_Out_PP;//推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 |  GPIO_Pin_1| GPIO_Pin_2 ;//将GPIO的0,1,2引脚打开
	GPIO_InitStructure.GPIO_Speed =GPIO_Speed_50MHz ;//速率
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	while(1)
	{

		GPIO_Write(GPIOA,~0x0001);//0000 0000 0000 0001
		//往A引脚写入数据让第一位为高电平
		Delay_ms(1000);
		GPIO_Write(GPIOA,~0x0002);//0000 0000 0000 0010
		往A引脚写入数据让第二位为高电平
		Delay_ms(1000);
		GPIO_Write(GPIOA,~0x0004);//0000 0000 0000 0100
		往A引脚写入数据让第三位为高电平
		Delay_ms(1000);

	}
}

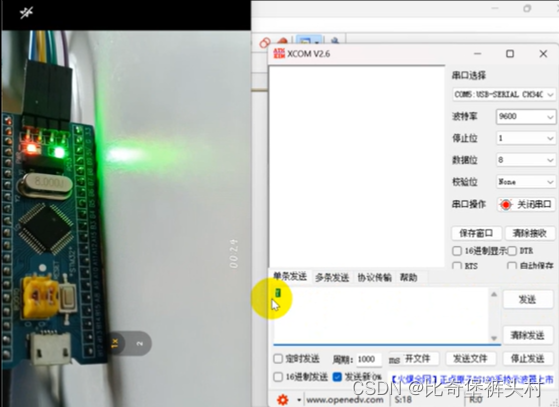

3、实验结果

标准库流水灯

四、USART串口通讯

1.串口助手接收“Hello windows”

参考程序：

;RCC寄存器地址映像
RCC_BASE            EQU    0x40021000
RCC_CR              EQU    (RCC_BASE + 0x00)
RCC_CFGR            EQU    (RCC_BASE + 0x04)
RCC_CIR             EQU    (RCC_BASE + 0x08)
RCC_APB2RSTR        EQU    (RCC_BASE + 0x0C)
RCC_APB1RSTR        EQU    (RCC_BASE + 0x10)
RCC_AHBENR          EQU    (RCC_BASE + 0x14)
RCC_APB2ENR         EQU    (RCC_BASE + 0x18)
RCC_APB1ENR         EQU    (RCC_BASE + 0x1C)
RCC_BDCR            EQU    (RCC_BASE + 0x20)
RCC_CSR             EQU    (RCC_BASE + 0x24)

;AFIO寄存器地址映像
AFIO_BASE           EQU    0x40010000
AFIO_EVCR           EQU    (AFIO_BASE + 0x00)
AFIO_MAPR           EQU    (AFIO_BASE + 0x04)
AFIO_EXTICR1        EQU    (AFIO_BASE + 0x08)
AFIO_EXTICR2        EQU    (AFIO_BASE + 0x0C)
AFIO_EXTICR3        EQU    (AFIO_BASE + 0x10)
AFIO_EXTICR4        EQU    (AFIO_BASE + 0x14)

;GPIOA寄存器地址映像
GPIOA_BASE          EQU    0x40010800
GPIOA_CRL           EQU    (GPIOA_BASE + 0x00)
GPIOA_CRH           EQU    (GPIOA_BASE + 0x04)
GPIOA_IDR           EQU    (GPIOA_BASE + 0x08)
GPIOA_ODR           EQU    (GPIOA_BASE + 0x0C)
GPIOA_BSRR          EQU    (GPIOA_BASE + 0x10)
GPIOA_BRR           EQU    (GPIOA_BASE + 0x14)
GPIOA_LCKR          EQU    (GPIOA_BASE + 0x18)

;GPIO C口控制
GPIOC_BASE          EQU    0x40011000
GPIOC_CRL           EQU    (GPIOC_BASE + 0x00)
GPIOC_CRH           EQU    (GPIOC_BASE + 0x04)
GPIOC_IDR           EQU    (GPIOC_BASE + 0x08)
GPIOC_ODR           EQU    (GPIOC_BASE + 0x0C)
GPIOC_BSRR          EQU    (GPIOC_BASE + 0x10)
GPIOC_BRR           EQU    (GPIOC_BASE + 0x14)
GPIOC_LCKR          EQU    (GPIOC_BASE + 0x18)

;串口1控制
USART1_BASE         EQU    0x40013800
USART1_SR           EQU    (USART1_BASE + 0x00)
USART1_DR           EQU    (USART1_BASE + 0x04)
USART1_BRR          EQU    (USART1_BASE + 0x08)
USART1_CR1          EQU    (USART1_BASE + 0x0c)
USART1_CR2          EQU    (USART1_BASE + 0x10)
USART1_CR3          EQU    (USART1_BASE + 0x14)
USART1_GTPR         EQU    (USART1_BASE + 0x18)

;NVIC寄存器地址
NVIC_BASE           EQU    0xE000E000
NVIC_SETEN          EQU    (NVIC_BASE + 0x0010)
;SETENA寄存器阵列的起始地址
NVIC_IRQPRI         EQU    (NVIC_BASE + 0x0400)
;中断优先级寄存器阵列的起始地址
NVIC_VECTTBL        EQU    (NVIC_BASE + 0x0D08)
;向量表偏移寄存器的地址
NVIC_AIRCR          EQU    (NVIC_BASE + 0x0D0C)
;应用程序中断及复位控制寄存器的地址
SETENA0             EQU    0xE000E100
SETENA1             EQU    0xE000E104


;SysTick寄存器地址
SysTick_BASE        EQU    0xE000E010
SYSTICKCSR          EQU    (SysTick_BASE + 0x00)
SYSTICKRVR          EQU    (SysTick_BASE + 0x04)

;FLASH缓冲寄存器地址映像
FLASH_ACR           EQU    0x40022000

;SCB_BASE           EQU    (SCS_BASE + 0x0D00)

MSP_TOP             EQU    0x20005000
;主堆栈起始值
PSP_TOP             EQU    0x20004E00
;进程堆栈起始值

BitAlias_BASE       EQU    0x22000000
;位带别名区起始地址
Flag1               EQU    0x20000200
b_flas              EQU    (BitAlias_BASE + (0x200*32) + (0*4))
;位地址
b_05s               EQU    (BitAlias_BASE + (0x200*32) + (1*4))
;位地址
DlyI                EQU    0x20000204
DlyJ                EQU    0x20000208
DlyK                EQU    0x2000020C
SysTim              EQU    0x20000210


;常数定义
Bit0                EQU    0x00000001
Bit1                EQU    0x00000002
Bit2                EQU    0x00000004
Bit3                EQU    0x00000008
Bit4                EQU    0x00000010
Bit5                EQU    0x00000020
Bit6                EQU    0x00000040
Bit7                EQU    0x00000080
Bit8                EQU    0x00000100
Bit9                EQU    0x00000200
Bit10               EQU    0x00000400
Bit11               EQU    0x00000800
Bit12               EQU    0x00001000
Bit13               EQU    0x00002000
Bit14               EQU    0x00004000
Bit15               EQU    0x00008000
Bit16               EQU    0x00010000
Bit17               EQU    0x00020000
Bit18               EQU    0x00040000
Bit19               EQU    0x00080000
Bit20               EQU    0x00100000
Bit21               EQU    0x00200000
Bit22               EQU    0x00400000
Bit23               EQU    0x00800000
Bit24               EQU    0x01000000
Bit25               EQU    0x02000000
Bit26               EQU    0x04000000
Bit27               EQU    0x08000000
Bit28               EQU    0x10000000
Bit29               EQU    0x20000000
Bit30               EQU    0x40000000
Bit31               EQU    0x80000000


;向量表
    AREA RESET, DATA, READONLY
    DCD    MSP_TOP            ;初始化主堆栈
    DCD    Start              ;复位向量
    DCD    NMI_Handler        ;NMI Handler
    DCD    HardFault_Handler  ;Hard Fault Handler
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    SysTick_Handler    ;SysTick Handler
    SPACE  20                 ;预留空间20字节









;代码段
    AREA |.text|, CODE, READONLY
    ;主程序开始
    ENTRY
    ;指示程序从这里开始执行
Start
    ;时钟系统设置
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit16
    str    r1, [r0]
    ;开启外部晶振使能
    ;启动外部8M晶振

ClkOk
    ldr    r1, [r0]
    ands   r1, #Bit17
    beq    ClkOk
    ;等待外部晶振就绪
    ldr    r1,[r0]
    orr    r1,#Bit17
    str    r1,[r0]
    ;FLASH缓冲器
    ldr    r0, =FLASH_ACR
    mov    r1, #0x00000032
    str    r1, [r0]

    ;设置PLL锁相环倍率为7,HSE输入不分频
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    str    r1, [r0]
    ;启动PLL锁相环
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit24
    str    r1, [r0]
PllOk
    ldr    r1, [r0]
    ands   r1, #Bit25
    beq    PllOk
    ;选择PLL时钟作为系统时钟
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    orr    r1, #Bit1
    str    r1, [r0]
    ;其它RCC相关设置
    ldr    r0, =RCC_APB2ENR
    mov    r1, #(Bit14 :OR: Bit4 :OR: Bit2)
    str    r1, [r0]


    ;IO端口设置
    ldr    r0, =GPIOC_CRL
    ldr    r1, [r0]
    orr    r1, #(Bit28 :OR: Bit29)
    ;PC.7输出模式,最大速度50MHz
    and    r1, #(~Bit30 & ~Bit31)
    ;PC.7通用推挽输出模式
    str    r1, [r0]

    ;PA9串口0发射脚
    ldr    r0, =GPIOA_CRH
    ldr    r1, [r0]
    orr    r1, #(Bit4 :OR: Bit5)
    ;PA.9输出模式,最大速度50MHz
    orr    r1, #Bit7
    and    r1, #~Bit6
    ;10：复用功能推挽输出模式
    str    r1, [r0]


    ldr    r0, =USART1_BRR
    mov    r1, #0x271
    str    r1, [r0]
    ;配置波特率-> 115200

    ldr    r0, =USART1_CR1
    mov    r1, #0x200c
    str    r1, [r0]
    ;USART模块总使能 发送与接收使能
    ;71 02 00 00   2c 20 00 00

    ;AFIO 参数设置
    ;Systick 参数设置
    ldr    r0, =SYSTICKRVR
    ;Systick装初值
    mov    r1, #9000
    str    r1, [r0]
    ldr    r0, =SYSTICKCSR
    ;设定,启动Systick
    mov    r1, #0x03
    str    r1, [r0]

    ;NVIC
    ;ldr   r0, =SETENA0
    ;mov   r1, 0x00800000
    ;str   r1, [r0]
    ;ldr   r0, =SETENA1
    ;mov   r1, #0x00000100
    ;str   r1, [r0]

    ;切换成用户级线程序模式
    ldr    r0, =PSP_TOP
    ;初始化线程堆栈
    msr    psp, r0
    mov    r0, #3
    msr    control, r0

    ;初始化SRAM寄存器
    mov    r1, #0
    ldr    r0, =Flag1
    str    r1, [r0]
    ldr    r0, =DlyI
    str    r1, [r0]
    ldr    r0, =DlyJ
    str    r1, [r0]
    ldr    r0, =DlyK
    str    r1, [r0]
    ldr    r0, =SysTim
    str    r1, [r0]

;主循环
main
    ldr    r0, =Flag1
    ldr    r1, [r0]
    tst    r1, #Bit1
    ;SysTick产生0.5s,置位bit 1
    beq    main                  ;0.5s标志还没有置位

    ;0.5s标志已经置位
    ldr    r0, =b_05s
    ;位带操作清零0.5s标志
    mov    r1, #0
    str    r1, [r0]
    bl     LedFlas


    mov    r0, #'H'
    bl     send_a_char

	mov    r0, #'e'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #' '
    bl     send_a_char

	mov    r0, #'w'
    bl     send_a_char

	mov    r0, #'i'
    bl     send_a_char

	mov    r0, #'n'
    bl     send_a_char

	mov    r0, #'d'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #'w'
    bl     send_a_char

	mov    r0, #'\n'
    bl     send_a_char

	b      main



;子程序 串口1发送一个字符
send_a_char
    push   {r0 - r3}
    ldr    r2, =USART1_DR
    str    r0, [r2]
b1
    ldr    r2, =USART1_SR
    ldr    r2, [r2]
    tst    r2, #0x40
    beq    b1
    ;发送完成(Transmission complete)等待
    pop    {r0 - r3}
    bx     lr



;子程序 led闪烁
LedFlas
    push   {r0 - r3}
    ldr    r0, =Flag1
    ldr    r1, [r0]
    tst    r1, #Bit0
    ;bit0 闪烁标志位
    beq    ONLED        ;为0 打开led灯
    ;为1 关闭led灯
    ldr    r0, =b_flas
    mov    r1, #0
    str    r1, [r0]
    ;闪烁标志位置为0,下一状态为打开灯
    ;PC.7输出0
    ldr    r0, =GPIOC_BRR
    ldr    r1, [r0]
    orr    r1, #Bit7
    str    r1, [r0]
    b      LedEx
ONLED
    ;为0 打开led灯
    ldr    r0, =b_flas
    mov    r1, #1
    str    r1, [r0]
    ;闪烁标志位置为1,下一状态为关闭灯
    ;PC.7输出1
    ldr    r0, =GPIOC_BSRR
    ldr    r1, [r0]
    orr    r1, #Bit7
    str    r1, [r0]
LedEx
    pop    {r0 - r3}
    bx     lr

;异常程序
NMI_Handler
    bx     lr


HardFault_Handler
    bx     lr

SysTick_Handler
    ldr    r0, =SysTim
    ldr    r1, [r0]
    add    r1, #1
    str    r1, [r0]
    cmp    r1, #500
    bcc    TickExit
    mov    r1, #0
    str    r1, [r0]
    ldr    r0, =b_05s
    ;大于等于500次 清零时钟滴答计数器 设置0.5s标志位
    ;位带操作置1
    mov    r1, #1
    str    r1, [r0]
TickExit
    bx     lr

    ALIGN
    ;通过用零或空指令NOP填充,来使当前位置与一个指定的边界对齐
    END

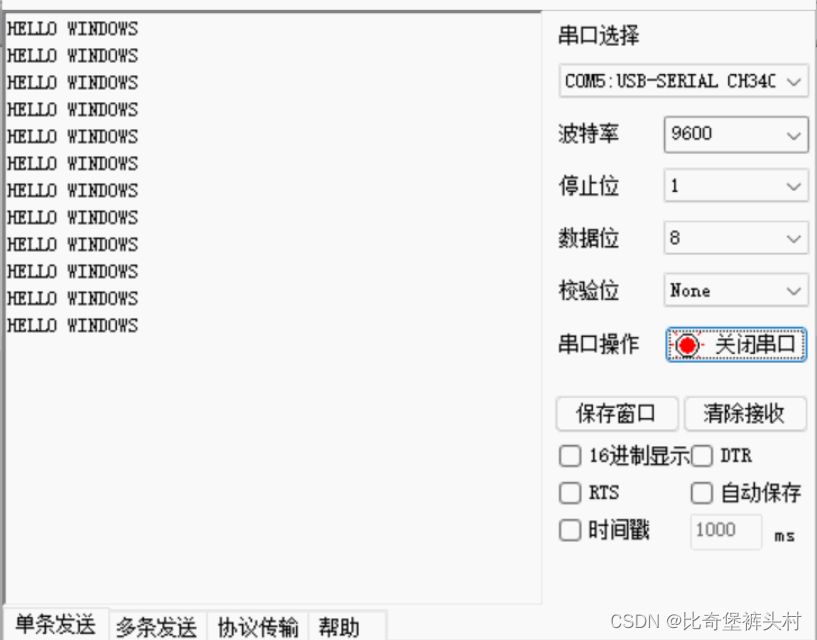

串口接收结果：
在这里插入图片描述

2.STM32以查询方式接收上位机（win10）串口发来的数据，如果接收到“Y”则点亮链接到stm32上的一个LED灯；接收到“N”则熄灭LED灯

参考程序：
main.c

#include "stm32f10x.h"
#include "Delay.h"
#include "Serial.h"
#include "LED.h"
uint8_t RxData;

int main(void)
{

	LED_Init();//LED.C与LED.h代码参考实验1
	Serial_Init();

	while (1)
	{
		if (USART_GetFlagStatus(USART1,USART_FLAG_RXNE )== SET)
		{
			RxData = USART_ReceiveData(USART1);
		}
		if(RxData==0x59)
		{
      LED_ON();

		}
		else if(RxData==0x4E)
		{
			LED_OFF();
		}
		else
		{
			;
		}
	}
}

serial.c

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

uint8_t Serial_RxData;
uint8_t Serial_RxFlag;

void Serial_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_Init(USART1, &USART_InitStructure);

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);


	USART_Cmd(USART1, ENABLE);
}

void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}

void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Array[i]);
	}
}

void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)
	{
		Serial_SendByte(String[i]);
	}
}

uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;
	while (Y --)
	{
		Result *= X;
	}
	return Result;
}

void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');
	}
}

int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);
	return ch;
}

void Serial_Printf(char *format, ...)
{
	char String[100];
	va_list arg;
	va_start(arg, format);
	vsprintf(String, format, arg);
	va_end(arg);
	Serial_SendString(String);
}

实验结果：
在这里插入图片描述

总结

本次实验熟悉使用标准库的配置使用，以及用标准库开发方式点亮一个流水灯；了解使用串口来接收与发送数据，通过LED灯的闪烁表示串口发送的状态。

比奇堡裤头村
关注
  • 27
    点赞
  • 踩
  • 26
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
stm32串口通信入门.docx
05-13
stm32串口通信入门 STM32串口通信入门介绍 一、引言 STM32是一款功能强大的微控制器，广泛应用于各种嵌入式系统中。在嵌入式系统的开发中，串口通信是一个重要的组成部分，用于微控制器与外部设备之间的数据交换。本文将详细介绍STM32串口通信的入门知识，包括串口通信的基本概念、STM32串口通信的硬件基础、软件配置、通信协议以及应用实例等方面。 二、串口通信基本概念 串口通信，也称为串行通信，是一种将数据按位依次传输的通信方式。在串口通信中，数据被一位一位地顺序传送，每一位数据占据一个固定的时间长度。这种通信方式具有传输线少、成本低、简单易用等优点，因此在嵌入式系统中得到了广泛应用。 串口通信包括异步通信和同步通信两种方式。异步通信中，数据以字符为单位进行传输，每个字符前都有一个起始位，字符后有一个或多个停止位，以及一个可选的校验位。同步通信中，数据以数据块为单位进行传输，通过时钟信号进行同步。 三、STM32串口通信硬件基础 STM32微控制器内置了多个UART（Universal Asynchronous Receiver/Transmitter，通用异步收发传
STM32串口通信入门.pdf
05-13
stm32串口通信入门
stm32串口通信入门.zip
05-13
stm32串口通信入门
什么是stm32串口通信入门以及学习的意义
05-13
stm32串口通信入门
STM32串口通信入门
dev_joker的博客
10-26 141
LED灯状态（LED灯闪烁表示串口正常发送）通过对stm32USART串口发送接收数据实验的学习，我明白了stm32是如何通过串口中断接收数据的，并通过上位机（windows10）发送控制指令控制stm32串口是否发送数据，同时还通过LED灯的闪烁表示串口发送的状态。
STM32面试题
道亦无名
06-16 120
请注意，具体的面试题会根据职位要求和面试官的偏好有所不同。在准备面试时，除了复习上述问题，建议深入了解STM32的官方文档、技术手册以及实际项目经验，以便能够更全面地展示你的能力和知识。STM32面试题通常涉及STM32微控制器的特性、功能、应用以及编程知识。
STM32 MDK Keil5软件调试功能使用（无需连接硬件）
ajream的博客
06-05 861
首先点击工具栏的魔术棒配置一下：（记得选择自己的STM32芯片类型）开启调试。
stm32编写Modbus步骤
robin__su的博客
06-09 1428
539 //Modbus功能码16处理程序 /////////////////////////////////////////////////////////////////////////////////////////////////已验证程序OK。488 //Modbus功能码03处理程序///////////////////////////////////////////////////////////////////////////////////////已验证程序OK。
关于STM32上用HID HOST调鼠标数据的解析
最新发布
留在街角的博客
06-16 608
通过Cuemx配置USB HOST，实现STM32读取鼠标键盘并在界面显示，并且解决鼠标漂移问题
STM32--DMA
qq_47258284的博客
06-03 1647
DMA，全称为：，即直接存储器访问。DMA传输方式无需CPU直接控制传输，也没有中断处理方式那样保留现场和恢复现场的过程，与I/O，能使 CPU的效率大为提高。STM32F407最多有2个DMA控制器(DMA1和DMA2)，两个DMA控制器总共有16个数据流。每个通道专门用来管理来自于一个或多个外设对存储器访问的请求。还有一个仲裁器来协调各个 DMA请求的优先权。二、配置步骤调用函数初始化DMA。
STM32 printf 重定向到CAN
cat_milk的博客
06-05 431
printf 函数重定向到can接口
STM32高级控制定时器（STM32F103）：TIM1和TIM8介绍
mftang的博客
06-09 856
本文主要介绍STM32高级定时器TIM1和TIM8的功能，还介绍了与之相关的寄存器的配置参数。包括：分频计数，时间基准等内容。
胡说八道(24.6.10)——数电与STM32
2303_76963493的博客
06-11 1246
首先是CMSIS文件，它是针对内存寄存器映射的一个储存，其中，我觉得最重要是stdint.h,它是对于我们在编程时的数据类型进行的定义。接下来是StdPeriph_Driver这个文件，这个是所有外设的根本，像GPIO，AD，串口通信USART等等外设部分都需要依仗这个标准库文件夹，当然这个大家随便找一个博主，基本上都能下到。我们将从低电平上升到高电平的时间记为上升时间tr(实际过程中，是从幅度的10%上升到幅度的90%的时间)，反之，则从90%到10%的时间宽度记为下降时间tf。相加的时候没啥好说的。
胡说八道(24.6.11)——数电及STM32
2303_76963493的博客
06-12 910
卡诺图特别适合用于化简逻辑函数，能够更直观地发现逻辑函数中的冗余项和可合并项，此外，卡诺图还有一个手法，叫做卡诺图画的圈要越大越好，按照2的n次方画，左右上下相邻，对角相邻。通常情况下，我们使用的都是HSE，它是外部晶振，频率为8MHz，哪有人就要问了，你时钟频率是72MHz，怎么搞的？它的时钟频率为72MHz，由上图，设置的分频数为7200-1，就是7200分频，此时，时钟的频率为10KHz，然后，进行计数它的目标是100-1，也就是相当于，咱们一个计数周期就是1/10k*100=10ms。
STM32自己从零开始实操04:显示电路原理图
Xuexi_touteng的博客
06-05 1833
该产品为一款 2.8 寸 TFT LCD 模块，其拥有 320x240 分辨率，支持 16BIT RGB 65K 色显示，内部驱动 IC 为 ILI9341。其硬件支持 8 位和 16 位并口数据总线模式切换，默认使 用16 位并口数据总线模式。该模块包含有LCD 显示屏电阻触摸屏SD 卡插槽以及 PCB 底板等部件，可以直插到 STM32 系列开发板上使用，还支持SD 卡扩展功能。智能串口屏是一种带有嵌入式微处理器和显示控制功能的显示屏，通过串口（通常是UART）与主控设备（如单片机）进行通信。
STM32快速入门（ADC数模转换）
m0_52566365的博客
06-09 1303
STM32对实现ADC数模转换的原理进行讲解
【STM32】输入捕获应用-测量脉宽或者频率（方法1）
GY3509
06-12 372
CCR 中，并再次进入捕获中断，在捕获中断中，把捕获寄存器的值读取到value2 中，并清除捕获。当捕获通道TIx 上出现上升沿时，发生第一次捕获，计数器CNT 的值会被锁存到捕获寄存器CCR。然后把捕获边沿改变为下降沿捕获，目的是捕获后面的。中，而且还会进入捕获中断，在中断服务程序中记录一次捕获（可以用一个标志变量来记录），并。的值会再次被锁存到捕获寄存器CCR 中，并再次进入捕获中断，在捕获中断中，把捕获寄存器。中，而且还会进入捕获中断，在中断服务程序中记录一次捕获（可以用一个标志变量来记录），并。
【STM32】输入捕获应用-测量脉宽或者频率（方法2）
GY3509
06-12 486
其中一路是周期，另一路是占空比，具体哪一路信号对应周期还是占空比，得从程序上设置哪一路信号作为触发输入，作为触发输入哪一路信号对应的就是周期，另一路就是对应占空比。当上升沿的时候IC1 和IC2 同时捕获，计数器CNT 清零，到了下降沿的时候，IC2 捕获，此时计数器CNT 的值被锁存到捕获寄存器CCR2 中，到了下一个上升沿的时候，IC1 捕获，计数器CNT 的值被锁存到捕获寄存器CCR1 中。从软件上来说，用PWM 输入模式测量脉宽和周期更容易，付出的代价是需要占用两个捕获寄存器。
STM32CUBEIDE串口通信
08-22
STM32CUBEIDE是一种用于开发STM32微控制器的集成开发环境。它支持多种串口通信协议，包括USART和UART。根据引用，STM32微控制器具有多个USART和UART接口。其中，USART1的时钟来源于APB2总线时钟，最大频率为72MHz，而其他四个USART和UART接口的时钟来源于APB1总线时钟，最大频率为36MHz，如引用所述。 要在STM32CUBEIDE中进行串口通信，可以使用USART和UART接口。根据引用，USART接口支持同步单向通信和半双工单线通信，并且还支持LIN、智能卡协议和IrDA SIR ENDEC规范以及调制解调器操作 (CTS/RTS)。而UART接口只支持异步传输功能，因此没有SCLK、nCTS和nRTS功能引脚，如引用所述。 要在STM32CUBEIDE中配置和使用串口通信功能，您可以按照以下步骤进行操作： 1. 打开STM32CUBEIDE集成开发环境，并创建一个新的工程或打开现有的工程。 2. 在工程中选择要使用的STM32微控制器型号，并配置时钟和引脚设置。 3. 在配置文件中找到串口配置部分，并选择要使用的USART或UART接口。 4. 根据您的需求，配置串口的参数，例如波特率、数据位数、停止位数、校验位等。 5. 在代码中编写相应的初始化函数和发送/接收函数，以实现串口通信功能。 6. 构建和烧录代码到STM32微控制器中，并连接电脑与微控制器的串口进行通信。 请注意，具体的配置和代码实现可能会根据您使用的具体STM32微控制器型号和通信需求而有所不同。因此，建议您参考相关的STM32CUBEIDE文档和参考手册，以获取更详细的指导和示例代码。<span class="em">1</span><span class="em">2</span><span class="em">3</span> #### 引用[.reference_title] - *1* *3* [STM32F1与STM32CubeIDE快速入门-USART/UART串口通信](https://blog.csdn.net/wujuxKkoolerter/article/details/123263120)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v93^chatsearchT3_2"}}] [.reference_item style="max-width: 50%"] - *2* [【CubeIDE】STM32 HAL库史上最详细教程(一)：UART串口收发](https://blog.csdn.net/qq_42652838/article/details/107776265)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v93^chatsearchT3_2"}}] [.reference_item style="max-width: 50%"] [ .reference_list ]

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
