CMOS传输门

CMOS传输门

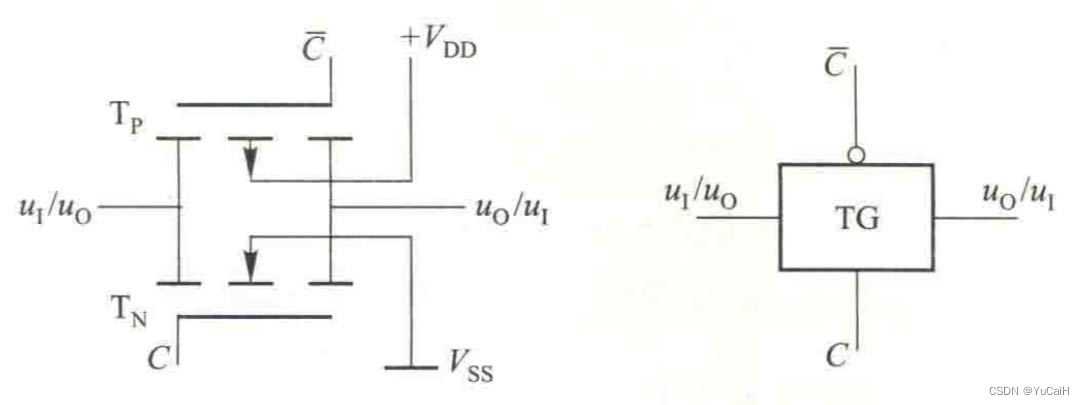

电路结构 & 逻辑符号

在这里插入图片描述

结构分析

  • 由一对参数对称一致的增强型NMOS管和PMOS管并联构成
  • MOS管的漏极和源极结构对称,可互换使用,因此CMOS传输门的输出端和输入端也可以互换
  • C C C C ˉ \bar{C} Cˉ 为互补控制信号

工作原理

  1. C = V D D C = V_{DD} C=VDD C ˉ = 0 \bar{C} = 0 Cˉ=0 u I = 0 u_I = 0 uI=0 ~ V D D V_{DD} VDD 时, T N T_N TN T P T_P TP 中至少有一管导通
    输入与输出之间呈现低电阻,相当于开关闭合,即 u I = u O u_I = u_O uI=uO
    传输门开通
  2. C = 0 C = 0 C=0 C ˉ = V D D \bar{C} = V_{DD} Cˉ=VDD u I = 0 u_I = 0 uI=0 ~ V D D V_{DD} VDD 时, T N T_N TN T P T_P TP 均截止
    输入与输出之间呈现高电阻,相当于开关断开, u I u_I uI 不能传输到输出端
    开, u I u_I uI 不能传输到输出端
    传输门关闭
