【STM32】读写备份寄存器&实时时钟

读写备份寄存器

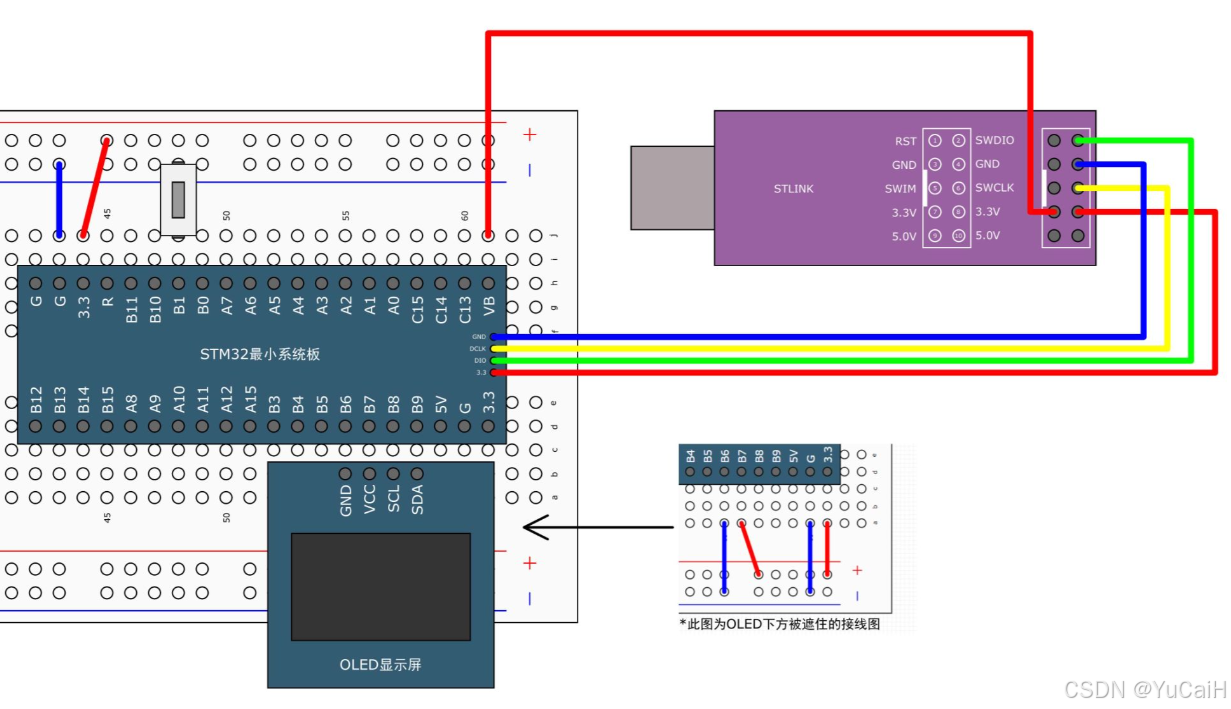

接线图

在这里插入图片描述

main.c源程序

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Key.h"

uint8_t KeyNum;					//定义用于接收按键键码的变量

uint16_t ArrayWrite[] = {0x1234, 0x5678};	//定义要写入数据的测试数组
uint16_t ArrayRead[2];						//定义要读取数据的测试数组

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化
	Key_Init();					//按键初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "W:");
	OLED_ShowString(2, 1, "R:");

	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);		//开启PWR的时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP, ENABLE);		//开启BKP的时钟

	/*备份寄存器访问使能*/
	PWR_BackupAccessCmd(ENABLE);							//使用PWR开启对备份寄存器的访问

	while (1)
	{
		KeyNum = Key_GetNum();		//获取按键键码

		if (KeyNum == 1)			//按键1按下
		{
			ArrayWrite[0] ++;		//测试数据自增
			ArrayWrite[1] ++;

			BKP_WriteBackupRegister(BKP_DR1, ArrayWrite[0]);	//写入测试数据到备份寄存器
			BKP_WriteBackupRegister(BKP_DR2, ArrayWrite[1]);

			OLED_ShowHexNum(1, 3, ArrayWrite[0], 4);		//显示写入的测试数据
			OLED_ShowHexNum(1, 8, ArrayWrite[1], 4);
		}

		ArrayRead[0] = BKP_ReadBackupRegister(BKP_DR1);		//读取备份寄存器的数据
		ArrayRead[1] = BKP_ReadBackupRegister(BKP_DR2);

		OLED_ShowHexNum(2, 3, ArrayRead[0], 4);				//显示读取的备份寄存器数据
		OLED_ShowHexNum(2, 8, ArrayRead[1], 4);
	}
}

实时时钟

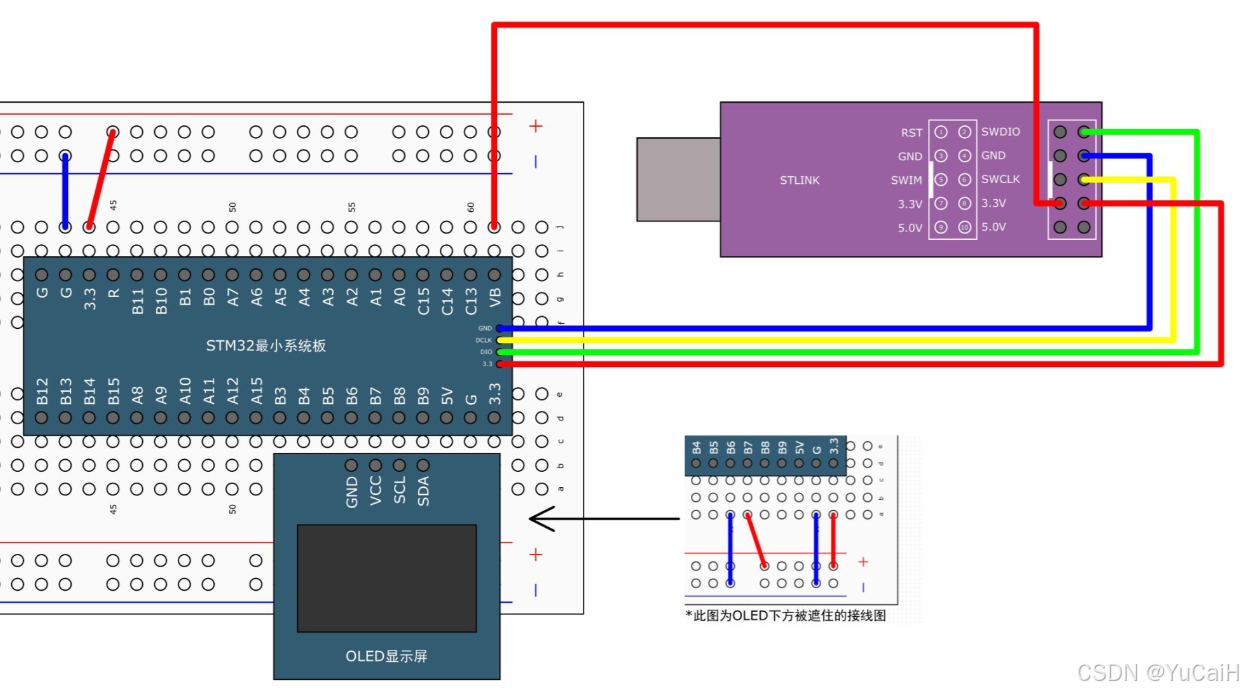

接线图

在这里插入图片描述

MyRTC模块

MyRTC.c

#include "stm32f10x.h"                  // Device header
#include <time.h>

uint16_t MyRTC_Time[] = {2023, 1, 1, 23, 59, 55};	//定义全局的时间数组,数组内容分别为年、月、日、时、分、秒

void MyRTC_SetTime(void);				//函数声明

/**
  * 函    数:RTC初始化
  * 参    数:无
  * 返 回 值:无
  */
void MyRTC_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);		//开启PWR的时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP, ENABLE);		//开启BKP的时钟

	/*备份寄存器访问使能*/
	PWR_BackupAccessCmd(ENABLE);							//使用PWR开启对备份寄存器的访问

	if (BKP_ReadBackupRegister(BKP_DR1) != 0xA5A5)			//通过写入备份寄存器的标志位,判断RTC是否是第一次配置
															//if成立则执行第一次的RTC配置
	{
		RCC_LSEConfig(RCC_LSE_ON);							//开启LSE时钟
		while (RCC_GetFlagStatus(RCC_FLAG_LSERDY) != SET);	//等待LSE准备就绪

		RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);				//选择RTCCLK来源为LSE
		RCC_RTCCLKCmd(ENABLE);								//RTCCLK使能

		RTC_WaitForSynchro();								//等待同步
		RTC_WaitForLastTask();								//等待上一次操作完成

		RTC_SetPrescaler(32768 - 1);						//设置RTC预分频器,预分频后的计数频率为1Hz
		RTC_WaitForLastTask();								//等待上一次操作完成

		MyRTC_SetTime();									//设置时间,调用此函数,全局数组里时间值刷新到RTC硬件电路

		BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);			//在备份寄存器写入自己规定的标志位,用于判断RTC是不是第一次执行配置
	}
	else													//RTC不是第一次配置
	{
		RTC_WaitForSynchro();								//等待同步
		RTC_WaitForLastTask();								//等待上一次操作完成
	}
}

//如果LSE无法起振导致程序卡死在初始化函数中
//可将初始化函数替换为下述代码,使用LSI当作RTCCLK
//LSI无法由备用电源供电,故主电源掉电时,RTC走时会暂停
/*
void MyRTC_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP, ENABLE);

	PWR_BackupAccessCmd(ENABLE);

	if (BKP_ReadBackupRegister(BKP_DR1) != 0xA5A5)
	{
		RCC_LSICmd(ENABLE);
		while (RCC_GetFlagStatus(RCC_FLAG_LSIRDY) != SET);

		RCC_RTCCLKConfig(RCC_RTCCLKSource_LSI);
		RCC_RTCCLKCmd(ENABLE);

		RTC_WaitForSynchro();
		RTC_WaitForLastTask();

		RTC_SetPrescaler(40000 - 1);
		RTC_WaitForLastTask();

		MyRTC_SetTime();

		BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);
	}
	else
	{
		RCC_LSICmd(ENABLE);				//即使不是第一次配置,也需要再次开启LSI时钟
		while (RCC_GetFlagStatus(RCC_FLAG_LSIRDY) != SET);

		RCC_RTCCLKConfig(RCC_RTCCLKSource_LSI);
		RCC_RTCCLKCmd(ENABLE);

		RTC_WaitForSynchro();
		RTC_WaitForLastTask();
	}
}*/

/**
  * 函    数:RTC设置时间
  * 参    数:无
  * 返 回 值:无
  * 说    明:调用此函数后,全局数组里时间值将刷新到RTC硬件电路
  */
void MyRTC_SetTime(void)
{
	time_t time_cnt;		//定义秒计数器数据类型
	struct tm time_date;	//定义日期时间数据类型

	time_date.tm_year = MyRTC_Time[0] - 1900;		//将数组的时间赋值给日期时间结构体
	time_date.tm_mon = MyRTC_Time[1] - 1;
	time_date.tm_mday = MyRTC_Time[2];
	time_date.tm_hour = MyRTC_Time[3];
	time_date.tm_min = MyRTC_Time[4];
	time_date.tm_sec = MyRTC_Time[5];

	time_cnt = mktime(&time_date) - 8 * 60 * 60;	//调用mktime函数,将日期时间转换为秒计数器格式
													//- 8 * 60 * 60为东八区的时区调整

	RTC_SetCounter(time_cnt);						//将秒计数器写入到RTC的CNT中
	RTC_WaitForLastTask();							//等待上一次操作完成
}

/**
  * 函    数:RTC读取时间
  * 参    数:无
  * 返 回 值:无
  * 说    明:调用此函数后,RTC硬件电路里时间值将刷新到全局数组
  */
void MyRTC_ReadTime(void)
{
	time_t time_cnt;		//定义秒计数器数据类型
	struct tm time_date;	//定义日期时间数据类型

	time_cnt = RTC_GetCounter() + 8 * 60 * 60;		//读取RTC的CNT,获取当前的秒计数器
													//+ 8 * 60 * 60为东八区的时区调整

	time_date = *localtime(&time_cnt);				//使用localtime函数,将秒计数器转换为日期时间格式

	MyRTC_Time[0] = time_date.tm_year + 1900;		//将日期时间结构体赋值给数组的时间
	MyRTC_Time[1] = time_date.tm_mon + 1;
	MyRTC_Time[2] = time_date.tm_mday;
	MyRTC_Time[3] = time_date.tm_hour;
	MyRTC_Time[4] = time_date.tm_min;
	MyRTC_Time[5] = time_date.tm_sec;
}

MyRTC.h

#ifndef __MYRTC_H
#define __MYRTC_H

extern uint16_t MyRTC_Time[];

void MyRTC_Init(void);
void MyRTC_SetTime(void);
void MyRTC_ReadTime(void);

#endif

main.c 源程序

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MyRTC.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	MyRTC_Init();		//RTC初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Date:XXXX-XX-XX");
	OLED_ShowString(2, 1, "Time:XX:XX:XX");
	OLED_ShowString(3, 1, "CNT :");
	OLED_ShowString(4, 1, "DIV :");

	while (1)
	{
		MyRTC_ReadTime();							//RTC读取时间,最新的时间存储到MyRTC_Time数组中

		OLED_ShowNum(1, 6, MyRTC_Time[0], 4);		//显示MyRTC_Time数组中的时间值,年
		OLED_ShowNum(1, 11, MyRTC_Time[1], 2);		//月
		OLED_ShowNum(1, 14, MyRTC_Time[2], 2);		//日
		OLED_ShowNum(2, 6, MyRTC_Time[3], 2);		//时
		OLED_ShowNum(2, 9, MyRTC_Time[4], 2);		//分
		OLED_ShowNum(2, 12, MyRTC_Time[5], 2);		//秒

		OLED_ShowNum(3, 6, RTC_GetCounter(), 10);	//显示32位的秒计数器
		OLED_ShowNum(4, 6, RTC_GetDivider(), 10);	//显示余数寄存器
	}
}


STM32 专栏文章均参考 《STM32入门教程-2023版 细致讲解 中文字幕》教程视频
