Verilog 递减运算符（缩减运算符）（Reduction operators），以及$display系统函数 ModelSim 仿真

Verilog 递减运算符（缩减运算符）（Reduction operator ），以及$display系统函数 ModelSim 仿真

更多操作符请参考这篇：
https://blog.csdn.net/malcolm_110/article/details/107784776

递减运算符（Reduction Operators）为单目运算符，运算符紧跟变量，结果为1bit值。
如“&C”表示将C的第一位与第二位相与，再将结果与第三位相与，再与第四位…一直到最后一位。

Operator	Description
&	and
~&	nand
|	or
~|	nor
^	xor
^~ or ~^	xnor

仿真：
1.打开modlesim， File – new – source ,输入如下代码。
2. Saveas
3. 点击compile，找到刚才存储文件的路径，选中文件。
4. 点击simulate，在弹出串口中，点击最上面work前面的加号，选中跟module相同名字的选项，点右下角OK。
5. 在下面的transcript串口输入run命令，即可看到$display 函数的效果。

拷贝如下代码：

module reduction_operators();

initial begin
  // Bit Wise AND reduction
  $display (" &  4'b1001 = %b", (&  4'b1001));
  $display (" &  4'bx111 = %b", (&  4'bx111));
  $display (" &  4'bz111 = %b", (&  4'bz111));
  // Bit Wise NAND reduction
  $display (" ~& 4'b1001 = %b", (~& 4'b1001));
  $display (" ~& 4'bx001 = %b", (~& 4'bx001));
  $display (" ~& 4'bz001 = %b", (~& 4'bz001));
  // Bit Wise OR reduction
  $display (" |  4'b1001 = %b", (|  4'b1001));
  $display (" |  4'bx000 = %b", (|  4'bx000));
  $display (" |  4'bz000 = %b", (|  4'bz000));
  // Bit Wise OR reduction
  $display (" ~| 4'b1001 = %b", (~| 4'b1001));
  $display (" ~| 4'bx001 = %b", (~| 4'bx001));
  $display (" ~| 4'bz001 = %b", (~| 4'bz001));
  // Bit Wise XOR reduction
  $display (" ^  4'b1001 = %b", (^  4'b1001));
  $display (" ^  4'bx001 = %b", (^  4'bx001));
  $display (" ^  4'bz001 = %b", (^  4'bz001));
  // Bit Wise XNOR
  $display (" ~^ 4'b1001 = %b", (~^ 4'b1001));
  $display (" ~^ 4'bx001 = %b", (~^ 4'bx001));
  $display (" ~^ 4'bz001 = %b", (~^ 4'bz001));
  #10 $finish;
end

endmodule

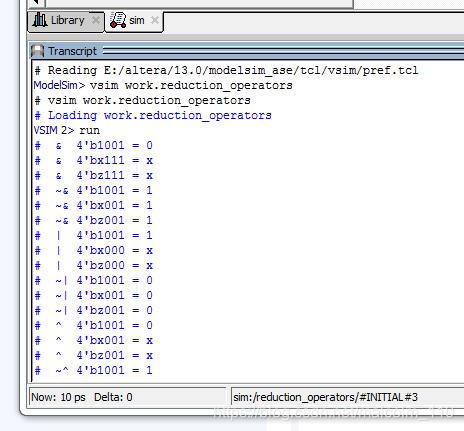

可以看到如下效果：

 &  4'b1001 = 0
  &  4'bx111 = x
  &  4'bz111 = x
  ~& 4'b1001 = 1
  ~& 4'bx001 = 1
  ~& 4'bz001 = 1
  |  4'b1001 = 1
  |  4'bx000 = x
  |  4'bz000 = x
  ~| 4'b1001 = 0
  ~| 4'bx001 = 0
  ~| 4'bz001 = 0
  ^  4'b1001 = 0
  ^  4'bx001 = x
  ^  4'bz001 = x
  ~^ 4'b1001 = 1
  ~^ 4'bx001 = x
  ~^ 4'bz001 = x
