PCB学习笔记——如何从原理图生成PCB图

先推荐一个画PCB的专栏，写的很好：https://seujxh.wordpress.com/2018/09/30/altium公司altium-designer专栏/
部分参考于此。

导入网表

绘制完原理图后，要将器件和网络导入PCB需要进行网表导入的工作，在新建PCB并保存，然后点击 设计——update pcb document… ——执行更改，就会自动跳到PCB设计界面，或者在原理图界面使用快捷键D+U（Design + Update）可以实现从原理图到PCB的同步网表的功能。同样，在PCB界面使用快捷键D+I（Design+ Import）也可以实现相同功能。相反的，从PCB界面使用D+U则可以实现从PCB到原理图的网表修改和更新。

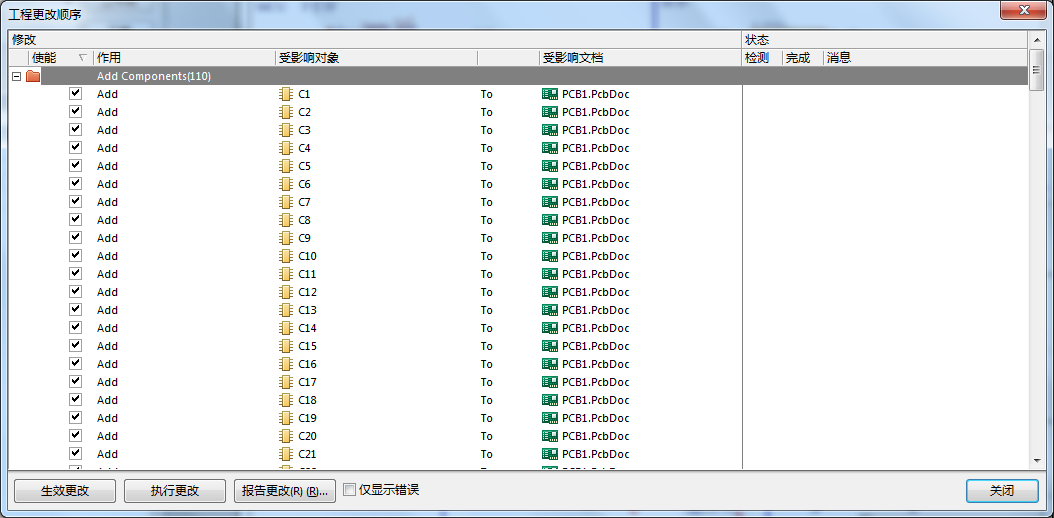

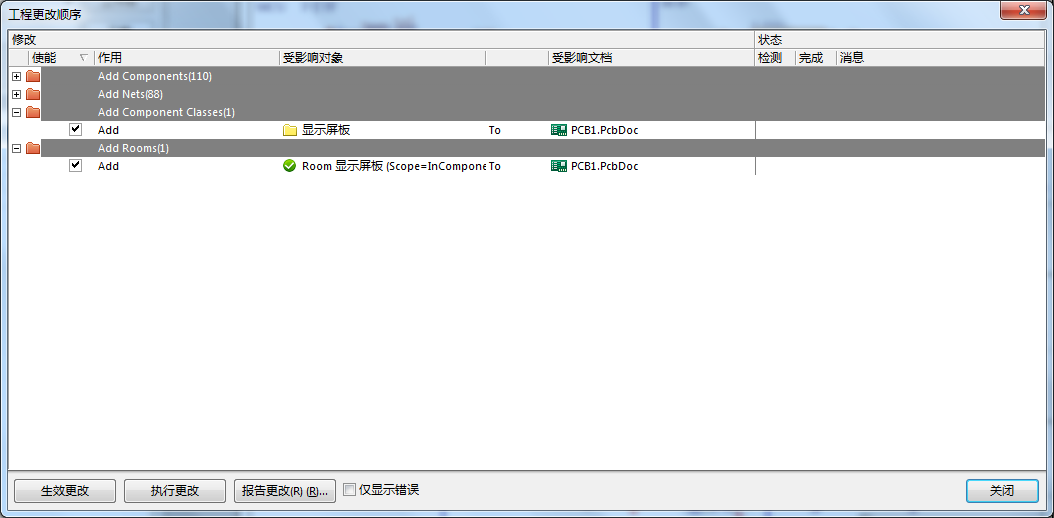

网表内主要包括器件、网络、器件类、器件区域四个部分，其中，期间区域（Room）可以不用勾选，Room的作用为限制器件布局的区域，如果使用自动布局功能则可以选择导入，或者原理图有多个层次时可以导入便于划分多个原理图的器件。

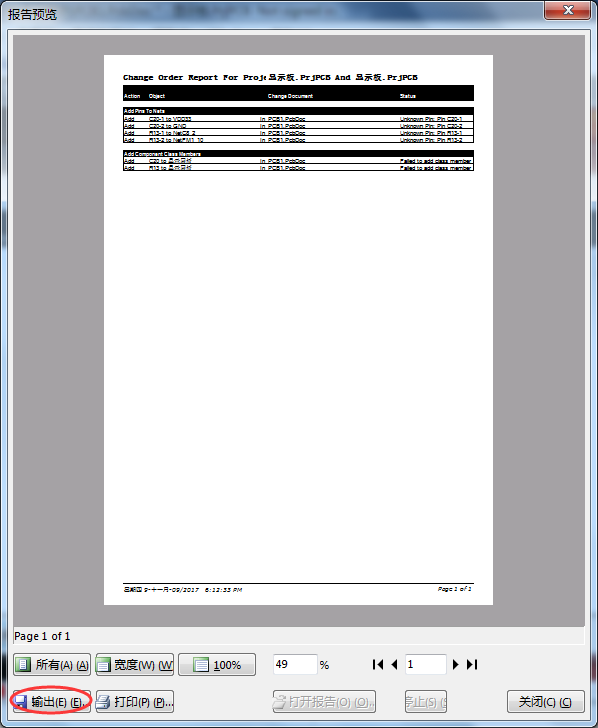

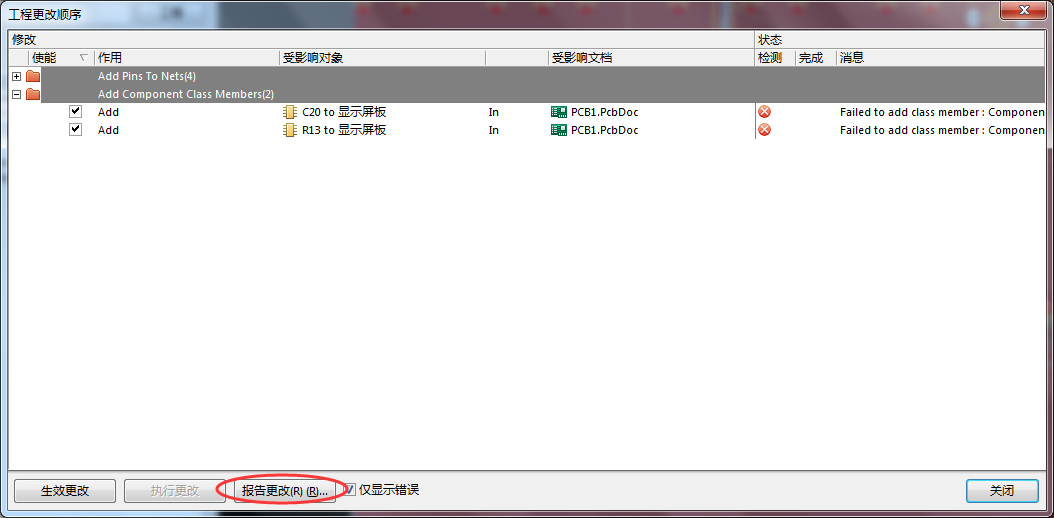

导入时，尽量先进行生效更改操作，查看是否有失败的部分，如果有报错的内容，可以将错误用Excel表格导出，便于修改时查看。如果没有错误，则继续执行更改完成网表导入。

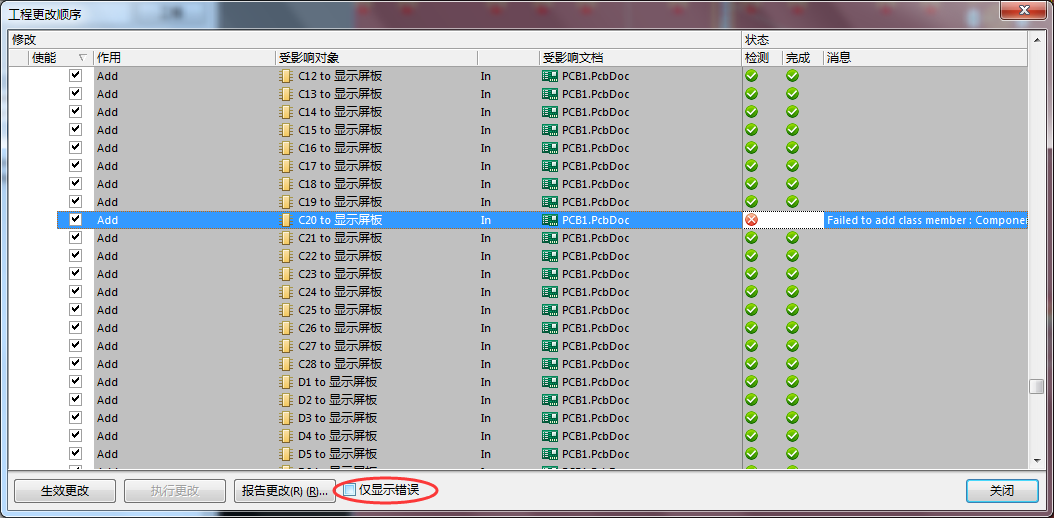

导出后我们可以详细查看错误的内容，并复制元件标号到原理图内查询，在此处为封装缺失错误，错误在C20上，我们返回原理图中，使用快捷键Ctrl+F查询C20，重新给C20加载封装后，再次导入网表即可

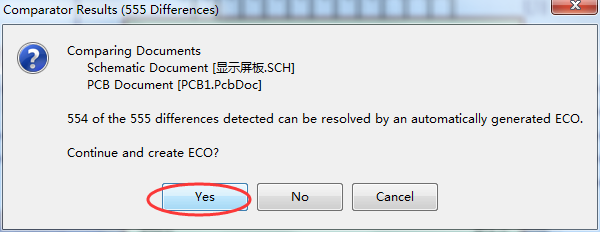

如果出现如下提示，直接选择是即可

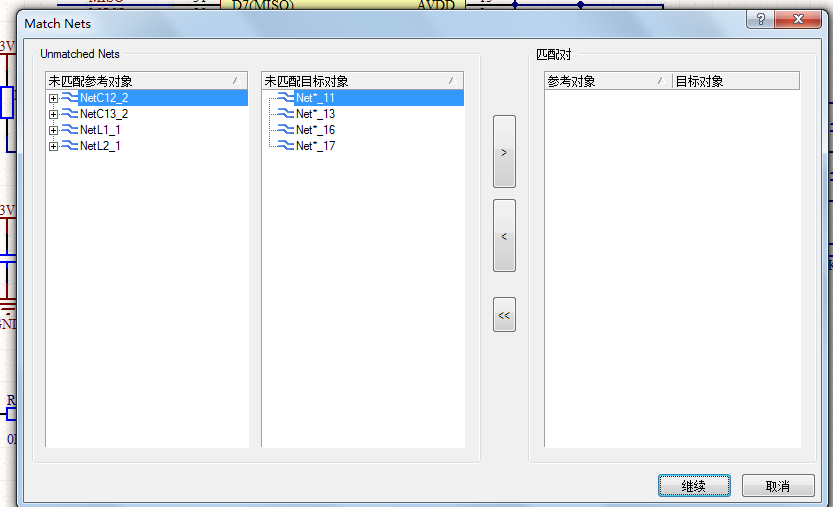

有时还会出现网络不匹配的问题，直接忽略点继续即可

即实现了网表的导入。

此时再导入一次确保所有器件和网络都已经导入完成，如果再次导入仍然出现新的导入内容，重复执行导入始终有新的导入元素，通常情况下说明原理图中器件有ID重复，即：

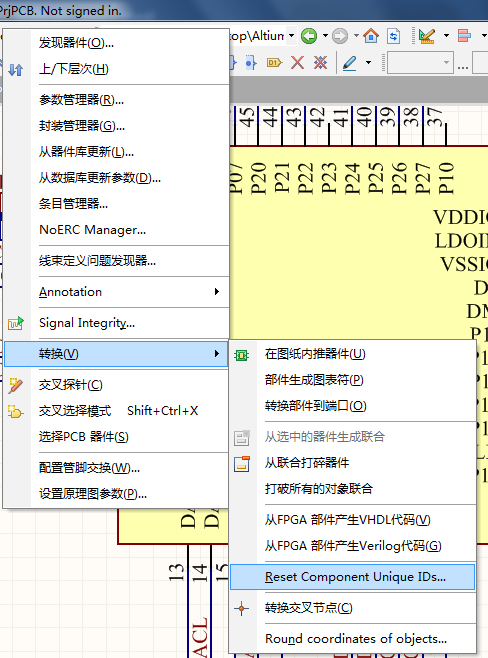

ID重复可能是由于器件直接复制导致，只需要执行一次ID复位即可。快捷键T+V+R（Tools+ Convert + Reset）。

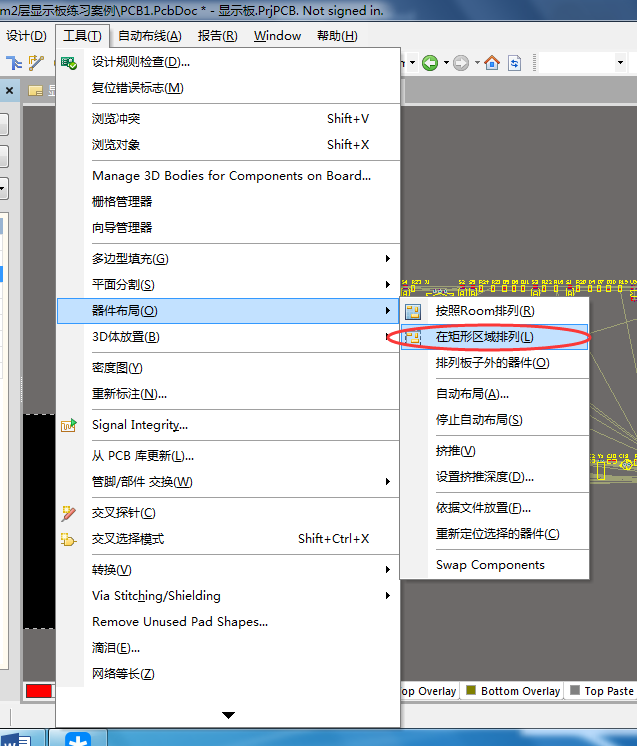

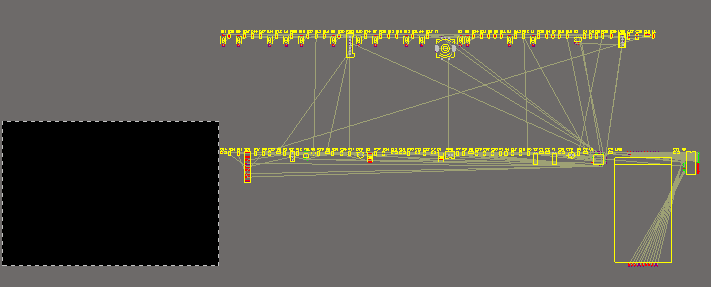

导入后可能器件分布过于零散，可以使用自动排列，选中所有器件后，快捷键T+O+L，将零散的器件分布在一个矩形区域内。
