🔥 内容介绍

随着数字通信技术的飞速发展和应用领域的不断拓展，对于高速、可靠、抗干扰的无线通信系统的需求日益迫切。图像作为一种信息密度极高的媒介，其高效传输更是成为当前通信领域的研究热点。然而，在复杂的无线信道环境下，多径效应、衰落以及窄带干扰等因素严重影响图像传输的质量和可靠性。扩频通信技术，特别是直接序列码分多址（DS-CDMA）技术，因其固有的抗干扰、抗多径能力以及频谱利用效率等优势，已成为无线通信系统的重要组成部分。同时，多天线技术，即阵列信号处理技术，通过在接收端部署多个天线单元，利用空间自由度来抑制干扰和增强信号，极大地提升了系统的性能。本文旨在探讨基于QPSK（正交相移键控）调制的DS-CDMA系统用于图像传输的原理，并重点研究如何设计和应用时空数组接收技术，以进一步提升系统在复杂信道下的性能。

第一章 QPSK-DS-CDMA系统概述

1.1 DS-CDMA系统原理

DS-CDMA是一种宽带扩频技术，其核心思想是将窄带信息信号通过一个高速率的伪随机码序列（PN码）进行频谱扩展，从而将信号能量分布在一个更宽的频带上。在接收端，通过与发送端相同的PN码进行解扩，将信号恢复到原始带宽。扩频增益是DS-CDMA系统抗干扰和抗多径能力的关键，扩频增益越大，系统的性能越好。DS-CDMA系统允许多个用户同时使用同一频带进行通信，不同用户通过分配不同的正交或准正交的PN码进行区分，实现了多址接入。

1.2 QPSK调制技术

QPSK是一种四进制的数字调制方式，它将每两个比特映射到一个相位状态，从而在一个符号周期内传输两个比特信息。与二进制相移键控（BPSK）相比，QPSK在相同的带宽下可以传输两倍的信息速率，提高了频谱效率。在QPSK-DS-CDMA系统中，用户信息比特首先经过QPSK调制，然后与用户的PN码进行扩频，再进行发送。

1.3 基于QPSK-DS-CDMA的图像传输系统架构

基于QPSK-DS-CDMA的图像传输系统通常包括以下主要模块：

图像编码与压缩：
原始图像数据通常需要进行编码和压缩，以减少数据量，提高传输效率。常用的图像编码标准包括JPEG、JPEG2000等。
信道编码：
为了提高系统在噪声和干扰下的可靠性，通常需要对编码后的图像数据进行信道编码，例如卷积码、Turbo码或LDPC码。
QPSK调制与符号映射：
将信道编码后的比特流映射到QPSK符号。
PN码扩频：
将QPSK符号与分配给用户的PN码进行相乘，实现频谱扩展。
射频前端：
将扩频后的信号上变频到射频载波频率并进行功率放大，通过天线发送。
接收射频前端：
接收到信号后进行下变频、滤波和放大。
PN码解扩：
利用本地产生的与发送端相同的PN码对接收信号进行解扩，将信号恢复到原始带宽。
QPSK解调与符号解映射：
对解扩后的信号进行QPSK解调，恢复出接收到的符号。
信道解码：
对解调后的比特流进行信道解码，纠正传输过程中引入的错误。

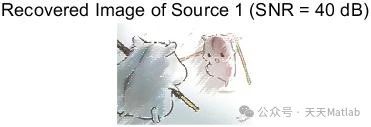

图像解码与解压缩：
对解码后的比特流进行图像解码和解压缩，恢复原始图像。

在实际应用中，为了进一步提高系统性能，通常会在接收端引入均衡、多用户检测等技术。

第二章无线信道特性对图像传输的影响

无线信道具有复杂的传播特性，包括多径衰落、阴影效应、路径损耗以及窄带干扰等，这些因素都会对基于QPSK-DS-CDMA的图像传输系统产生不利影响。

2.1 多径衰落

多径衰落是无线信号在传播过程中，由于反射、散射、绕射等现象形成多条传播路径，这些多条路径的信号在接收端叠加，由于各路径的传播时延和衰减不同，会导致接收信号的幅度、相位和频率发生变化。严重的衰落可能导致信号强度低于接收机的检测阈值，造成传输中断。多径效应还会引起码间干扰（ISI），对DS-CDMA系统中的解扩和同步产生影响。

2.2 窄带干扰

在实际的无线环境中，常常存在一些窄带干扰源，例如其他无线通信系统、工业设备产生的电磁辐射等。这些窄带干扰的功率可能远大于期望的DS-CDMA信号功率，虽然DS-CDMA系统本身具有一定的抗干扰能力，但强干扰仍然会显著降低系统的性能，甚至导致通信中断。

2.3 其他影响因素

除了多径衰落和窄带干扰外，无线信道还可能受到多普勒频移、共道干扰以及同频干扰等因素的影响，这些因素都会增加信号处理的难度，降低系统的可靠性。

第三章时空数组接收技术原理

为了应对复杂的无线信道环境，特别是多径衰落和窄带干扰，时空数组接收技术应运而生。时空数组接收技术通过在接收端部署多个天线单元（形成天线阵列），并对来自不同天线单元的信号进行联合处理，利用信号在时间和空间上的差异性来增强期望信号、抑制干扰和多径信号，从而提高系统的性能。

3.1 阵列信号模型

考虑一个包含𝑀M个接收天线单元的线性阵列。假设有𝐾K个用户信号以及𝐽J个干扰信号到达天线阵列。对于第𝑖i个接收天线单元，在时刻𝑡t，接收到的信号可以表示为：

𝑟𝑖(𝑡)=∑𝑘=1𝐾𝑠𝑘(𝑡)𝑎𝑘𝑒−𝑗2𝜋𝑓𝑐𝜏𝑖,𝑘+∑𝑗=1𝐽𝐼𝑗(𝑡)𝑏𝑗𝑒−𝑗2𝜋𝑓𝑐𝛿𝑖,𝑗+𝑛𝑖(𝑡)ri(t)=∑k=1Ksk(t)ake−j2πfcτi,k+∑j=1JIj(t)bje−j2πfcδi,j+ni(t)

其中，𝑠𝑘(𝑡)sk(t)是第𝑘k个用户的发送信号，𝐼𝑗(𝑡)Ij(t)是第𝑗j个干扰信号，𝑎𝑘ak和𝑏𝑗bj分别是用户𝑘k和干扰𝑗j的复幅度衰减，𝜏𝑖,𝑘τi,k是用户𝑘k信号到达第𝑖i个天线单元的传播时延，𝛿𝑖,𝑗δi,j是干扰𝑗j信号到达第𝑖i个天线单元的传播时延，𝑓𝑐fc是载波频率，𝑛𝑖(𝑡)ni(t)是第𝑖i个天线单元的噪声。

将所有𝑀M个接收天线单元的信号在某一时刻𝑡t表示为一个向量，可以得到接收信号矢量：

𝑟(𝑡)=𝐴𝑠(𝑡)+𝐵𝐼(𝑡)+𝑛(𝑡)r(t)=As(t)+BI(t)+n(t)

其中，𝑟(𝑡)=[𝑟1(𝑡),𝑟2(𝑡),…,𝑟𝑀(𝑡)]𝑇r(t)=[r1(t),r2(t),…,rM(t)]T是接收信号矢量，𝑠(𝑡)=[𝑠1(𝑡),𝑠2(𝑡),…,𝑠𝐾(𝑡)]𝑇s(t)=[s1(t),s2(t),…,sK(t)]T是用户发送信号矢量，𝐼(𝑡)=[𝐼1(𝑡),𝐼2(𝑡),…,𝐼𝐽(𝑡)]𝑇I(t)=[I1(t),I2(t),…,IJ(t)]T是干扰信号矢量，𝑛(𝑡)=[𝑛1(𝑡),𝑛2(𝑡),…,𝑛𝑀(𝑡)]𝑇n(t)=[n1(t),n2(t),…,nM(t)]T是噪声矢量。𝐴A是用户信号的M x K方向矢量矩阵，其第(𝑖,𝑘)(i,k)个元素与用户𝑘k信号到达第𝑖i个天线单元的方向和传播时延有关。𝐵B是干扰信号的M x J方向矢量矩阵，其第(𝑖,𝑗)(i,j)个元素与干扰𝑗j信号到达第𝑖i个天线单元的方向和传播时延有关。

3.2 时空处理原理

时空数组接收的核心思想是对接收信号矢量𝑟(𝑡)r(t)进行线性或非线性的处理，以提取期望的用户信号。常见的时空处理方法包括：

波束形成（Beamforming）：
通过调整每个天线单元接收信号的幅度和相位，使得阵列对期望信号方向的增益最大，而对干扰信号方向的增益最小。波束形成可以增强期望信号并抑制空间上的干扰。
空间滤波（Spatial Filtering）：
利用信号在空间方向上的差异，设计滤波器来滤除来自特定方向的干扰信号。
联合时空处理：
结合时间处理和空间处理，例如在对每个天线单元的接收信号进行时域滤波后，再进行空间域的波束形成。

3.3 线性时空接收器设计

线性时空接收器通过一个线性滤波器对接收信号矢量进行处理，得到估计的期望用户信号。对于单个用户，线性时空接收器的输出可以表示为：

𝑠^(𝑡)=𝑤𝐻𝑟(𝑡)s^(t)=wHr(t)

其中，𝑤w是一个M x 1的权矢量，称为时空权矢量（Spatio-Temporal Weight Vector），𝑤𝐻wH表示𝑤w的共轭转置。通过优化权矢量𝑤w，可以使得输出信号的信干噪比（SINR）最大化。常见的优化准则包括最小均方误差（MMSE）和最大信干噪比（Max-SINR）。

MMSE准则： 最小化估计信号与期望信号之间的均方误差，即求解：

min⁡𝑤𝐸[∣𝑠^(𝑡)−𝑠(𝑡)∣2]minwE[∣s^(t)−s(t)∣2]

MMSE准则下的最优权矢量可以通过 Wiener-Hopf 方程求解得到。

Max-SINR准则： 最大化输出信号的信干噪比，即求解：

max⁡𝑤𝐸[∣𝑤𝐻𝑎𝑠(𝑡)∣2]𝐸[∣𝑤𝐻(𝐵𝐼(𝑡)+𝑛(𝑡))∣2]maxwE[∣wH(BI(t)+n(t))∣2]E[∣wHas(t)∣2]

其中，𝑎a是期望用户信号的方向矢量。Max-SINR准则下的最优权矢量可以通过广义特征值分解等方法求解。

3.4 时空接收在DS-CDMA系统中的应用

在DS-CDMA系统中应用时空数组接收技术，可以更有效地处理多径效应和多址干扰。多径信号在到达接收端时，会具有不同的传播时延和空间到达方向。时空接收器可以利用这些差异来区分和合并来自同一用户的不同多径分量，从而实现分集合并增益，提高接收信号强度。同时，不同用户的信号以及窄带干扰信号通常来自不同的空间方向，时空接收器可以通过空间滤波来抑制这些干扰，提高期望用户信号的信干噪比。

第四章基于QPSK-DS-CDMA系统的时空数组接收设计与实现

将时空数组接收技术应用于基于QPSK-DS-CDMA的图像传输系统，需要在接收端进行更复杂的信号处理。以下是设计与实现的关键环节：

4.1 多天线接收信号处理

每个接收天线单元接收到的信号首先需要经过下变频、滤波和数字化。然后，对来自所有天线单元的数字信号进行同步处理，包括符号同步和码同步。码同步是DS-CDMA系统中至关重要的步骤，需要估计每个用户信号的PN码起始位置。

4.2 时空解扩与联合处理

在传统的DS-CDMA接收机中，对每个天线单元接收到的信号分别进行PN码解扩，然后再进行后续处理。在时空数组接收中，可以在解扩之前或之后进行时空处理。

解扩前的时空处理：
对所有天线单元接收到的扩频信号矢量进行时空滤波，然后对滤波后的信号进行PN码解扩。这种方式可以更好地抑制窄带干扰。
解扩后的时空处理：
对每个天线单元的接收信号分别进行PN码解扩，得到每个天线上的用户信号估计，然后对这些估计进行空间合并或进一步的时空处理。这种方式可以更直接地处理多径效应。

联合时空处理通常结合了上述两种思想，例如在每个天线单元上进行时域的匹配滤波（与PN码相关），然后对匹配滤波后的信号进行空间域的波束形成或滤波。

4.3 自适应时空算法

为了应对动态变化的无线信道，时空权矢量需要具有自适应能力，能够根据实时的信道特性和干扰情况进行调整。常用的自适应算法包括：
