在航空航天工程领域，机翼作为飞行器产生升力的核心部件，其性能的优劣直接决定了飞行器的气动效率、燃油经济性、操纵稳定性和安全性。随着现代航空技术对飞行性能要求的日益严苛，传统的设计方法已难以满足复杂气动环境下的最优解需求。因此，基于计算流体力学（CFD）和优化算法的机翼形状优化成为了一个备受关注的研究热点。本文将深入探讨一个以MATLAB为开发平台，旨在实现“机翼形状优化GUI”的研究课题，剖析其核心思想、技术实现路径及其在推动航空器设计与性能提升方面的深远意义。

1. 研究背景与意义：从经验到科学的飞跃

机翼的设计历来是一门艺术与科学的结合。早期，设计师们主要依靠经验、风洞实验和试飞数据来迭代优化机翼形状。这种方法耗时耗力，且难以在庞大的设计空间中寻找到真正的全局最优解。随着计算机技术、数值模拟方法（如CFD）和优化算法的飞速发展，为机翼形状的数字化、智能化设计提供了坚实基础。

机翼形状优化旨在通过调整机翼的几何参数，使其在特定飞行条件下达到或接近某些预设的目标，例如最大升阻比、最小阻力、最大升力或最佳巡航性能等。这其中涉及到复杂的流体动力学计算、多参数的耦合效应以及非线性的优化问题。传统的命令行或脚本式优化流程对使用者提出了较高的专业要求，且缺乏直观性。因此，开发一个用户友好的图形用户界面（GUI）成为了连接复杂优化算法与工程实践的桥梁，使非专业人员也能方便地进行机翼形状的参数化定义、气动性能评估和优化过程的监控，从而极大地提高设计效率和可达性。

MATLAB，作为一款强大的技术计算语言和环境，凭借其卓越的矩阵运算能力、丰富的工具箱（如优化工具箱、并行计算工具箱、Simulink等）以及便捷的GUI开发环境（App Designer或GUIDE），为开发此类复杂工程应用提供了理想的平台。其直观的语法和强大的绘图功能，使得复杂的数值计算结果能够以清晰、可视化的方式呈现，这对于理解气动特性和优化过程至关重要。

2. 研究目标与技术路线：构建智能化的设计平台

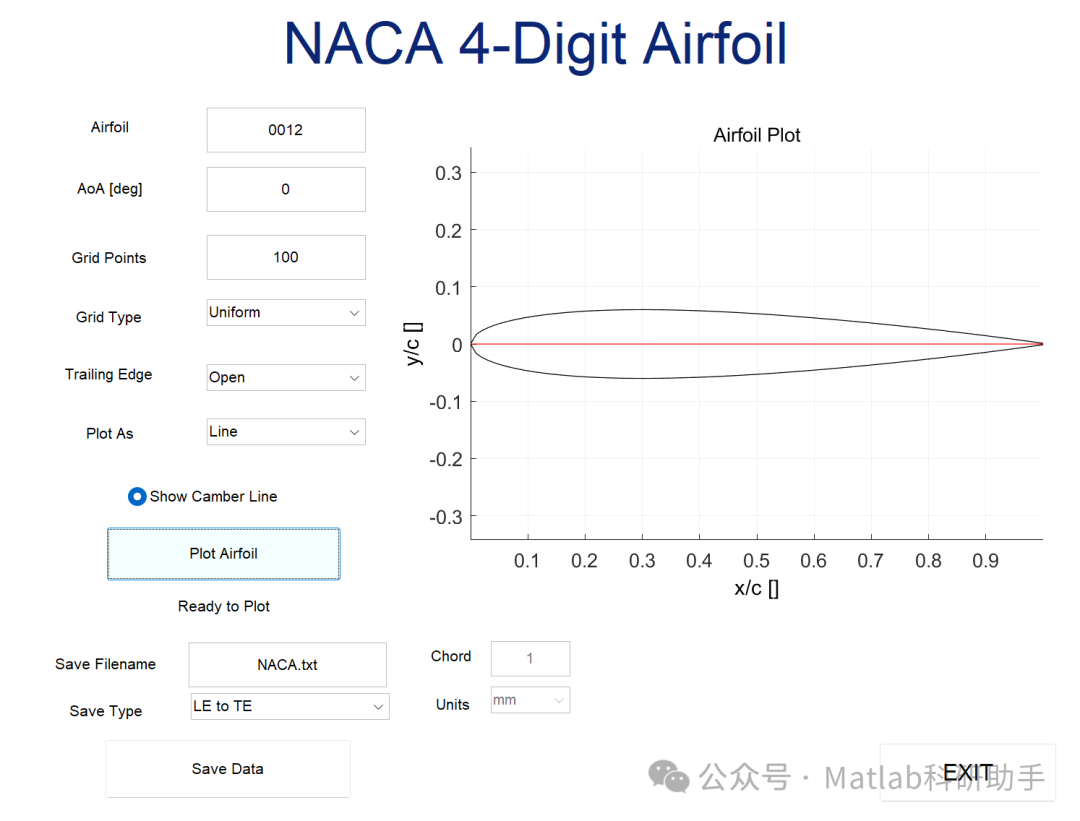

本研究的核心目标是基于MATLAB开发一个功能完善、操作便捷的机翼形状优化GUI，实现从机翼几何参数定义、气动性能计算到优化结果可视化展示的全流程集成。具体而言，该GUI应具备以下功能：

参数化几何建模：
支持主流的机翼几何参数化方法，例如NACA翼型系列、Bezier曲线、B样条曲线等，允许用户通过调整少量关键参数来精确控制机翼的截面形状和展向分布。
气动性能评估接口：
与外部CFD求解器（如OpenFOAM、ANSYS Fluent、XFOIL等）或内部简化的气动模型（如薄翼理论、势流理论）进行接口集成，能够根据输入的机翼几何参数自动调用求解器进行气动性能计算，并返回升力系数、阻力系数、力矩系数等关键数据。
多目标优化算法集成：
集成多种经典的优化算法，如遗传算法（GA）、粒子群优化（PSO）、模拟退火（SA）、序列二次规划（SQP）等，以适应不同优化问题的需求。同时，应支持单目标和多目标优化，并允许用户自定义目标函数和约束条件。
优化过程监控与可视化：
实时显示优化迭代过程中的目标函数值、参数变化趋势以及帕累托前沿（针对多目标优化），并能够以2D或3D形式动态展示优化后的机翼形状及关键气动载荷分布。
数据管理与结果导出：
允许用户保存优化过程中的数据、模型参数和最终优化结果，并支持导出为标准格式（如.csv, .txt, ..iges等），便于后续分析和与其他CAD/CAE软件的交互。

技术路线将围绕MATLAB的核心功能展开：

GUI开发：
利用MATLAB的App Designer或GUIDE工具，构建直观的用户界面，包括输入面板、参数滑块、按钮、图表显示区等。
几何参数化模块：
编写MATLAB函数，实现基于NACA翼型、Bezier曲线或B样条曲线的机翼截面生成，并通过展向分布算法生成三维机翼模型。
CFD接口模块：
开发MATLAB脚本，通过系统调用命令或API接口，实现与外部CFD求解器的数据交互。这包括自动生成CFD所需的网格文件、设置边界条件、运行求解器、并解析求解结果。对于快速预估，也可以集成简化的气动计算模型。
优化算法模块：
利用MATLAB优化工具箱中提供的优化函数（如ga、particleswarm、fmincon等），或自行实现更复杂的优化算法。这要求对优化问题进行正确的数学建模，包括目标函数、设计变量、约束条件等。
结果可视化模块：
利用MATLAB强大的绘图功能，包括plot3、surf、patch等函数，实时绘制优化过程曲线、3D机翼模型、压力分布等气动特性图。

3. 核心技术挑战与解决方案：攻克优化难题

在实施该研究课题的过程中，将面临一系列核心技术挑战，需要精巧的设计与解决方案：

挑战一：CFD计算效率与优化迭代的矛盾。
高精度的CFD计算通常耗时巨大，而优化算法往往需要成百上千次的迭代。直接将高精度CFD嵌入优化循环会造成天文数字般的计算量。
- 解决方案：
  采用多级优化策略。在优化初期，可以采用快速但精度较低的气动模型（如XFOIL二维翼型计算、简化势流模型）进行粗略搜索；在接近最优解时，再切换到高精度CFD求解器进行精细优化。同时，可以考虑代理模型（Surrogate Model）或响应面方法（Response Surface Methodology, RSM），通过少量CFD计算建立一个快速响应的近似模型，代替CFD进行大量的优化迭代。此外，利用MATLAB的并行计算工具箱，可以在多核处理器或计算集群上并行执行CFD计算或优化评估，显著缩短计算时间。
挑战二：复杂几何参数化与CAD兼容性。
翼型曲线的参数化需要足够灵活以覆盖广阔的设计空间，同时生成的几何模型需能被CFD网格划分软件和CAD软件识别。
- 解决方案：
  采用鲁棒的参数化方法，如样条曲线（Spline Curves），能够以少数控制点精确描述复杂曲线。针对三维机翼，可以采用截面翼型参数化结合展向变化规律的方式。生成几何数据时，尽量采用标准格式（如STL、IGES），以确保与外部软件的兼容性。在MATLAB内部，可以利用NURBS工具箱或自行编写函数实现几何建模。
挑战三：多目标优化问题的权衡与可视化。
现实中的机翼优化往往是多目标的，例如在最大升阻比的同时也要考虑结构重量和可制造性。
- 解决方案：
  采用**非支配排序遗传算法（NSGA-II）**等多目标优化算法，能够生成帕累托前沿。GUI界面应提供直观的工具，允许用户在帕累托前沿上进行选择，理解不同目标之间的权衡关系。例如，可以通过交互式图表，让用户拖动选择点，实时查看对应机翼形状及其性能参数。
挑战四：用户交互体验与易用性。
即使是强大的功能，如果用户界面不友好，也难以被工程师广泛接受。
- 解决方案：
  严格遵循GUI设计原则。界面布局应清晰合理，控件名称应直观易懂。提供详细的帮助文档和错误提示。在输入参数时，应有合理的默认值和参数范围限制。对于复杂的操作，应提供向导式步骤。实时反馈机制（如进度条、状态信息）能有效提升用户体验。

4. 预期成果与应用前景：赋能航空创新

本研究预期将成功开发出一个功能全面、性能稳定的MATLAB机翼形状优化GUI，其成果将具有重要的理论意义和工程应用价值：

理论意义：
验证和深化了基于MATLAB进行复杂工程优化GUI开发的可行性与高效性，为其他领域的参数化设计与优化提供借鉴。
工程应用价值：
- 加速设计迭代：
  大幅缩短机翼设计周期，从数周甚至数月缩短到数天甚至数小时，显著提升设计效率。
- 提升气动性能：
  帮助工程师在复杂气动设计空间中搜索到传统方法难以发现的最优或次优机翼形状，从而显著提升飞行器的升阻比、降低油耗、提高航程。
- 降低研发成本：
  通过减少昂贵的风洞实验次数和实物制造测试，有效降低航空器的研发成本。
- 赋能创新设计：
  为新概念飞行器（如电动垂直起降飞行器、高超声速飞行器等）的机翼设计提供智能化工具，促进航空前沿技术的突破。
- 教育与科研平台：
  可作为航空工程专业学生学习气动优化理论和实践的教学工具，也可为科研人员提供一个可扩展的优化研究平台。
