功能覆盖率

先写一个简单的例子：

covergroup cov_0_cg(ref int a,ref int b);
    option_per_instance = 1 ;
    a_cg : coverpoint a{
        bins zeros = {0};
    }
    b_cg : coverpoint b{
        bins zeros = {0};
        bins other = {[1:100]};
    }
    cross a_cg,b_cg;
endgroup

上面这种covergroup，在new的时候需要传入要采样的变量，而sample的时候不需要传入采样的变量；

covergroup cov_1_cg with function sample(int a,int b);
    option.per_instance = 1;
    a_cg : coverpoint a{
        bins ones = {1};
    }
    b_cg : coverpoint b{
        bins zeros = {0};
        bins other = {[1:100]};
    }
    cross a_cg,b_cg;
endgroup

上面这种covergroup在new的时候不需要传入变量，但是在调用sample的时候需要传入采样的变量；

class cov;
    int a,b;
    cov_0_cg cov_0_cg;
    cov_1_cg cov_1_cg;
    function new();
        cov_0_cg = new(a,b);
        cov_1_cg = new();
    endfunction
    function void sample(int a_in,int b_in);
        a = a_in;
        b = b_in;
        cov_0_cg.sample();
        cov_1_cg.sample(a,b);
    endfunction
endclass

上面展示在类里面调用上面的两种covergroup；

program cov_test;
    int a,b;
    cov cov_0;
    cov cov_1;

    initial begin
        cov_0 = new();
        cov_0.cov_0_cg.option.name = "cov_0.cov_0_cg";
        cov_0.cov_1_cg.option.name = "cov_0.cov_1_cg";
        cov_1 = new();
        cov_1.cov_0_cg.option.name = "cov_1.cov_0_cg";
        cov_1.cov_1_cg.option.name = "cov_1.cov_1_cg";
        a = 0 ;
        b = 1 ;
        cov.sample(a,b);
        #10;
        a = 1 ;
        b = 0 ;
        cov.sample(a,b);
    end
endprogram

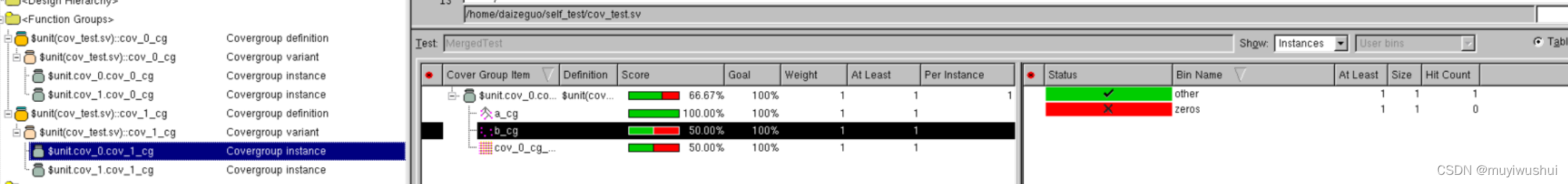

用上面的program对例子进行测试，测试结果如下：

coverage的options

Option可以控制covergroup、coverpoint和cross的行为；

存在两种option：1.控制covergroup instance的行为；2.控制covergroup type的行为；

控制covergroup instance行为的options：

Option选项	默认值	描述
name	自动分配名	指定covergroup instance名
weight	1	权重；可以在covergroup、coverpoint和cross层次设置
goal	100	目标得分；可以在covergroup、coverpoint和cross层次设置
comment	“”	注释；可以显示在报告里面；可以在covergroup、coverpoint和cross层次设置
at_least	1	最小击中次数，小于该次数被认为没有击中；可以在covergroup、coverpoint和cross层次设置
auto_bin_max	64	没有指定bins的coverpoint的最大bins数；可以在covergroup、coverpoint层次设置
cross_num_print_missing	0	没有覆盖到的cross结果需要打印到报告；可以在covergroup和cross层次设置
detect_overlap	0	如果一个coverpoint里面两个bins有重叠，会报warning；可以在covergroup、coverpoint层次设置
per_instance	0	如果为1，则没有instance独立统计数据；可以在covergroup层次设置
get_inst_coverage	0	当为1时，可以获取每个inst的coverage； 否则结果和get_coverage一样。可以在covergroup层次设置
