本文复习了有限元方法中三角形单元的理论，包括形函数N、单元应变矩阵B和单元应力矩阵S。接着详细探讨了三角形单元的等效节点力分析，涉及体力、集中力和面力的等效载荷计算，并强调计算公式中输入的是应力而非外力。此外，还引用了相关文献辅助推导面积坐标公式，并提供了C++程序实现的博客链接作为示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

前言
一、重新复习一下有限元三角形单元的理论
- 1、三角形单元的形函数（N）、单元应变矩阵（B）、单元应力矩阵（S）
- 2、例子
二、三角形单元的等效节点力分析
注意：计算等效节点力公式中 $\hat{P}$ 输入的是应力而不是外力
- 示例：

前言

写等几何程序的时候用到等效节点力，之前没有好好理解等效节点力这一块，现在补充学习一下。首先是三角形单元的等效节点力: 可以结合之前的博客《平面问题有限元》一起进行理解。

一、重新复习一下有限元三角形单元的理论

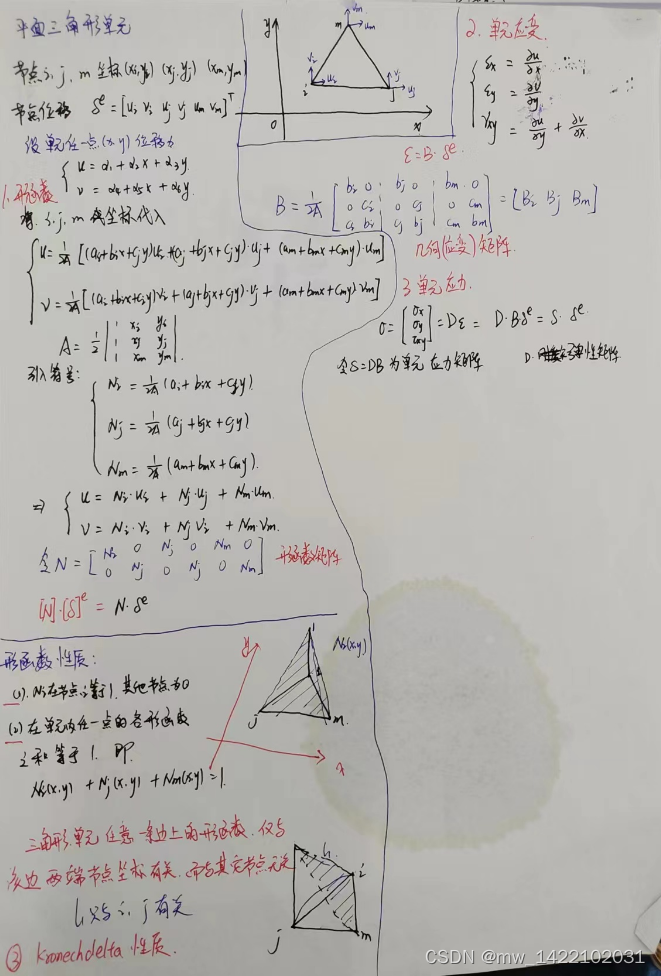

1、三角形单元的形函数（N）、单元应变矩阵（B）、单元应力矩阵（S）

在这里插入图片描述

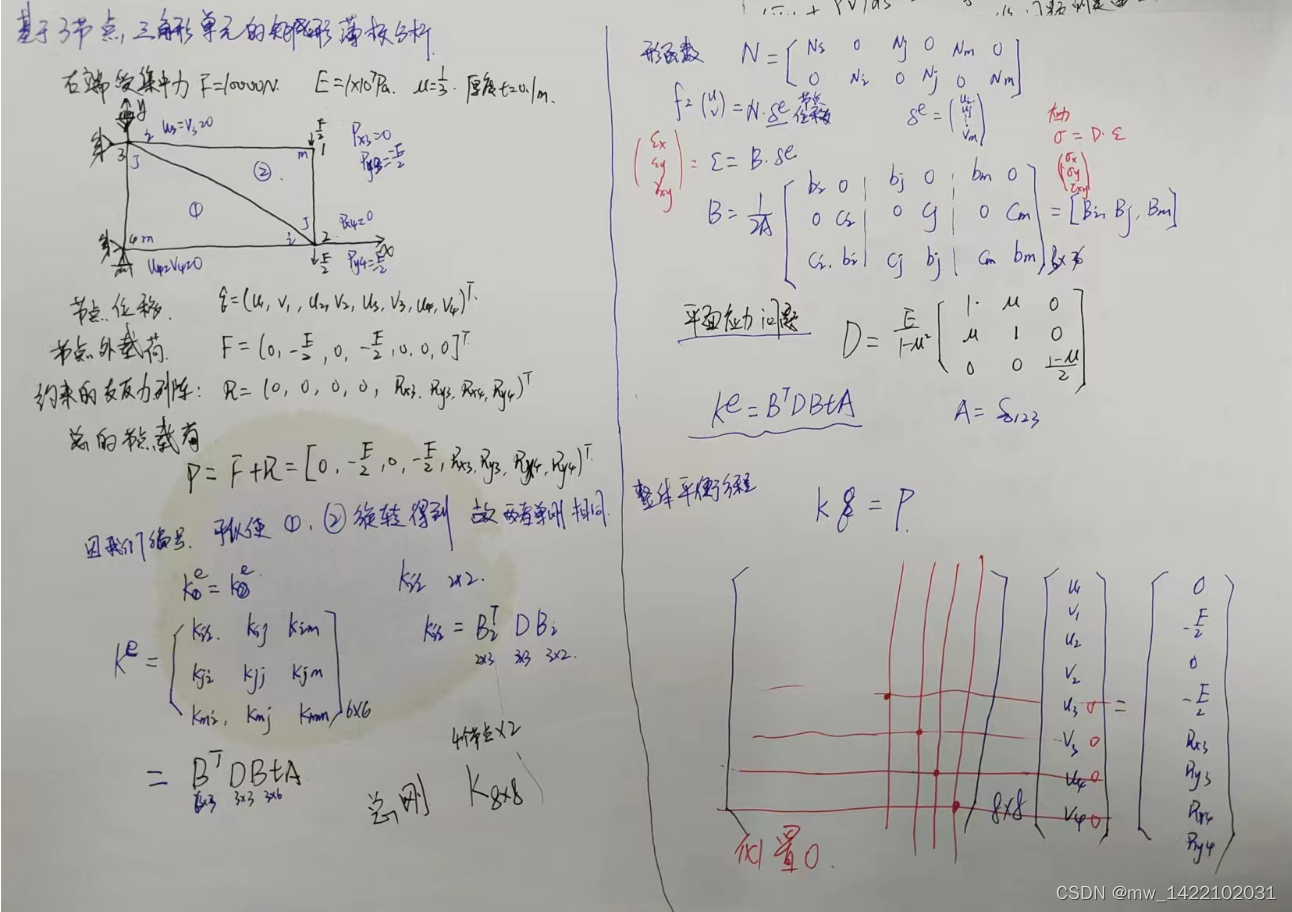

2、例子

在这里插入图片描述

二、三角形单元的等效节点力分析

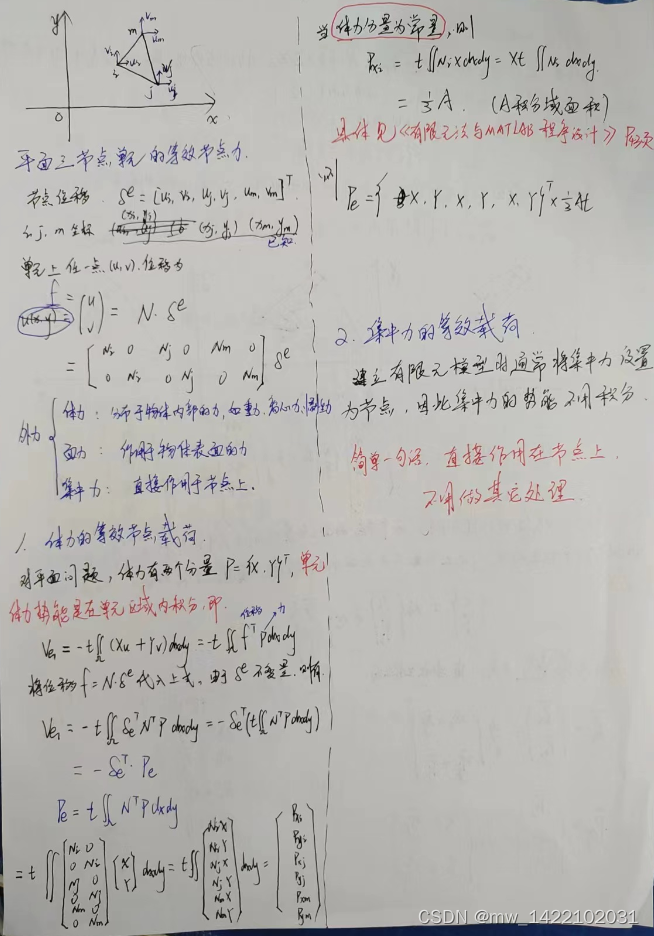

1、体力和集中力的等效载荷

在这里插入图片描述

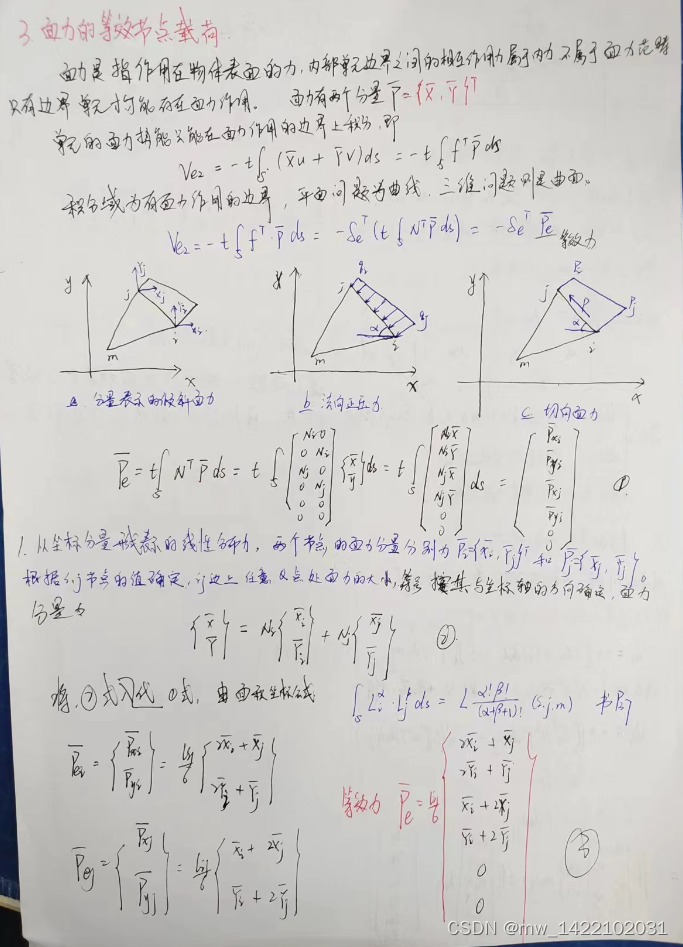

2、面力的等效载荷

在这里插入图片描述

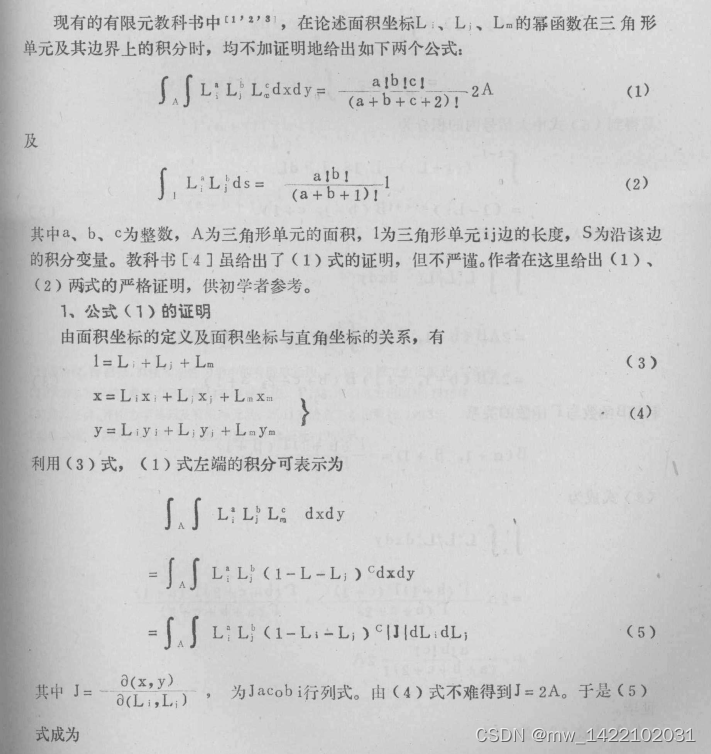

3、三角形单元的面积坐标公式的推导

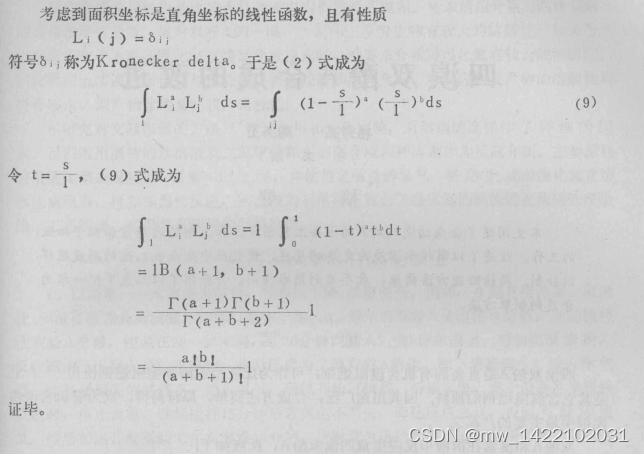

可以查看知网文章：《关于面积坐标在三角形单元上的积分》

在这里插入图片描述

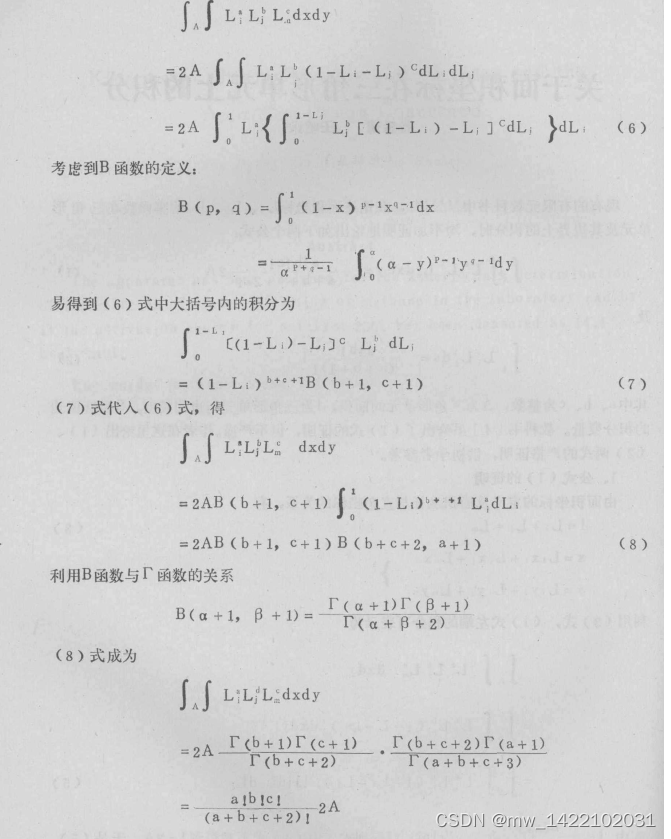

下面是推导过程

在这里插入图片描述

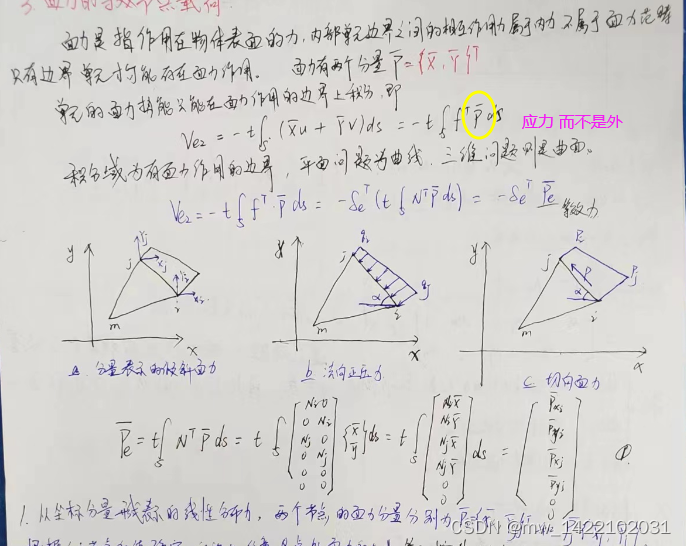

注意：计算等效节点力公式中 $\hat{P}$ 输入的是应力而不是外力

在这里插入图片描述

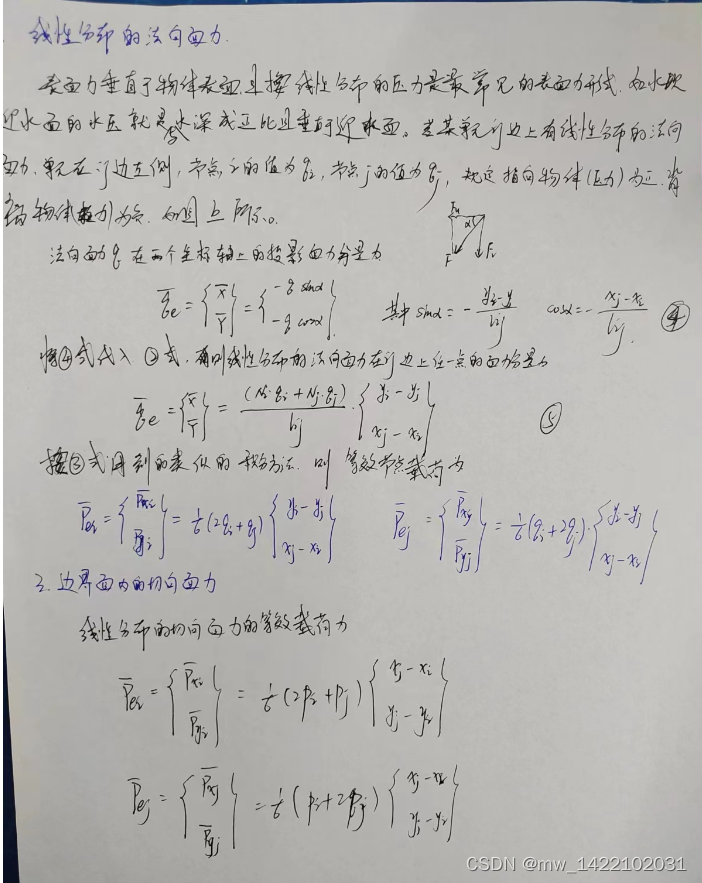

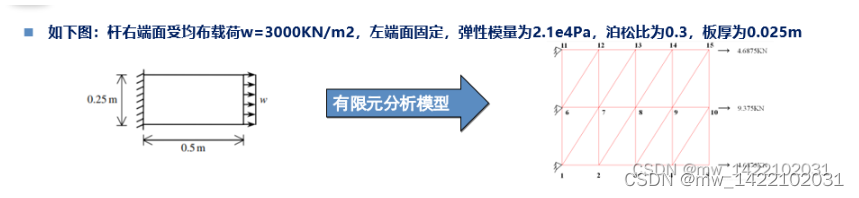

示例：

在这里插入图片描述

具体可以查看我之前的博客：平面三节点有限元分析C++程序实现

在这里插入图片描述
