逆变电压和电网电压并网阶段存在相位差，是否会导致电流畸变？

当逆变器输出电压与电网电压存在相位差时进行并网，确实可能导致电流畸变。以下是详细的机制和影响分析：
1、 相位差导致电压差与环流
1.1 电压差产生电流冲击：
若逆变器输出电压与电网电压存在相位差，两者叠加会在连接点形成电压差。根据欧姆定律，电压差会通过线路阻抗产生电流。若相位差较大，可能产生显著的环流，导致电流幅值异常升高。

1.2 电流波形畸变的表现：
暂态畸变：在并网瞬间的相位不同步（如未预同步），可能引发高频瞬态电流，表现为电流波形中的尖峰或振荡。
稳态畸变：若相位差持续存在（如锁相环故障），环流可能长期存在，导致电流波形偏离理想正弦波。

2、控制系统的动态响应
2.1 锁相环（PLL）失效：
锁相环的作用是实时跟踪电网相位。若 PLL 未能准确同步，逆变器会基于错误的相位信息输出，导致控制指令偏差。这种偏差可能迫使逆变器电流控制器（如 PI 控制器）进入非线性工作区，引发谐波注入或波形削顶。

2.2 电流控制器的局限性：
在电流控制型逆变器中，相位差可能导致参考电流与实际电流的相位失配。若控制器带宽不足，无法快速跟踪误差，电流波形可能出现畸变（如谐波含量增加）。

3、谐波与功率因数的影响
谐波放大效应：
电网本身可能含有背景谐波。当逆变器相位不同步时，其输出可能与电网谐波成分发生相互作用，导致特定频率谐波被放大（如 3次、5次谐波），进一步恶化电流畸变。

无功功率波动：
相位差会导致逆变器与电网之间交换无功功率。若系统设计未预留足够容量，可能引起逆变器过载或直流母线电压波动，间接导致电流波形失真。

4、实际案例与解决方案
案例：某光伏电站并网时出现电流 THD（总谐波失真）超标，检测发现 PLL 受电网电压谐波干扰，导致相位跟踪误差，引发逆变器输出电流畸变。
4.1 解决方案：
a) 改进锁相环设计：采用基于二阶广义积分器（SOGI）或自适应滤波器的 PLL，增强抗谐波干扰能力。
b) 预同步控制：在并网前通过小信号调整，确保逆变电压和电网电压的相位、频率、幅值一致。
c) 谐波抑制策略：在电流控制环中加入谐波补偿（如重复控制、谐振控制器），主动抑制特定次谐波。

5、结论
逆变器与电网的相位不同步会通过电压差、控制系统动态响应和谐波交互等机制导致电流畸变。为规避此问题，需确保锁相环的鲁棒性、采用预同步技术，并优化控制算法以抑制谐波。实际工程中，还需结合电能质量监测设备（如电能质量分析仪）实时诊断畸变来源。
6、仿真表现：

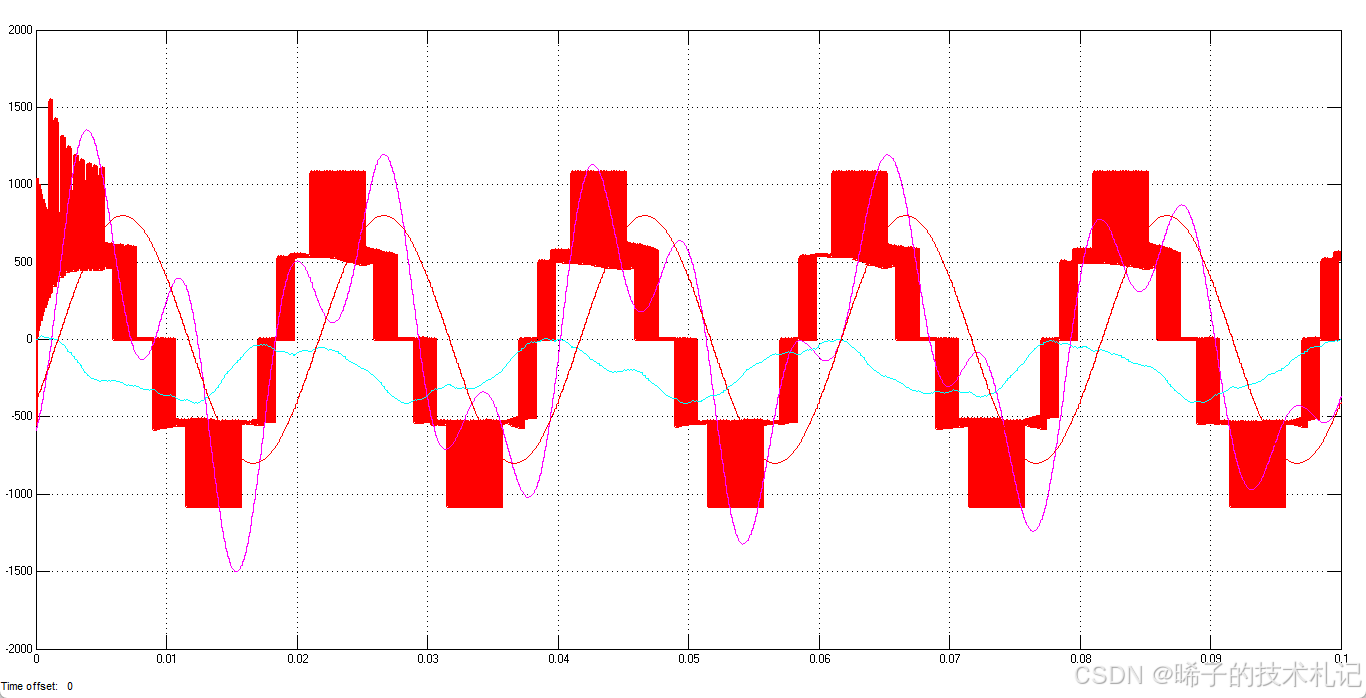

下图为npc逆变器的输出波形，可以看出未锁相时，逆变电压和电网电压存在明显的相位差，逆变电感电流近似正弦。

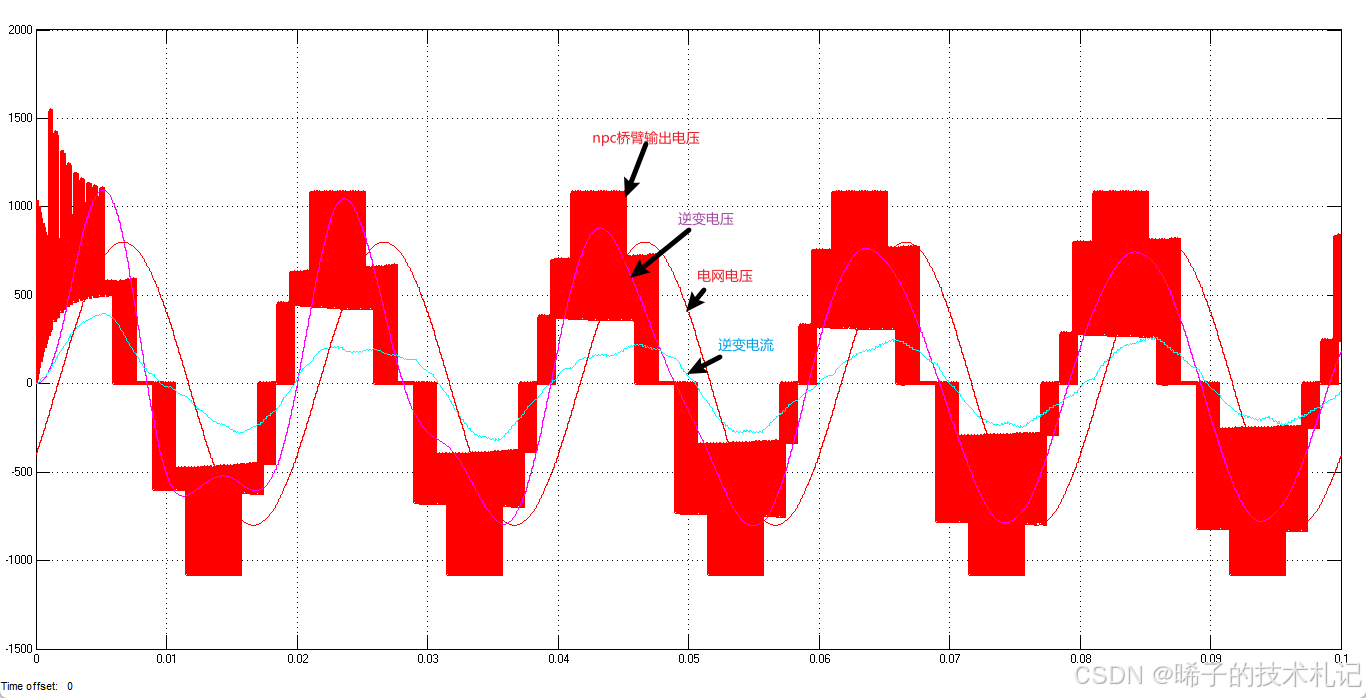

若不进行锁相，直接进行并网，逆变电压和逆变电流会发生什么现象？下图为仿真结果，可以看出，逆变电压和电流有明显的畸变。
