OpenBCI_GUI部件指南

GUI小部件是适合OpenBCI GUI界面窗格的小工具。GUI小部件的示例包括时间序列、FFT小部件、网络小部件等。
在每个小部件的左上角，都有一个下拉菜单，列出了所有可用的小部件。如果您单击下拉列表并从下拉列表中选择一个新的小部件，它将替换该窗口中的当前小部件。您可以通过单击GUI右上角的“layout”按钮来重新安排小部件的布局。

时间序列
时间序列是显示生物传感数据的主要部件。它对电生理信号进行实时处理和显示，每个图形代表一个电极在某个时间点检测到的电压。
它以电压为单位测量信号的绝对振幅，单位为μVrms（微伏，均方根）。
每一个超级皮层都配有与图形用户界面（GUI）相匹配的颜色编码曲线，这是跟踪哪个电极映射到哪个通道的有用方法。
①硬件设置
单击“硬件设置”按钮将打开一个菜单，允许您微调每个通道的PGA增益、偏差和其他硬件设置。
②其他设置
通道按钮：这些按钮代表每个连接的电极通道。您可以打开/关闭它们来控制是否要从该电极收集数据。
③视图设置
垂直刻度——控制时间序列中显示的μV范围。注意：设置为自动，以避免切断数据和显示良好的峰值和波谷，根据需要进行微调。
窗口——控制序列中显示的时间量。
④围栏/近围栏警告
这些警告表明没有信号或信号不良，您需要检查电极，以确保它们与您的身体接触良好。
⑤阻抗检查
发送一个测试电流下引脚检查阻抗。信息以kΩ表示。注意：在检查期间，数据将自动停止流式传输。

FFT图
这是生物传感工具的标准数据可视化功能。x轴显示各种频率，y轴显示每个频率的相应振幅，单位为μV。默认情况下，这些振幅以对数形式显示（推荐设置），但您可以在log/ln下拉列表中更改此设置。
注：FFT图中的每种颜色都经过颜色编码，以匹配时间序列中的通道。
①加速度计
每个OpenBCI板都配备了一个三轴加速计，数据从它流到这个小部件。这个加速度计测量板本身在XYZ轴上的加速度。
轴图形：在图形上直观地显示当前时刻的相对XYZ加速度
时间轴：显示随时间变化的相对XYZ加速度，按轴进行颜色编码。
②头部图
头部曲线图显示头部的哪些区域活动最频繁。一个区域的红色越深，该区域的大脑活动就越多。等高线也显示了连接不同区域的相似活动水平。
图上的每个数字对应于时间序列小部件中显示的电极通道。这些数字与Ultracortex Mark IV的建议装配相对应。但是，每一个都可以拖动到不同的位置进行定制配置。

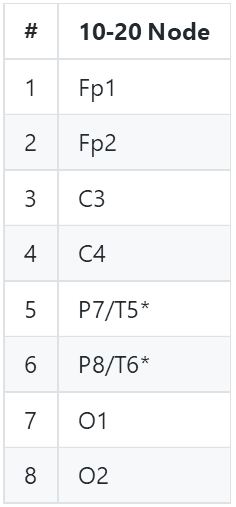

③默认节点位置

基于10-20模型
P7和P8是节点T5和T6的新术语
④极性
与参考相比，引脚输入可以产生正值或负值。选择“+/-”将显示从参考测量的真实值。因此，如果电压测量值低于参考值，则值将显示为负值（或蓝色），如果电压测量值高于参考值，则值将为正值。或者，“+”将只显示绝对值，而不考虑信号是正还是负。

焦点小部件（暂时不推荐）
从guiv5.0.0开始，在实现更可靠和基于研究的Focus算法之前，这个特性暂时不推荐使用。如果您还想使用这个小部件，可以下载并运行guiv4.2.0。
这个小部件通过观察通道1和通道2上的α和β波水平来识别一种集中精神状态。它是基于支持聚焦状态的研究，阿尔法水平在0.7-2.0μV之间，β能级在0.0-0.7μV之间。如果你的数据超出这个比率，算法会声明你没有聚焦。
*为获得最佳结果，请尝试在FFT图中将“平滑”设置为0.98。
按键：当按键打开时，你可以执行任务，当你集中注意力时，你的向上箭头或空格键都会被按下。否则，它将被释放。
W_uFocus文件夹：此文件夹包含Focus小部件基于的原始数据，以及有关Arduino输出的材料（包括示例和说明）。

频带功率
频带功率小部件显示了不同脑电波类别的相对电压，每种脑电波都代表一个频率的子集，它代表不同的活动状态。这个小部件是一个很好的“一目了然”查看你大脑的活动。
*波浪类型
