xilinx平台如何确认EMIO GPIO序号

1. 如何确认EMIO对应哪个GPIO

步骤1：

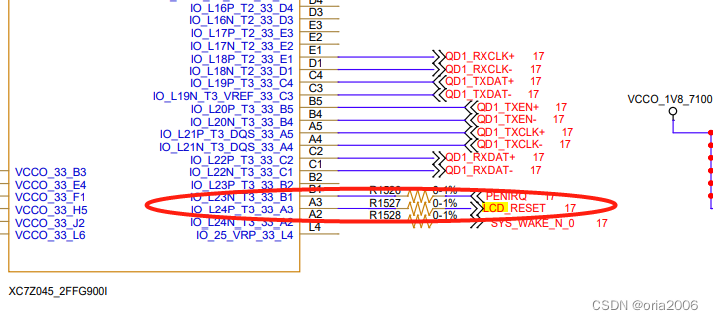

确认原理图中LCD_RESET对应的引脚

步骤2：

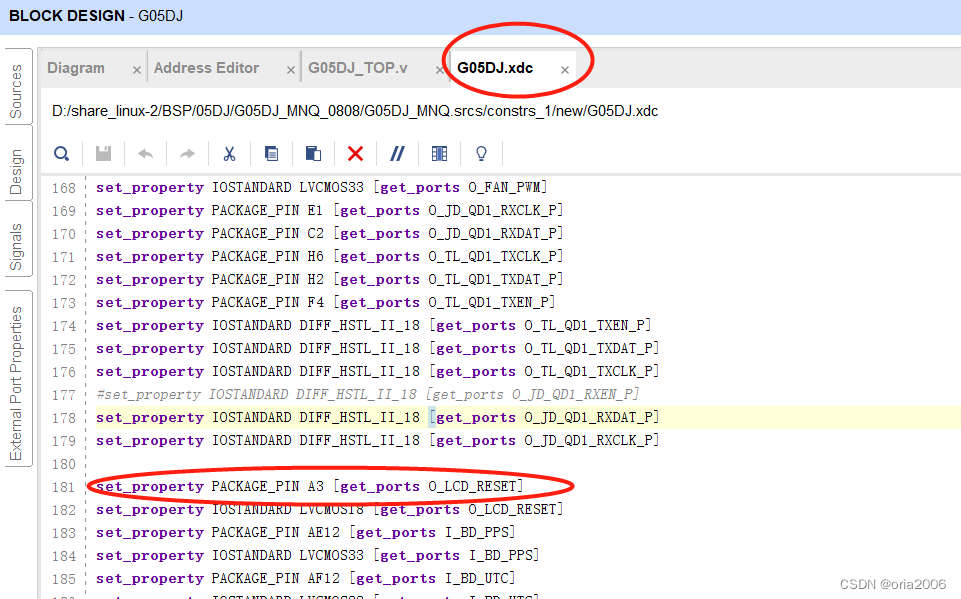

vivado工程文件中找到管脚约束文件XDC，在xdc文件中找到A3引脚对应的变量O_LCD_RESET

步骤3：

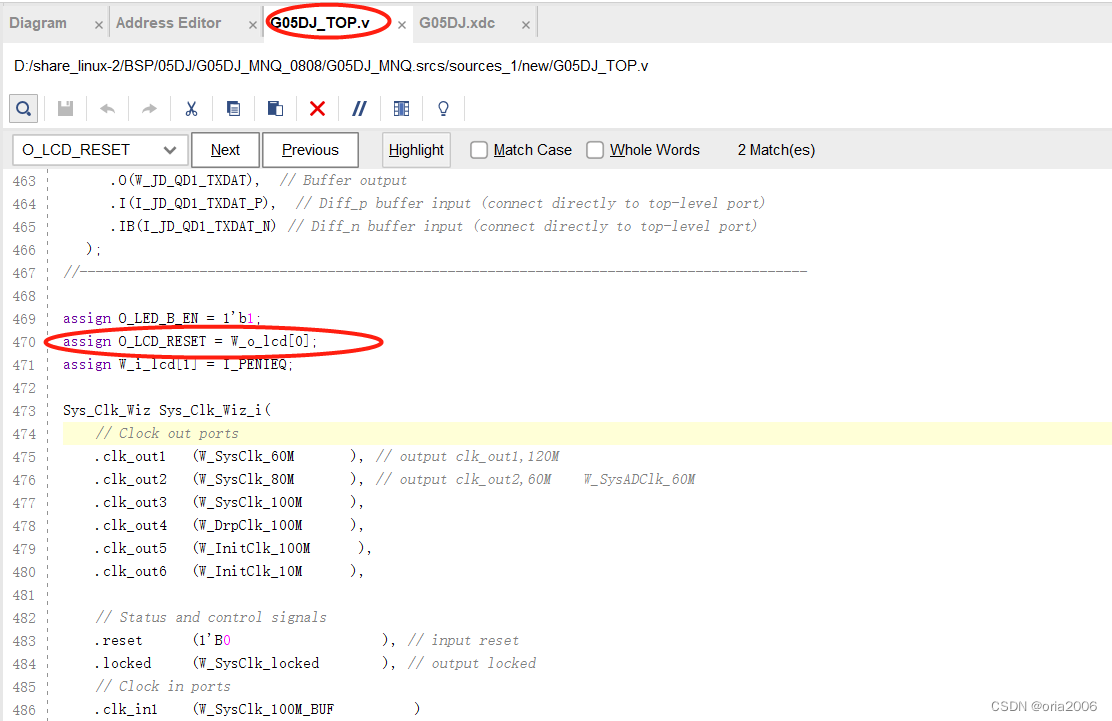

在.v源码文件中找到变量O_LCD_RESET定义的地方

MIO GPIO 序号是0-53，所以EMIO GPIO 基础序号是54，W_o_lcd[0]中的0代表EMIO GPIO的序号，所以LCD_RESET的GPIO序号即为54+0.

将该值应用到PS侧的设备树中，如下所示：

reset-gpios = <&gpio0 54 1>;
