MATLAB 论文绘图规范标注

在MATLAB中进行绘图时，标注（annotation）是一个重要的功能，它可以用来添加文本、箭头、图形等对象来说明图形中的特定部分。论文出图需要规范，需要有对应的标题、图例、坐标轴信息等。

clearclcclose allx = 0:0.1:10;y1 = sin(x);y2 = cos(x);

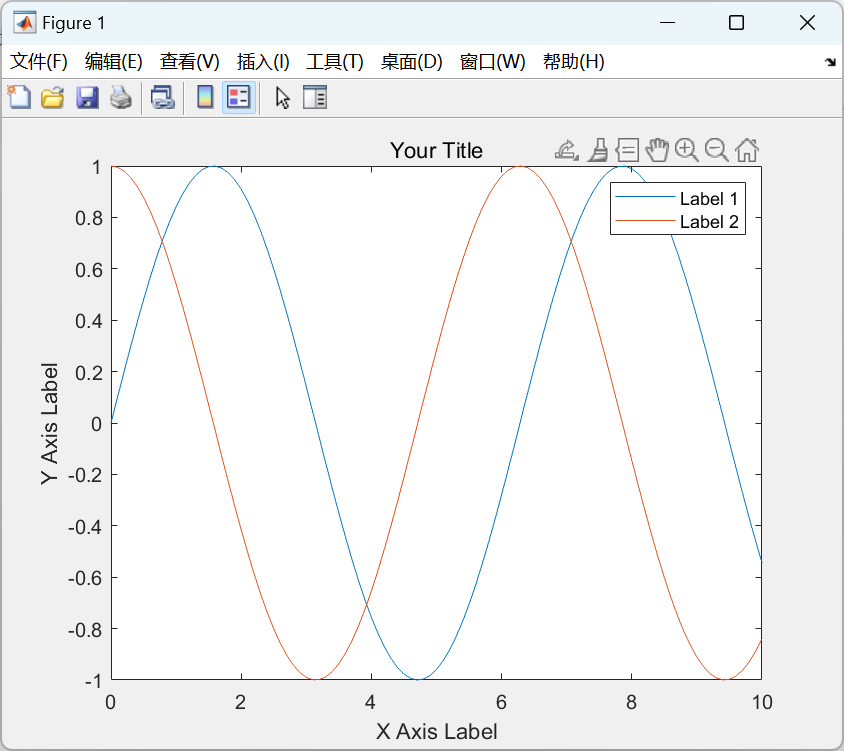

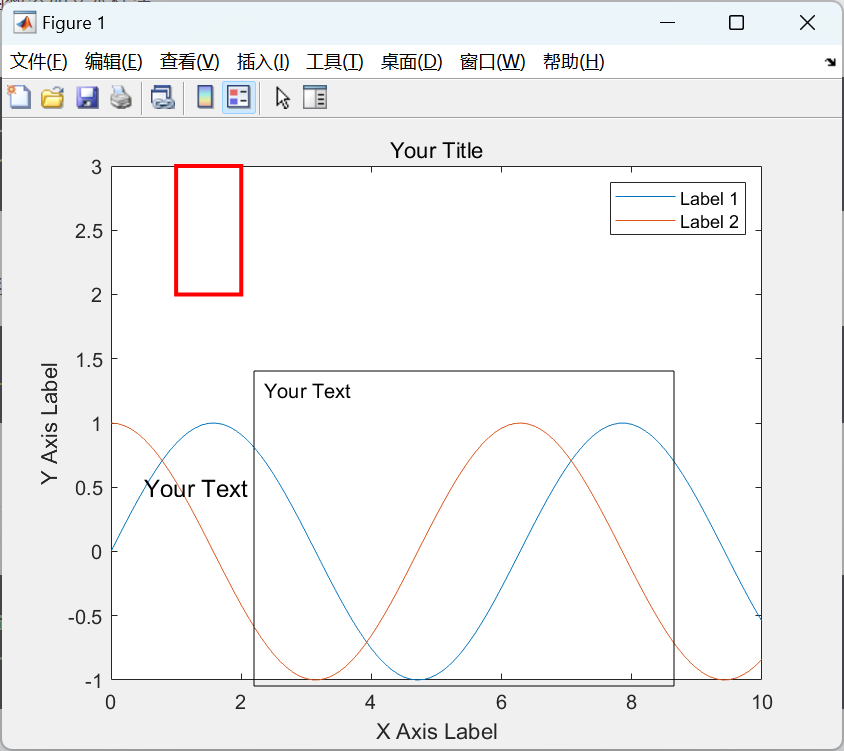

1、标题和标签

• 使用 title 函数添加图表标题。

• 使用 xlabel 和 ylabel 函数添加 x 轴和 y 轴的标签。

• 使用 legend 函数添加图例，解释不同线条或数据系列的含义。

title('Your Title');xlabel('X Axis Label');ylabel('Y Axis Label');legend('Label 1', 'Label 2');

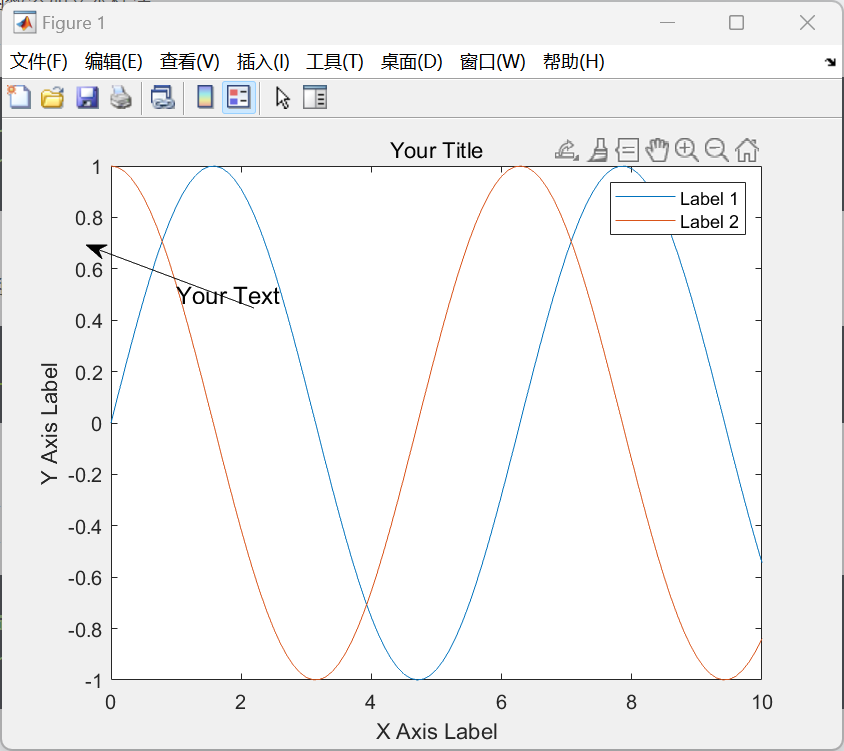

2、文本标注：

• 使用 text 函数添加文本标注。

• 使用 annotation 函数添加更复杂的标注，如箭头、椭圆等。

text(1, 0.5, 'Your Text', 'FontSize', 12);annotation('arrow', [0.3, 0.1], [0.7, 0.8]);

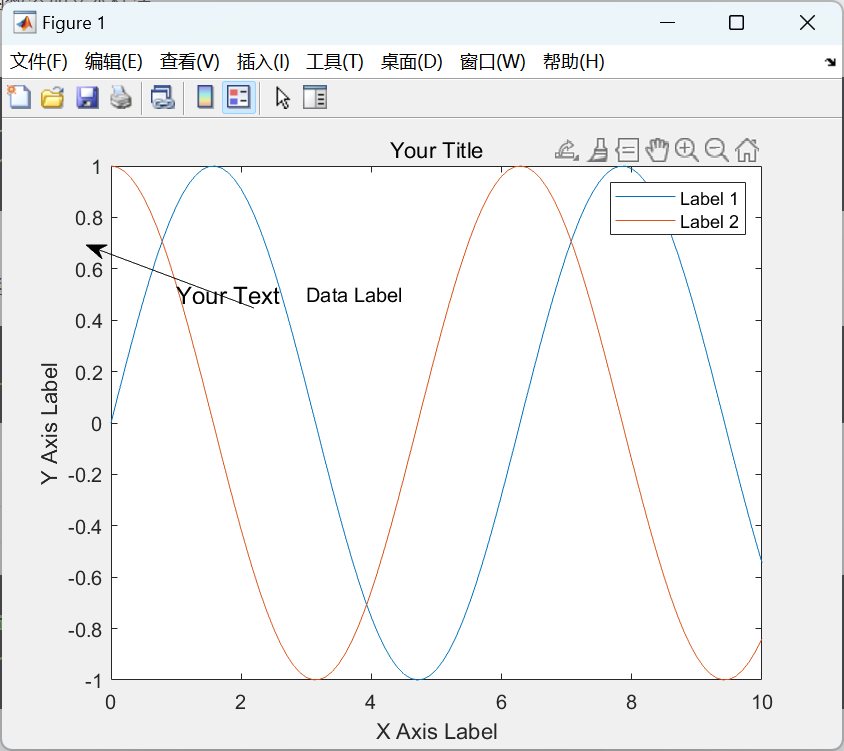

3、数据标注

• 使用 text 函数或 annotation 函数将文本标注添加到图表中的特定数据点。

text(3, 0.5, 'Data Label', 'FontSize', 10);

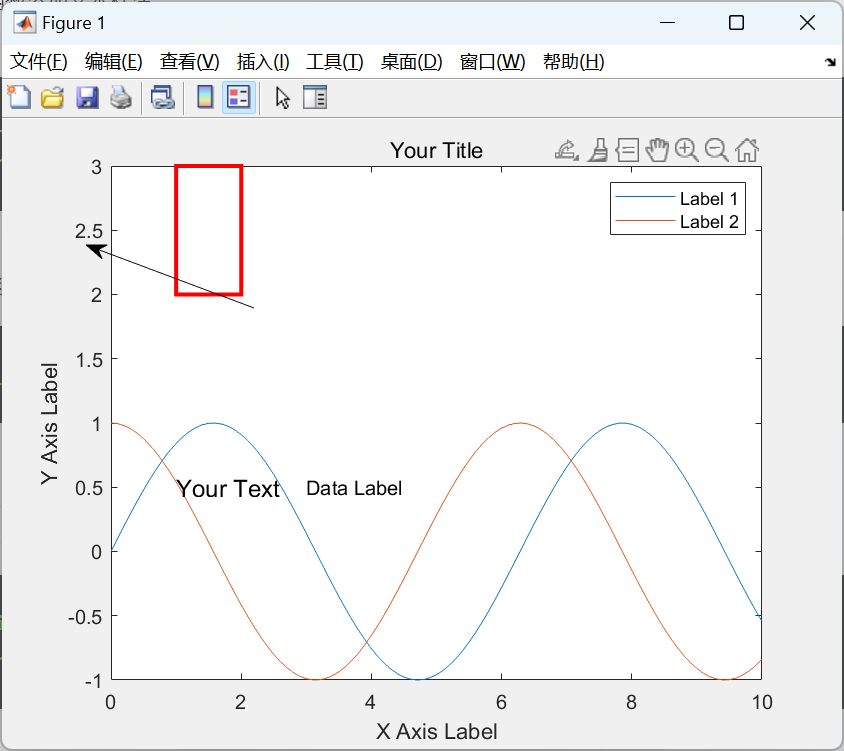

4、图形标注

• 使用 rectangle、line、arrow 等函数创建简单的几何图形。

• 使用 annotation 函数添加更复杂的图形标注，如箭头、椭圆等。

rectangle('Position', [1, 2, 1, 1], 'EdgeColor', 'r', 'LineWidth', 2);annotation('arrow', [0.3, 0.1], [0.7, 0.8]);

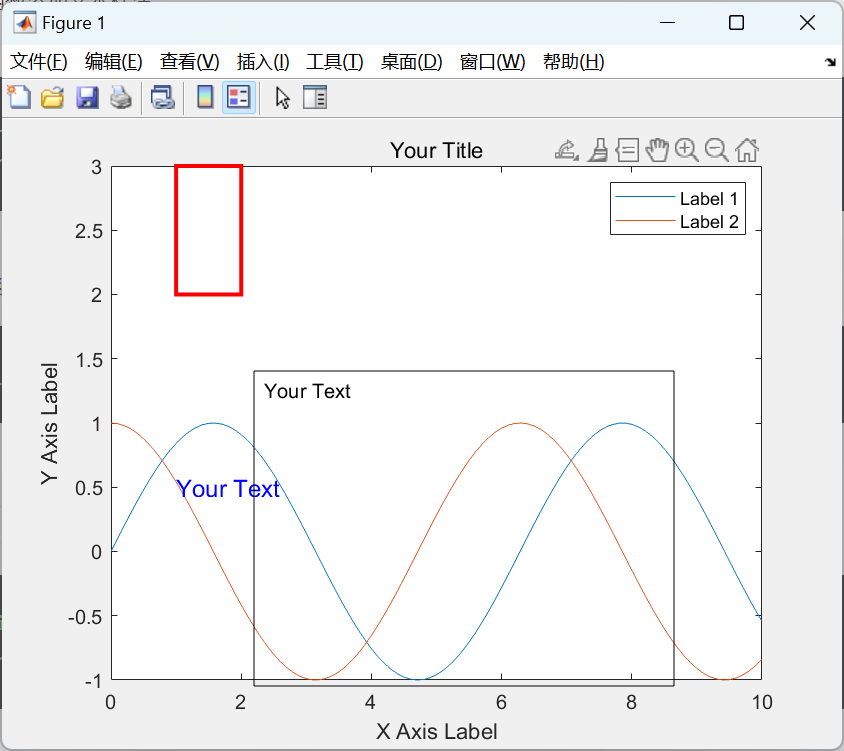

5、标注样式：

• 调整字体大小、颜色、样式以及标注框的线宽和颜色，以确保标注清晰可读。

text(1, 0.5, 'Your Text', 'FontSize', 12, 'Color', 'blue');annotation('textbox', [0.3, 0.1, 0.5, 0.5], 'String', 'Your Text', 'EdgeColor', 'black');

6、位置和布局

• 根据需要将标注放置在图表中合适的位置，以便清晰展示数据和信息。

% 设置标注文本的位置x = 0.5;y = 0.5;% 添加标注文本text(x, y, 'Your Text', 'FontSize', 12);

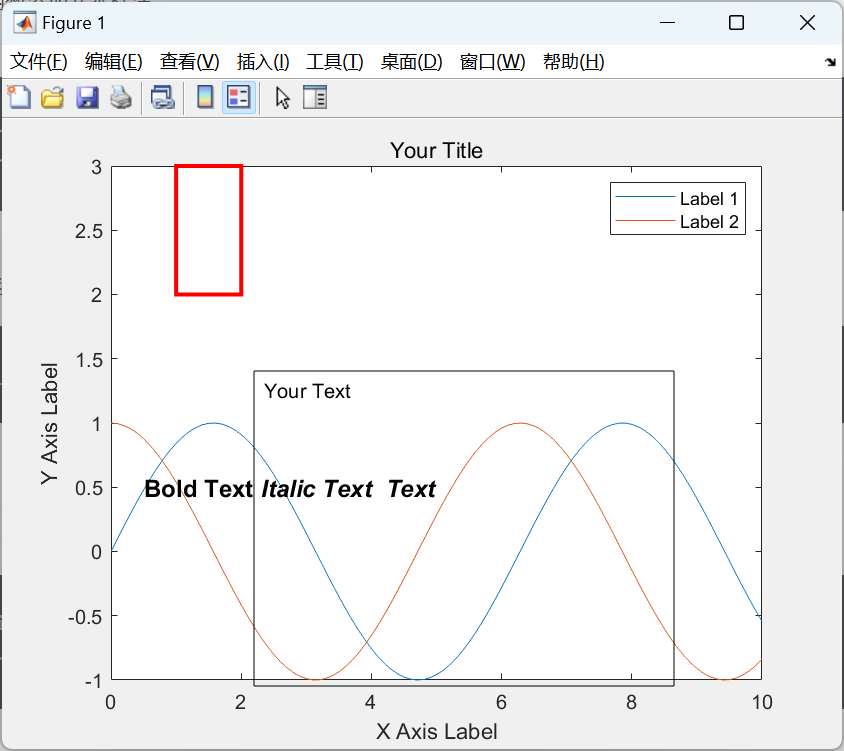

7、注释格式

使用标准的文本格式，如斜体、粗体、下标、上标等，以使标注更具可读性和美观性。

text(x, y, '\bf{Bold Text} \it{Italic Text} \fontsize{12} Text', 'FontSize', 12);

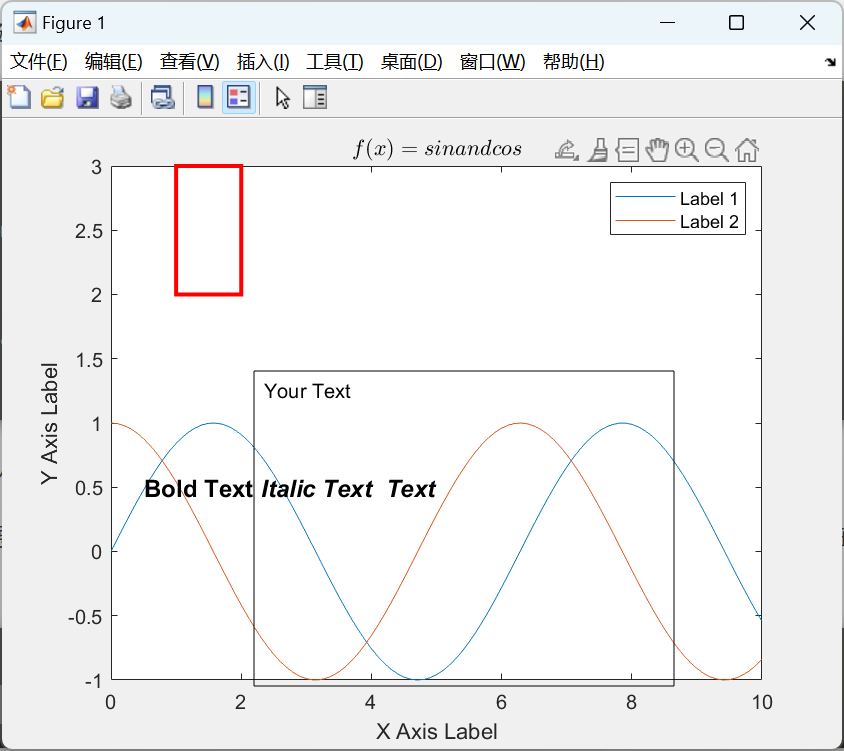

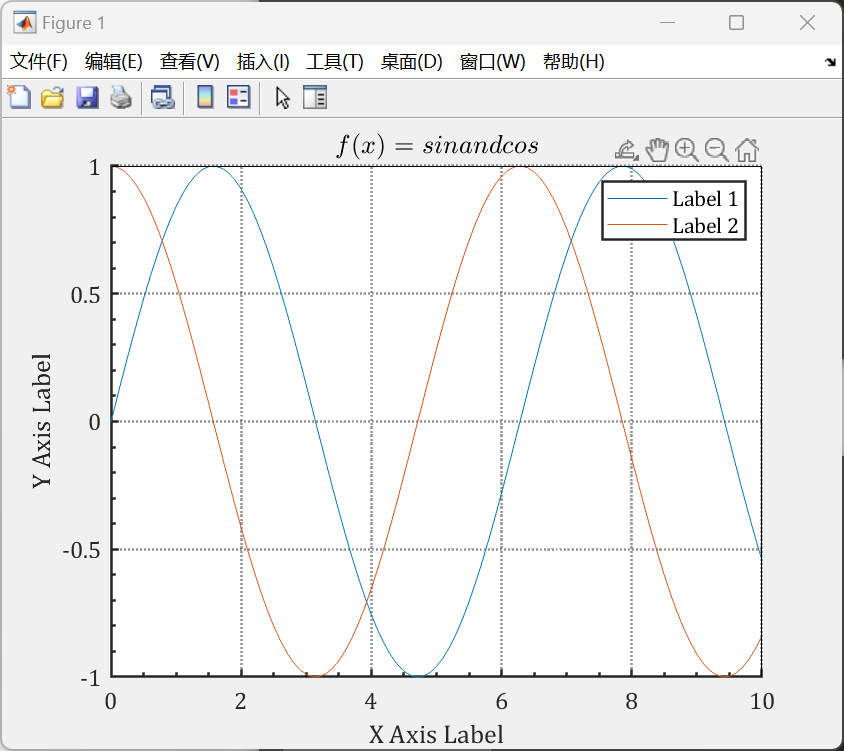

8、以Latex解译方式的数学变量和公式的图形标注

对需要展示的变量或公式，用键盘美元符$符号包含，即$f(x)=sin and cos$，然后在图题（title)、坐标轴标注（XLabel\YLabel）、刻度（XTike/YTike）等代码行中添加

title('$f(x)=sin and cos$','Interpreter','Latex')

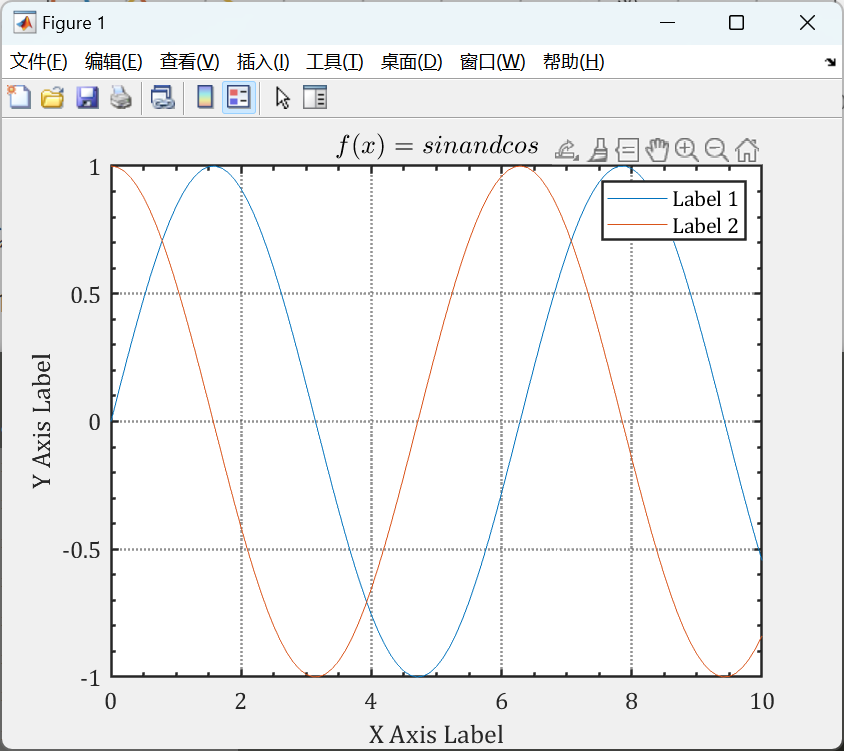

9、坐标轴修饰

ax = gca; hold on; box onax.XGrid = 'on';ax.YGrid = 'on';ax.XMinorTick = 'on';ax.YMinorTick = 'on';ax.LineWidth = 1.2;ax.GridLineStyle = ':';ax.FontName = 'Cambria';ax.FontSize = 12;ax.GridAlpha = .5;

10、移除右上部刻度

box offax = axes('Position',get(gca,'Position'),...    'Color','none',...    'XAxisLocation','top',...    'YAxisLocation','right',...    'XColor','k',...    'YColor','k');set(ax,'YTick', []);set(ax,'XTick', []);
