UE5 - 把ArchvizExplorer项目改造成自己的数字孪生项目 - 开发记要

参考：
https://blog.csdn.net/qq_17523181/article/details/133853099
https://blog.csdn.net/qq_17523181/article/details/134455597

1. 安装项目

https://www.unrealengine.com/marketplace/zh-CN/product/archviz-explorer
https://karldetroit.com/archviz-explorer-documentation/

• 官网下载的是一个简单版，需要下载扩展，更新项目，变成完整版，目前使用UE5.1

https://drive.google.com/drive/folders/1s3l4BIMBV-oYYMs7WrQIseM9YGOk5h5U
https://download.csdn.net/download/qq_17523181/88433056

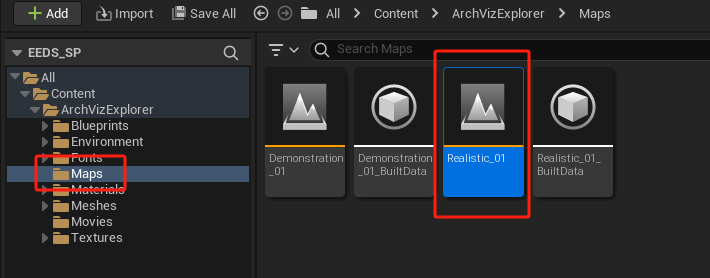

打开Realistic_01的Map

---

2. 项目清理

• 项目开始时，保存一个新的Map

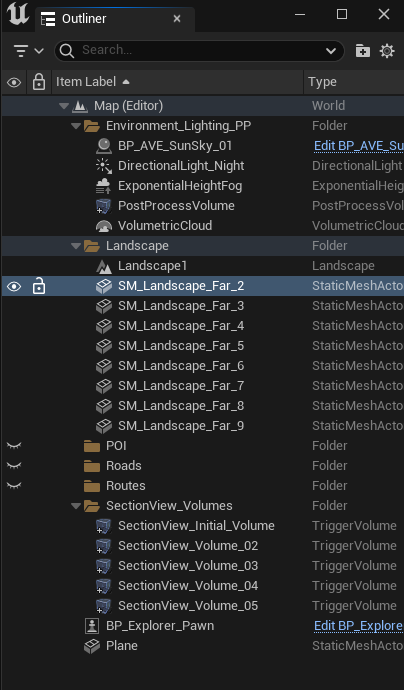

• 清理出一个最小的项目：


• 其中SectionView_Volumes也清理掉。

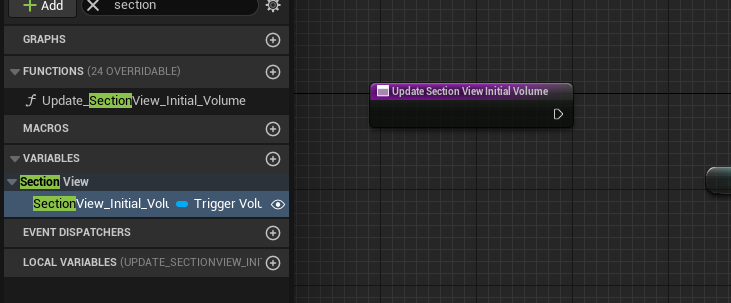

• 调整蓝图BP_Explorer_PC、BP_Explorer_Pawn，相关SectionView、Update Section View Initial volume部分删除


• BP_Explorer_PC相关部分也删除


• 删除完毕后，运行无报错

---

3. UI隐藏

• 隐藏UI各种界面，保留地图标签与指南针功能

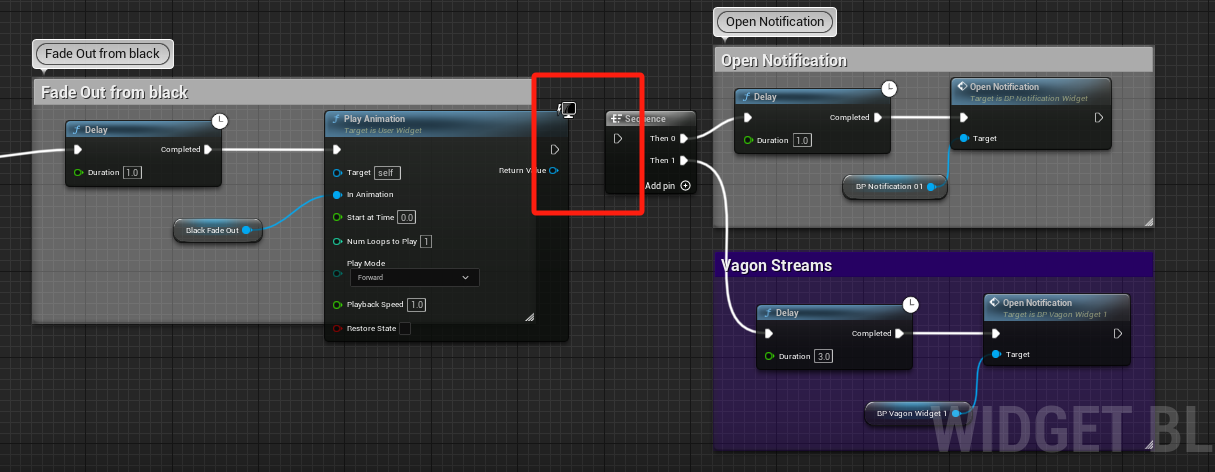

• 打开BP_MasterMenu_Widget，断开蓝图，隐藏广告
  把

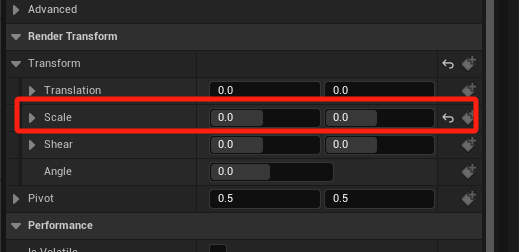

• 把要隐藏的，Transform部分，大小调整为0，


---

3. 整体说明

（1）关于蓝图

• BP_Explorer_GameInstance：全局实例类，保存全部POI、Route、Pawn与选择状态
• BP_Explorer_GameMode：里面没有脚本，主要确定PlayerController与Pawn

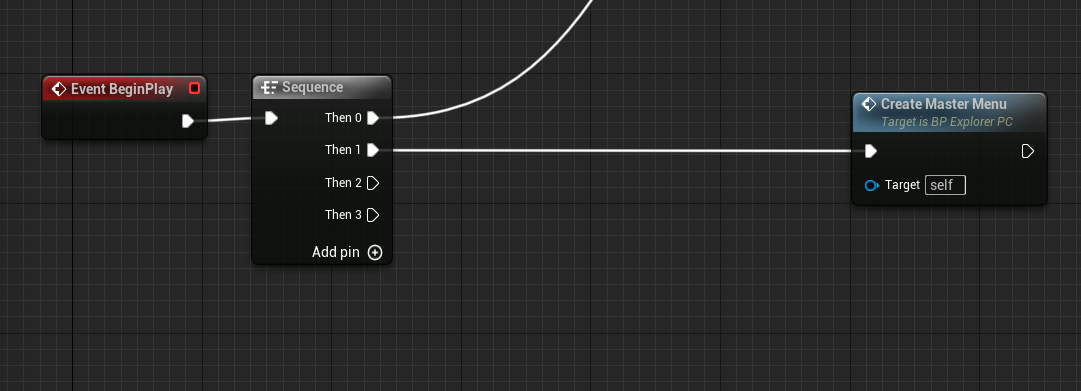

• BP_Explorer_PC：为BP_Explorer_GameInstance（GI）赋值，创建UI，切换Pawn（地图与360度全景）等
• BP_Explorer_Pawn：主镜头各类功能
• BP_POI：观察点位、区块显示
• PB_Route：道路线效果
• PB_RoadTool：夜晚道路效果
  （2）关于一些插件

目标是一个双屏互动的数字孪生项目，一些可能用到的插件：

• WebSocket：用于双屏互动控制

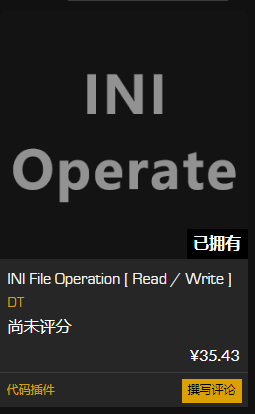

• INI操作：用于一些外部配置

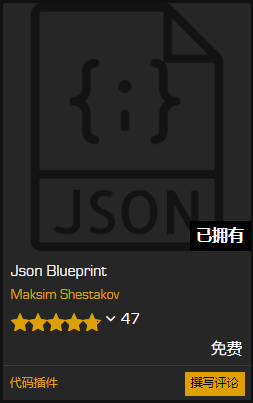

• Json操作：用于websocket传输或读取外部数据


4. BP_Route说明

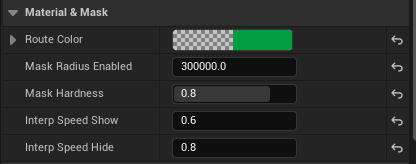

(1) Route设置

• Route Color：线条颜色
• Mask Radius Enabled：线条的影响半径，这个值和线条的实际长度有关系
• Mask Hardness：线条透明过渡的部分，1是没有透明过渡，0是非常透明
• Interp Speed Show：显示速度，建议这个值调小，显示时动画效果比较明显，0.2
• Interp Speed Hide：隐藏速度

默认线条以中心位置，向往扩散

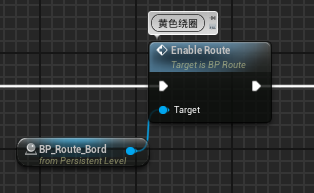

(2) Route蓝图

---

5. BP_POI - 镜头运用

（1）POI设置

• POI是镜头的中心点，所以POI一定要布置在被观察物体的中间位置
• POI要调整镜头的弹簧臂来控制摄像机的拍摄角度

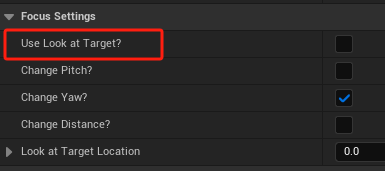

• 要调整弹簧臂，还要先关闭POIl里的Look at Target属性

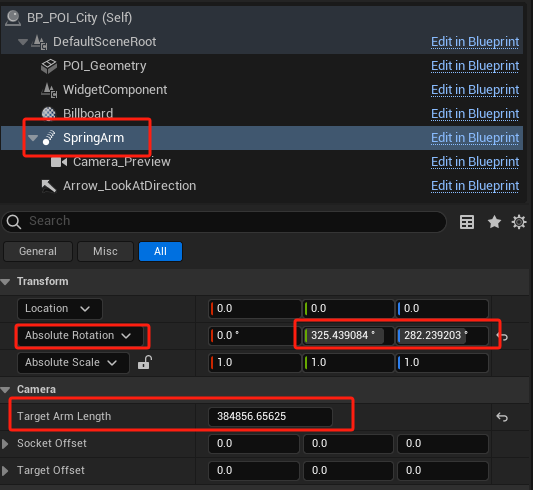

• 调整弹簧臂，需要把Rotation调整为世界坐标，距离调整Arm Length

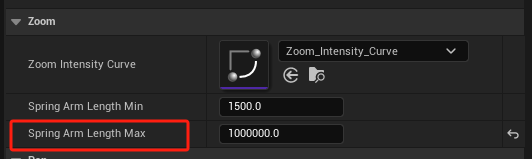

• 弹簧臂的最大距离可能需要调整，在BP_Explorer_Pawn里

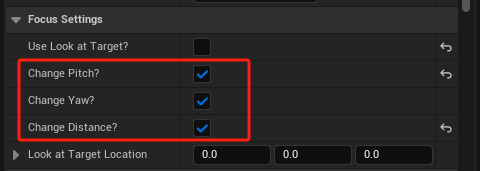

• 调用Select POI显示设定的位置，需要设置几个Change项

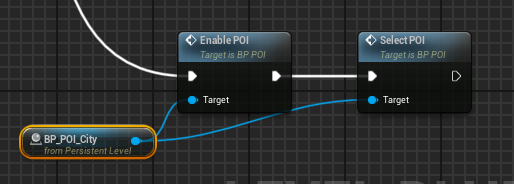

（2）POI蓝图
