皮尔斯晶振电路的参数计算

今天看一下皮尔斯晶振电路,就长下面这个样子。

在这里插入图片描述

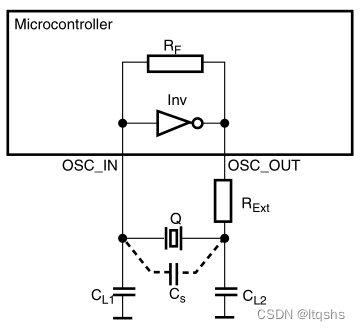

皮尔斯晶振电路

来看一下电路参数作用及如何计算,帮助更好地设计MCU的晶振电路。

Rf: 晶振内部反馈电阻,它的作用是使反向器作为放大器工作,并接在Vin和Vout上,使放大器的Vout = Vin,从而强制它运行在线性区内。

不同的晶振,反馈电阻不一样,如下ST给出了对应的范围。

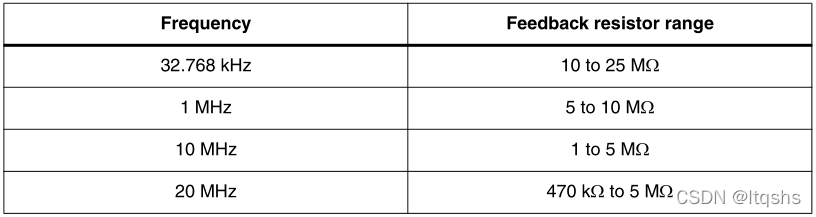

在这里插入图片描述

不同频率晶振反馈电阻的范围

这个参数我们可以不用管。

Inv: 内部的反相器,作为放大器来用。

Q: 晶振/晶体。

Cs: 杂散电容,晶振的两个脚与PCB线路的杂散电容,一般在2~7pF之间。

Cl1、Cl2: 匹配电容,我们需要计算的,公式如下:

Cl: 晶振的负载电容,芯片的数据手册上一般会给出。

假设,,那:,则:。

: 外接电阻,这个电阻用来限制晶体的驱动功率,当晶体的功率耗散大于制造商的指定值,则要加,避免晶体被过驱动,当晶体上的功率耗散小于制造商的指定值,则不需要加,或者为0欧姆。

下面这个公式,反应了和的关系。

: 是晶体的最大驱动功率。

: 晶体的等效串联电阻。

和参数可以在晶振的规格书中找到。

是流过晶振电流的有效值(均方根),用表示,即:

流过晶振电流的峰峰值,用表示,等于有效值的倍,即:

我们再用示波器测量出晶振的驱动电流,这个值超过时,就需要加了。

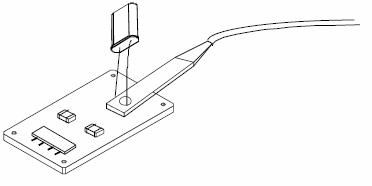

在这里插入图片描述

用示波器测试晶振的驱动电流
当确定了需要加,如何计算呢?

在这里插入图片描述

和构成低通滤波器
如上图,和其实构成了一个低通滤波器,通带频率不能小于谐振频率,即可算出初始值。

π
算出后,还要再计算一下晶振的增益余量,增益余量用表示,增益裕量值为5是保证振荡器有效起振的最小值。

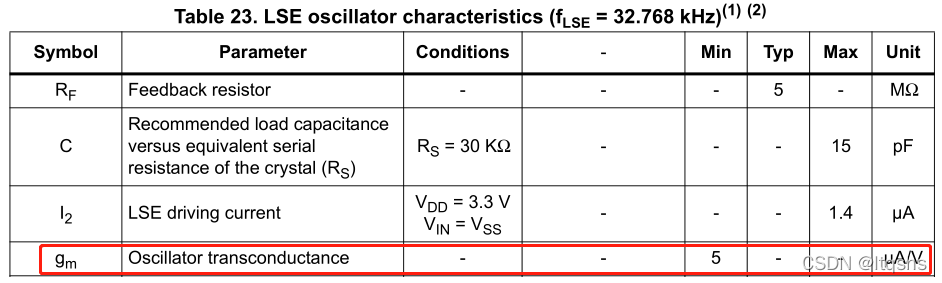

: 是晶振的跨导,在芯片的规格书中可以看到这个参数。

在这里插入图片描述

: 是的临界值,有一个公式:

和都是已知的,可以算出增益余量,有的规格书会直接给出这个参数。

电路加了后,的公式里面需要加上,变为:

需要重新计算增益余量,看是否达到要求。

上面公式中的一些参数都可以在晶振的规格书中找到。

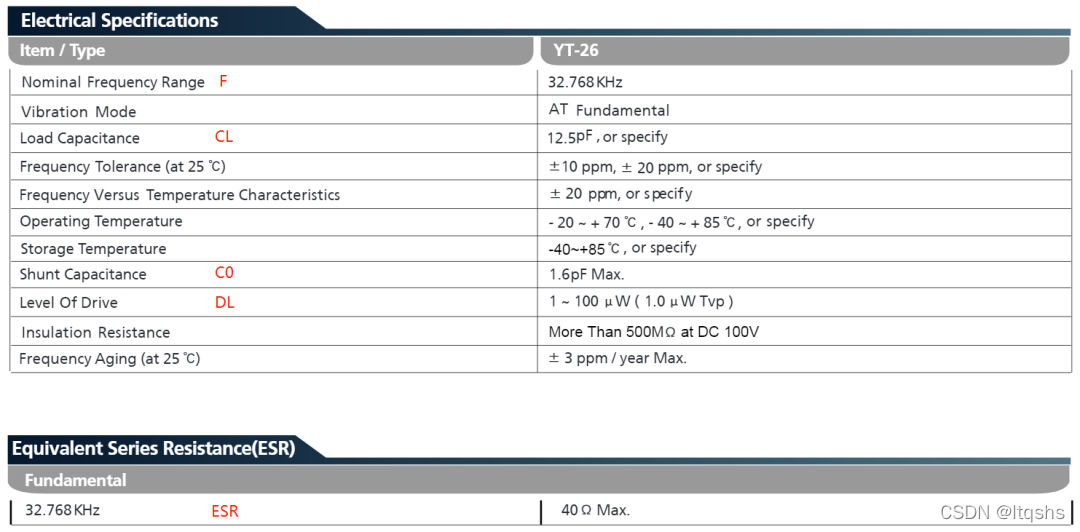

在这里插入图片描述

晶振规格书里面的一些参数
今天的内容到这里就结束了,希望对你有帮助。
