TVS管和ESD管的技术指标和选型指南

瞬态电压抑制器简称TVS，是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点。

ESD静电保护管是一种常用性的过压、静电保护元件，保护电子设备中敏感电路免遭静电影响。ESD静电保护管并联于电路中，当电路正常运作时，ESD静电保护管处于高阻态，不影响线路正常工作；当电路出现异常过压并击穿电压时，迅速由高阻态转为低阻态，给予瞬间电流提供阻抗导通路径，把异常电压箝制在一个安全的水平，从而保护被保护IC或线路。

技术指标

Ipp:最大反向峰值电流，这个值越大，产品性能越好。
Vc@Ipp：钳位电压，达到最大电流Ipp时的钳位电压值。
Vrwm：最大方向工作电压，被保护的信号，其正常工作时的电压不能超过这个电压。
Vbr：反向击穿电压，当反向电压超过这个值时，反向电流会急剧增加。
Cj：结电容，一般是pF级别，用在高速信号线上，比如USB2.0的D+和D-。
Ppp：测试出来的最大Ipp乘以此时的钳位电压Vc。

选型指南

Vrwm不得小于被保护信号的工作电压。从减少漏电的角度考虑，Vrwm比保护信号的工作电压越大，漏电流越小。从保护强度的角度考虑，Vrwm越接近信号工作电压，管子的钳位电压Vc越低，对信号的保护作用越好。

ESD管和TVS管的防护等级要大于产品本身要求的防护等级。ESD管和TVS管的静电钳位电压、浪涌钳位电压越低越好。管子的保护性能主要跟钳位电压有关。

TVS管的功率要求：假设要通过200V的浪涌，要求钳位电压是20V以内，浪涌测试仪的内阻是2Ω，所以最大输出电流是（200V-20V）/2Ω=90A，则要选择管子功率在90A*20V=1800W功率以上。如果这个TVS管的钳位电压小于20V，对功率的要求会低一些。

省流：先看Vrwm反向工作电压，再看Vc钳位电压，然后看Ppp峰值脉冲功率。

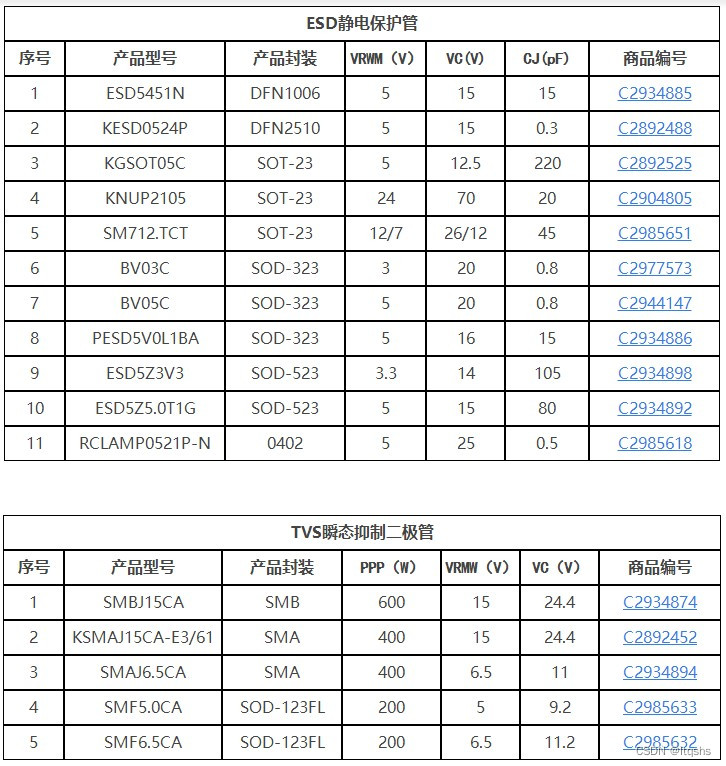

产品推荐
