【电路笔记】LM358运放电路参数设计

实验目的:利用LM358放大电路对电流取样信号进行放大,且模拟浪涌状态,外加300K的干扰信号,分析运放输出波形的变化,选取合适的参数。

一、对仅使用电阻反馈放大的电路进行测试

① 对原电路不外加干扰信号进行测试:主要的电路图如下:

在这里插入图片描述

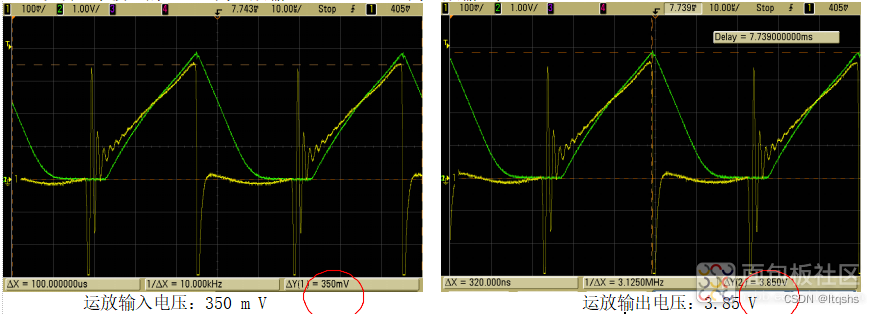

测试的波形如下:

说明:示波器的
1 通道为运放输入 ,黄色
2 通道为运放输出,绿色。
在这里插入图片描述

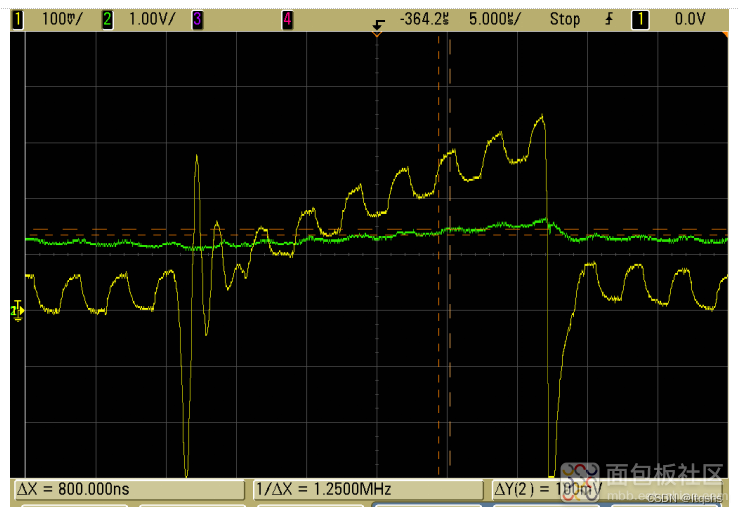

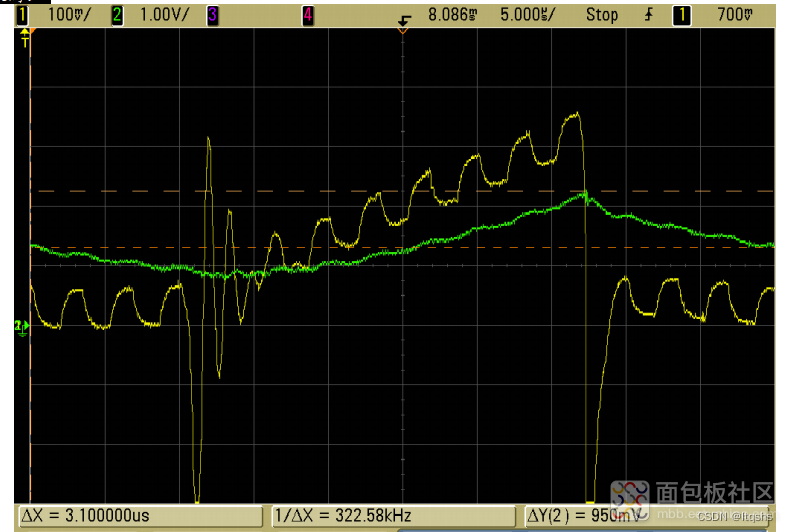

② 在运放的输入端外加f=300KHz的干扰信号,与原信号叠加后测试,波形如下:
主输入信号:

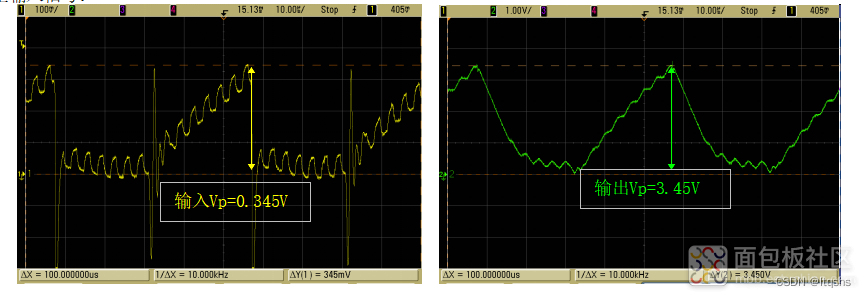

在这里插入图片描述

干扰信号:

在这里插入图片描述

由输出对应输入的情况可知,在高频信号时,叠加在输入的干扰信号未能及时的得到响应。进行步骤二测试

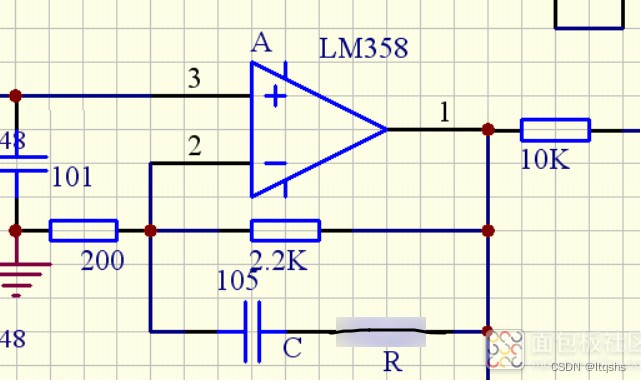

二、在反馈回路并联一电容。

在这里插入图片描述

主要测试电容为(101、102、103、104),测试波形如下:

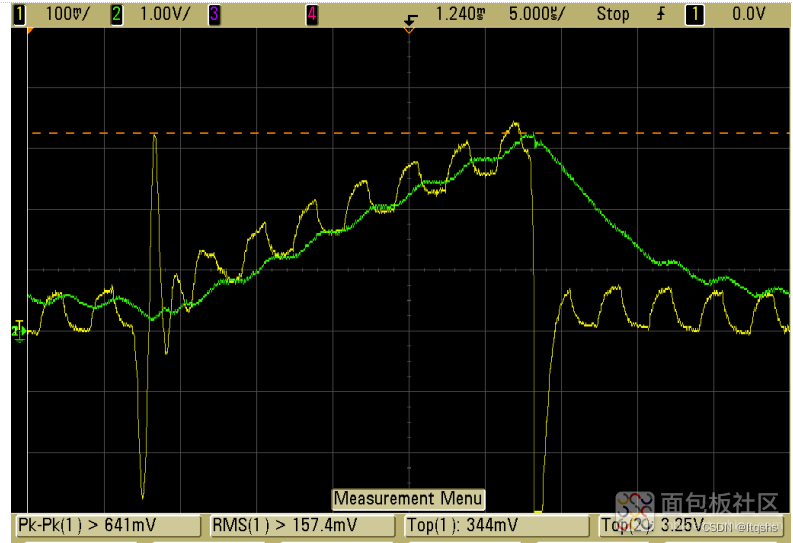

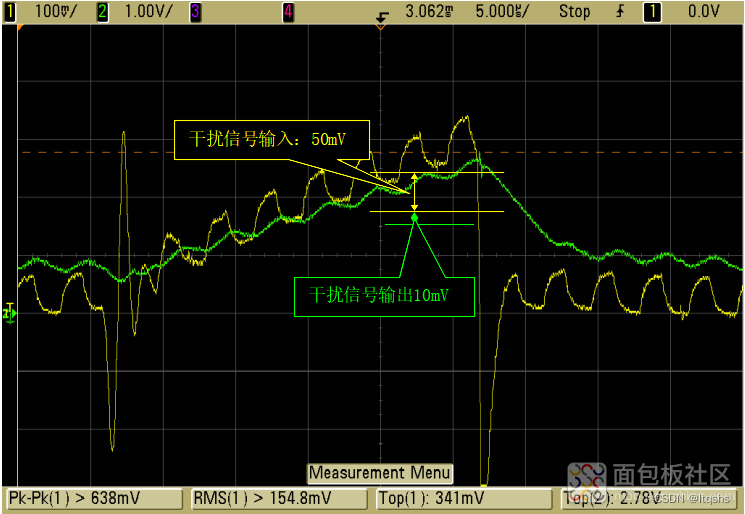

2.1 C取101时:

在这里插入图片描述

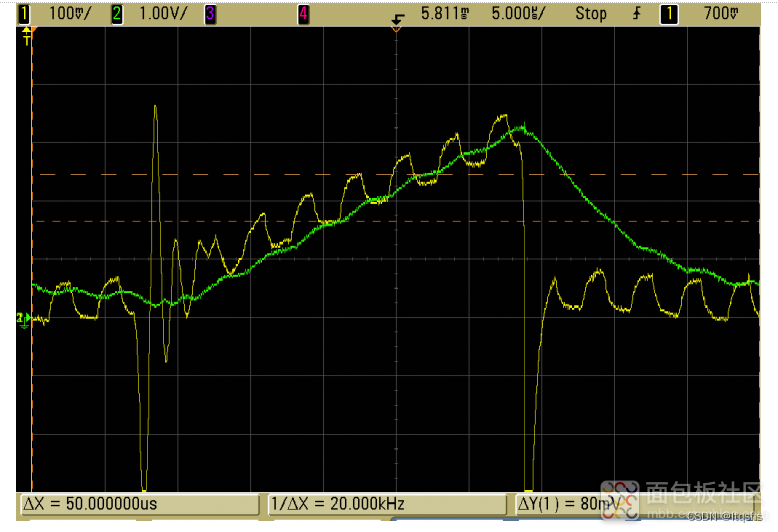

2.2 C取102时:

在这里插入图片描述

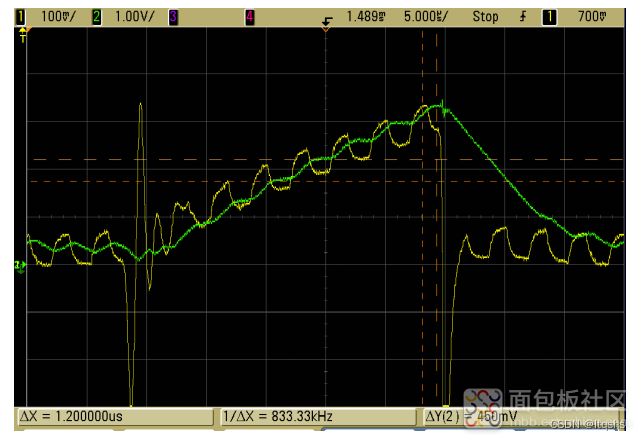

2.3 C取103时:

在这里插入图片描述

2.4 C取104时:

在这里插入图片描述

从以上波形,可以看出干扰信号并未得到放大。电容取值越大,放大越趋于平缓。故电容取值不宜

过大。因此进行步骤三得测试。

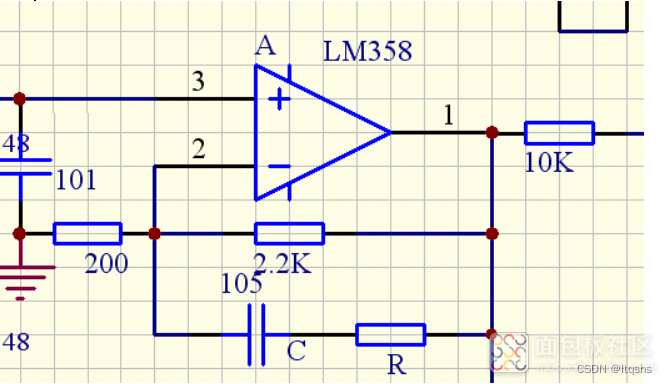

三、 在电容前端增加一电阻,增加高频响应阻抗

主要的电路图如下:

在这里插入图片描述

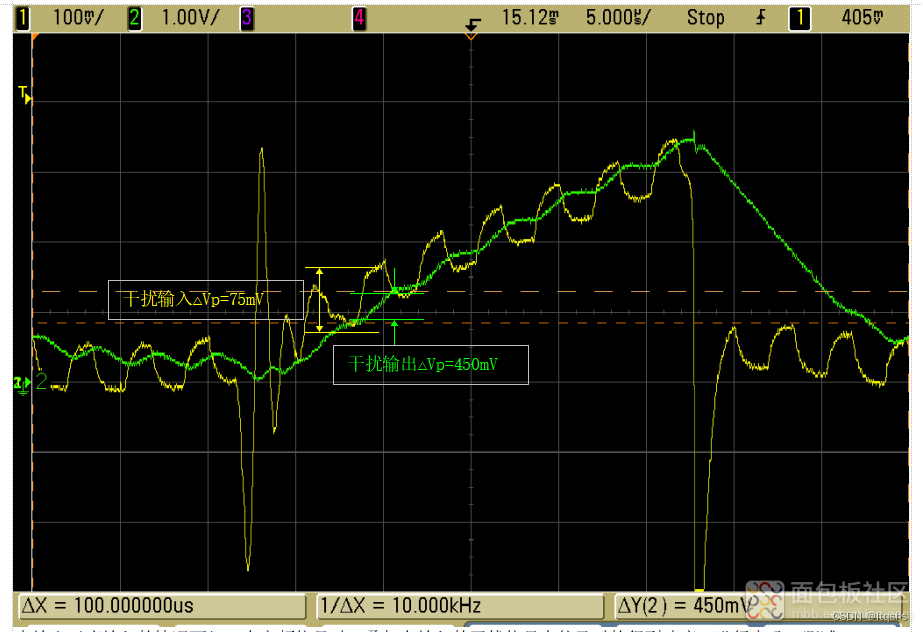

通过改变R、C的值,测试的波形如下:
C取102,R取2K时:
在这里插入图片描述

干扰信号近似放大倍数为:0倍
C取103,R取2K时:

在这里插入图片描述

干扰信号近似放大倍数为:0.2倍

从此次的测试可知,改变反馈电容我们可以看出,增加电阻并不能改善响应得波形。

小结:通过对比我们以下得出以下结论:

1、 LM358的单位增益带宽为1.1M,要对300K的干扰信号进行10倍的放大是无法实现的;

2、 要求输入信号进行10倍的放大,最大的带宽为100K,由下图可见:

在这里插入图片描述

参考原文:《【电路笔记】LM358运放电路参数设计》
