CAN总线负载率和传输时间计算

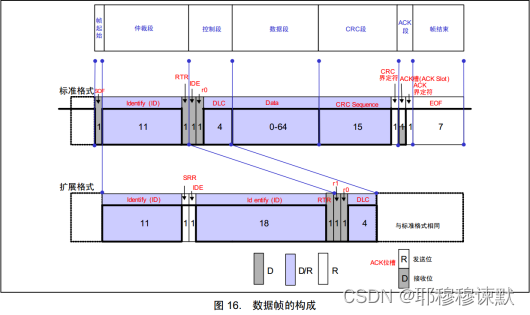

1.如下图所示 CAN数据帧用扩展格式计算一帧约包含125 Bit。
在这里插入图片描述
2.总线波特率250KBit/s
1 Bit时间 = 1 / (250* 1000* 1000) = 4us
因此一帧数据 时间(4 us/bit * 125bit) = 500us
因此间隔1ms发一帧数据负载率在 50%
3.总线波特率500KBit/s
1 Bit时间 = 1 / (500* 1000* 1000) = 2us
因此一帧数据 时间(2 us/bit * 125bit) = 250us
因此间隔1ms发一帧数据负载率在 25%
