光纤收发器 制作思路（上）

        光纤收发器，我们要了解他的功能用途，以及转换原理，可以参见前面几章的博文；

　    光电收发器是用局域网中光电信号的转换，而仅仅是信号转换，没有接口协议的转换。一般用在园区网内较长距离，不适于布双绞线的环境。不过随着网络技术的发展，光电转换器和光猫的概念越来越模糊，近期两者基本可以统一为同一种设备了，光电转换器也成为光猫的学名。

        明白其功能后，我们相关的参数,看看同类产品参数：同样也是前面几篇博文的信息

• 1 个 RJ45 电口和 1 个 SC/ST/FC 光口，实现双绞线和光纤之间的光电信号转换；
• 具有 10M/100M 自适应能力 ;
• 电口能自适应直通线 / 交叉线连接方式 ;
• 具有全双工 / 半双工工作模式；
• 支持 IEEE802.3X 全双工流量控制和半双工背压流量控制 ;
• 有 6 个 LED 指示灯： Power ， TX 100 ， TX Link/Act ， FX 100 ， FX Link/Act ， FDX/Col ；
• 便于监测收发器的工作状态和判断故障原因；
• 有外置、内置电源两种类型： AC100 ～ 265V / DC5V 开关电源；

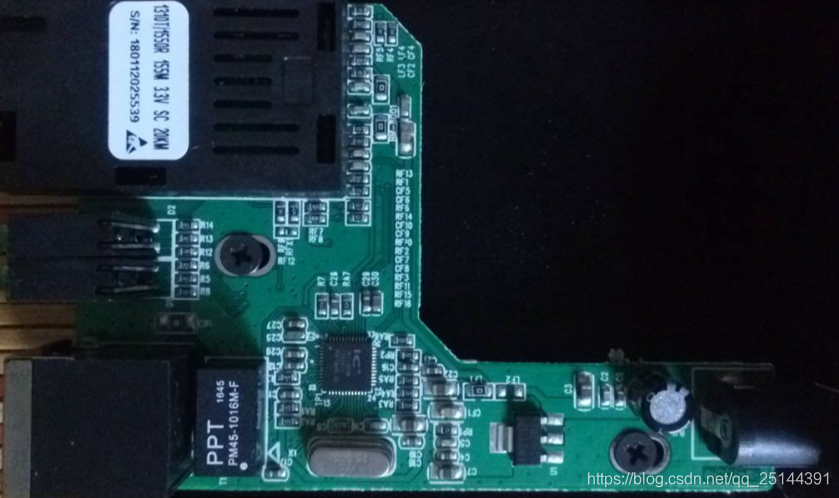

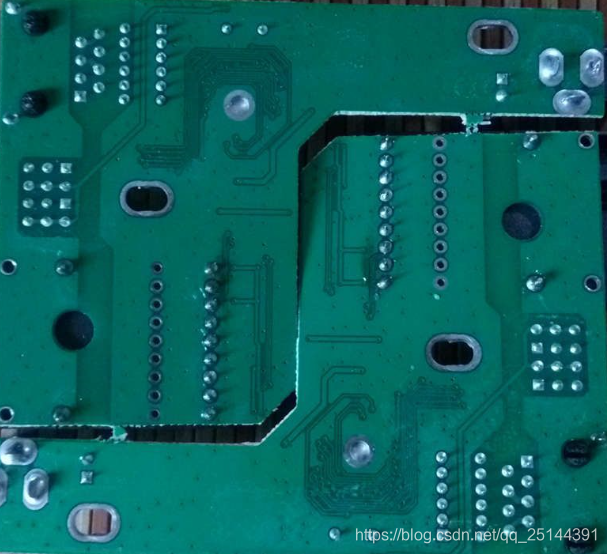

       然后，非常感谢网友分想其拆机教程，让我们了解他的核心芯片：





可以看到：其核心芯片IP113A

而IP113A不能和RJ45模块直接相连，中间增加一个隔离变压器

最后根据参考电路绘制出电路模型，下一步进行投板实验
