运放 - 输出阻抗（Open loop output resistance）Ro

        我们知道运放的特点都是高输入阻抗，低输出阻抗；而假设的理想运放更是将输入阻抗近似到无穷大，输出阻抗趋近于零；高输入阻抗是为是减小对前级的影响，而低输出阻抗带负载能力强，所以在小信号放大电路中我们总是在前级设计一个跟随电路，提高电路的性能。

        然而运放并不是理想运放，所以每个datasheet会列出它在极限条件下参数值供我们参考，在datasheet中有一个参数：开环输出阻抗（Open loop output resistance）Ro。如果没有给出这个明确值，可以参考大神的文章自己计算。运放datasheet中未给出Ro的值时，请参照Tim Green的应用文档集“运算放大器的稳定性”第三篇。

        那么什么情况下我们需要考虑输出阻抗呢？

        由于Ro的存在，并且不像理解运放中的为零，运放在驱动容性负载时，就会出问题了。主要问题是Ro和负载电容相互作用给放电大路的环路增益引入一个极点。

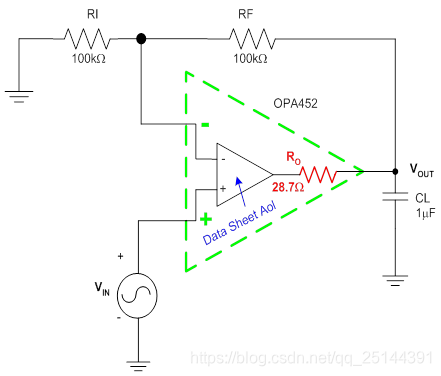

        copy一个大神的帖子：https://e2echina.ti.com/question_answer/analog/amplifiers/f/52/t/23358

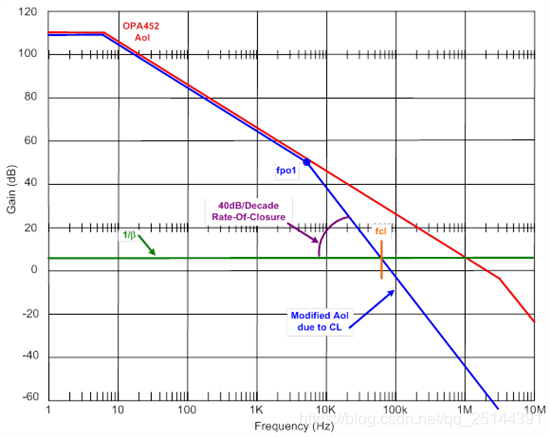

f（po1）  = 1/(2ΠRC),很容及计算出这个极点f（po1） = 5.545kHz,将环路增益画成了波特图进行分析

引入的这一新的极点Fpo1使得运放的开环益在Fpo1以后以40dB/dec的速度滚降。它反馈系数倒数的直线时在相交点fcl时闭合速度为40dB/dec。这足以使放大电路不稳定了。（注：放大电路稳定性的判据为开环增益Aol曲线与反馈系数的倒数曲线在相交点fcl处的闭合速度为20dB/dec则放大电路稳定）

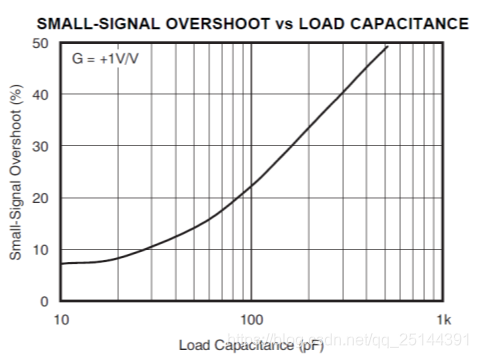

即使放大电路没有发生震荡，它也会使得放大电路对方波响应时有一个过冲。如下图，是在不同负载电路下小信号过冲的曲线。从曲线中可以看出，500pF的负载电路可以使放大电路过冲达50%。这个曲线很重要哦，在很多运放的datasheet中会给出。

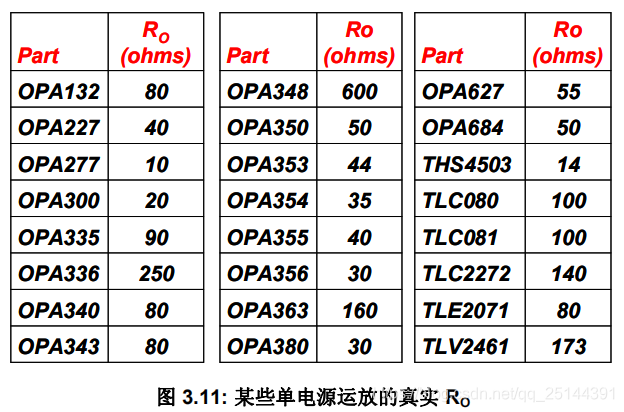

我们截取一下部分单电源运放的实测Ro,来自于“运算放大器的稳定性”

从上面一个图例我们假设一个使用环境，运放驱动一个容性负载（设置0.1uF）输出，那么极点范围主要在

2.6K~160K(Hz)间，引用一个网友的原帖：如果是要做高频信号的长线驱动，则RO的大小有影响。就是RO和输出电容CL会组成一个极点，会影响AMP的主POLE ，因为RO会随着频率的增加而增加，则POLE会左移，可能引起自激。（https://bbs.21ic.com/icview-210488-1-1.html）
