RE辐射发射整改的查找干扰源

辐射发射不像传导干扰，查找辐射源和辐射路径都比较费时间，因此其整改的难度也比较大，可能是屏蔽没做好，可能是地没接好，可能是某根线产生了天线效应。

1.怎么查找干扰源

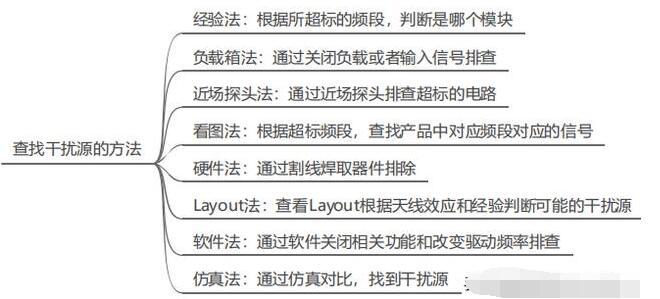

辐射发射整改的第一步是查找干扰源和耦合路径，否则后面的整改就毫无头绪全靠运气。查找干扰源的方法，笔者总结了一下，主要分为以下几种。经验法指的是经验老道的工程师根据超标的频段就知道是产品的哪个模块导致的。一方面你需要有丰富的EMC经验，另一方面你需要对产品非常熟悉。如果你EMC经验足够丰富，对产品不是很熟悉，也可以像老中医一样，采用望闻问切的方法找到超标的原因。如果你是一个新手，既没有什么EMC经验，对产品又不熟悉，你也不要绝望，老老实实的按图中的其他方法来查，你也一样可以找到问题。负载箱法其实是一种排除法。通过关闭不同的负载和输出信号，使怀疑的模块不工作来一个个排查，这种方法虽然很土，但只要你有耐心，总能找到干扰源。当然这种方法只适合于干扰源是输入模块和输出模块。如果是晶振，电源Buck这样的内部模块，该方法不太好用，可以考虑近场探头法。近场探头法是指通过频谱分析仪的进场探头在被测产品上一个区域一个区域的排查。如果对应的频段近场探头测到的干扰比较大，很有可能辐射发射的超标也与之有关。当然这种方法对于带外壳的产品需要开盖，具有一定的局限性，但特别适合于控制器等产品。看图法和Layout法是需要有一定的EMC经验和EMC常识的，要不你也看不出什么名堂。硬件法和软件法也是属于排除法，不需要有多少经验，但需要耐得住寂寞，沉得住气。而仿真法对工程师的要求比较高，需要有一定的仿真积累
