简介

在这里插入图片描述
RectTransform组件继承自Transform, 它控制UI对象的位置，尺寸，旋转和坐标系原点等信息。
除了Canvas外，每个带有RectTransform组件的对象并不能单独存在，必须是另一个带有RectTransform组件对象的子节点。
这也能说明为什么当我们创建一个UI对象的时候，Unity会自动为我们创建一个Canvas对象，并且将该对象至于Canvas的子节点。

Anchors

Anchors是UI对象在其父节点矩形区域的锚心位置，它由两个值组成，anchorMin和anchorMax。

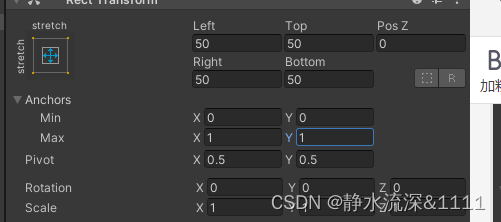

在这里插入图片描述

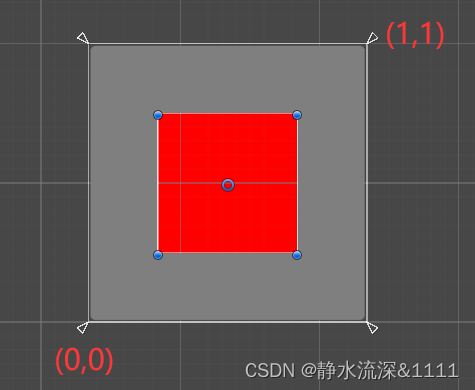

anchorMin和anchorMax是一个Vector2类型的变量，x,y 的取值在0-1之间，对应于所在点位置占据父节点区域的对应轴向上的百分比。那么父节点的左下角就是Vector2(0,0)，右上角则为（1,1）。

当我们设置anchorMin和anchorMax的值的时候，将会出现以下几种情形。

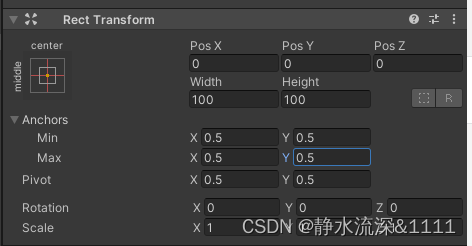

anchorMin == anchorMax

当锚心位置重合，可设置属性如上图。锚心点重合又称作绝对布局，即UI对象的大小并不受父节点的影响，保持不变。位置信息则是 Pivot 与锚心位置的向量差。

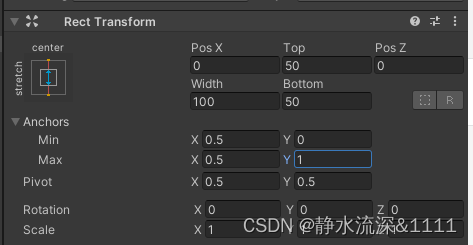

anchorMin.x == anchorMax.x && anchorMin.y !=c anchorMax.y

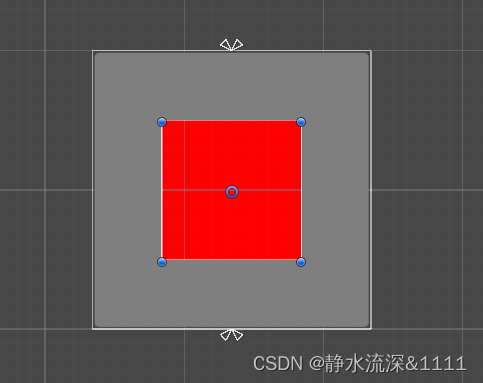

x点重合，y点不重合，可见y轴上有一定的距离差，那么我们可以设置PosX与锚心点的距离差，但是PosY将变成与父节点上下边的距离，当父节点的高度发生变化，子节点将始终保持与父节点的上下边框的距离。

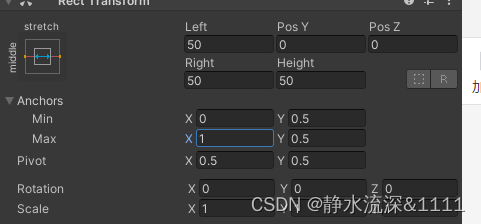

anchorMin.x != anchorMax.x && anchorMin.y == anchorMax.y

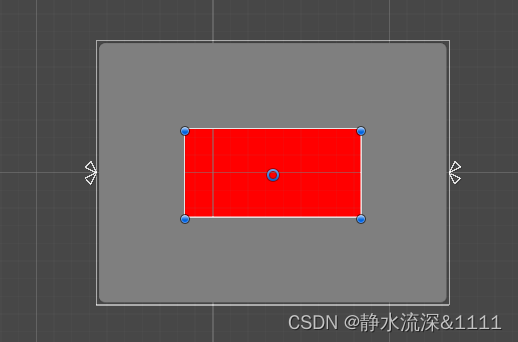

x点不重合，y点重合，可见x轴上有一定的距离差，那么我们可以设置PosY与锚心点的距离差，但是PosX将变成与父节点左右边的距离，当父节点的宽度发生变化，子节点将始终保持与父节点的左右边框的距离。

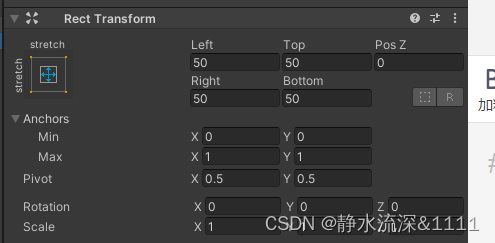

anchorMin.x != anchorMax.x && anchorMin.y != anchorMax.y

当x,y 均不相等，那么锚心点将形成一个矩形框，我们设置的是每条边到对应锚框的边的距离。

当锚心点重合，我们称之为绝对布局，当锚心点不相等时，则形成了相对布局，通过以上对anchor的分析，我们也能理解，为什么我们的RectTransform组件需要依赖于父对象的RectTransform组件。

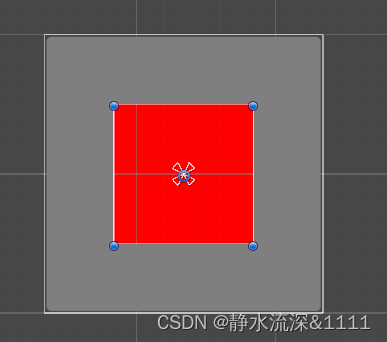

Pivot

在这里插入图片描述

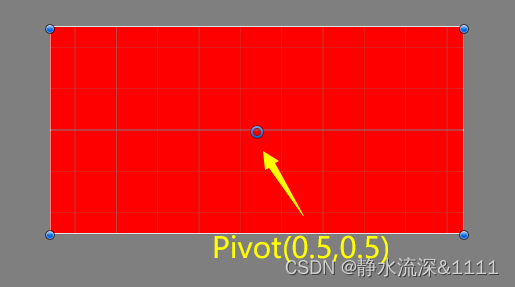

pivot 是节点自身的坐标系原点位置，Vector2 类型，取值为0-1，表示自身对应轴向上的百分比。
在绝对布局下，PosX和PosY的值就是Pivot到锚点的值。

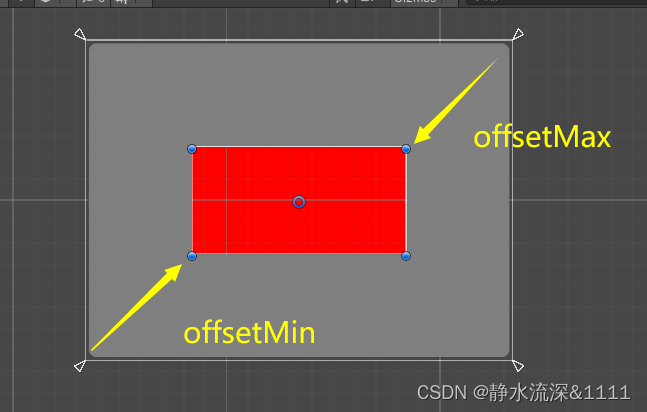

Offset

OffsetMax：
OffsetMax: 矩形框右上角坐标 - AnchorMax所在坐标
OffsetMin: 矩形框左下角坐标 - AnchorMin所在坐标

在锚框的情况下我们可以在代码里面动态的去调整UI元素相对边界的距离，其次更重要的是，利用这这两个值就可以计算出sizeDelta的值

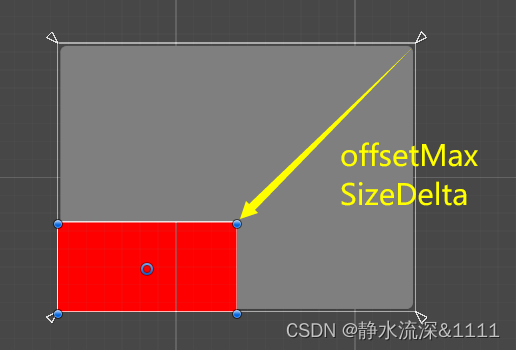

sizeDelta

sizeDelta = OffsetMax - OffsetMin

在锚点情况下，offsetMax和offsetMin的起点相同，根据向量相减的三角形法则可以得到一个新的向量，这个新的向量的X和Y的大小正好UI元素的宽和高相等，所以在这个时候去设置sizeDelta的值，可以直接调整UI元素的大小
在锚框的情况下，offstMax减去offsetMin，得到的将不再是UI元素的大小这个向量代表的物理意义是，sizeDelta.x值就是UI元素的宽度与的锚框宽度的差值，sizeDelta.y的值就是UI元素的的高度与的锚框高度的差值(sizeDelta.x：UI宽度 - 锚框宽度；sizeDelta.y：UI高度 - 锚框高度)

anchoredPosition

通过直接设置anchoredPosition的值可以改变UI元素的位置，但也是要分锚点和锚框的情况。

在使用锚点的情况下，anchoredPosition表征的是元素Pivot到Anchor的距离
在使用锚框的情况下，anchoredPosition表征的是元素Pivot到锚框中心点的距离

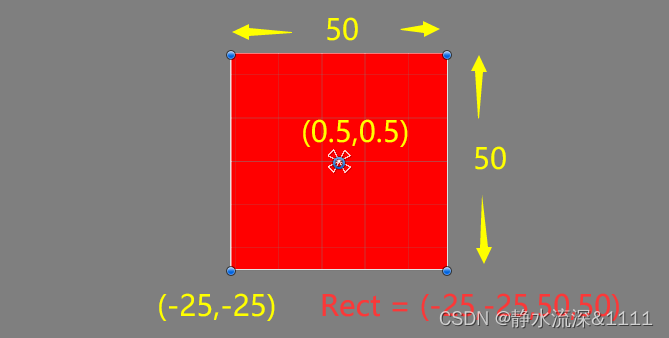

rect

在本地坐标系中对象的矩形框。
width: UI的框
height: UI的高
x: 左下角.x相对于Pivot.x 的距离
y: 左下角.y相对于Pivot.y 的距离
在这里插入图片描述

方法简介

SetSizeWithCurrentAnchors(Axis axis, float size);

这个方法无论在绝对布局还是相对布局的情况下，都可以通过直接设置rect中的width和height值来改变UI元素的大小。

  	public RectTransform rt;
    // Start is called before the first frame update
    void Start()
    {
        rt.SetSizeWithCurrentAnchors(RectTransform.Axis.Horizontal, 50);
        rt.SetSizeWithCurrentAnchors(RectTransform.Axis.Vertical, 50);
    }

SetInsetAndSizeFromParentEdge(Edge edge, float inset, float size);

可以根据父物体的Edge（某一边）去布局。其中第一个参数就是用于确定基准的边，第二个参数是UI元素的该边界与父物体该边界的距离，第三个元素是设定选定轴上UI元素的大小

首先以右边界为基准

private RectTransform rectTransform;
// Use this for initialization
void Start()
{
    rectTransform = GetComponent<RectTransform>();
    rectTransform.SetInsetAndSizeFromParentEdge(RectTransform.Edge.Right, 200, 400);

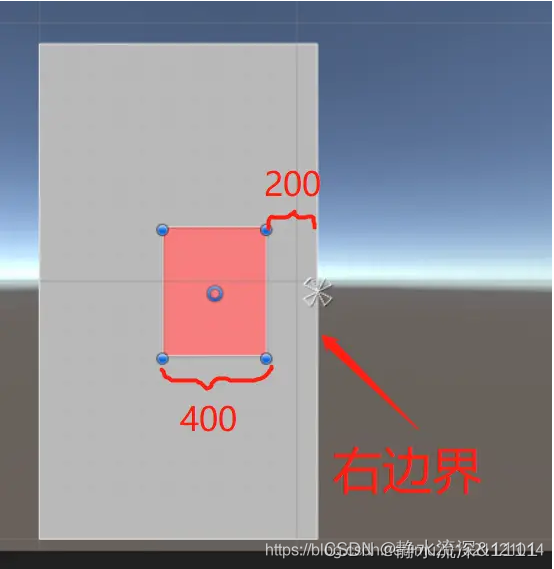

    //这种情况下我选定父物体的右边界为基准，结果如下图
}

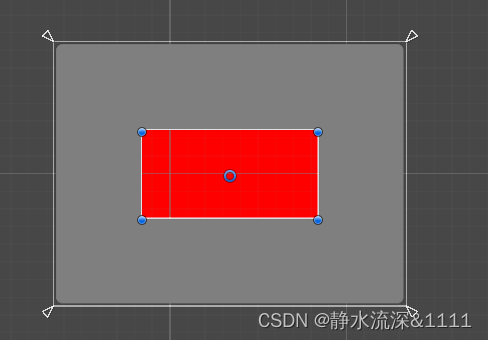

在这里插入图片描述

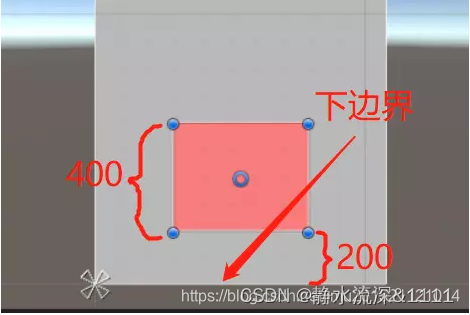

然后以下边界为基准

 private RectTransform rectTransform;
// Use this for initialization
void Start()
{
    rectTransform = GetComponent<RectTransform>();
    //rectTransform.SetInsetAndSizeFromParentEdge(RectTransform.Edge.Right, 200, 400);
    rectTransform.SetInsetAndSizeFromParentEdge(RectTransform.Edge.Bottom, 200, 400);
}

在这里插入图片描述
在使用这个方法的时候要注意锚点也会改变，改变的规则为

以左边界为基准时，anchorMin和anchorMax 的y不变x变为0.
以右边界为基准时，anchorMin和anchorMax 的y不变x变为1.
以上边界为基准时，anchorMin和anchorMax 的x不变y变为1.
以下边界为基准时，anchorMin和anchorMax 的x不变y变为0.

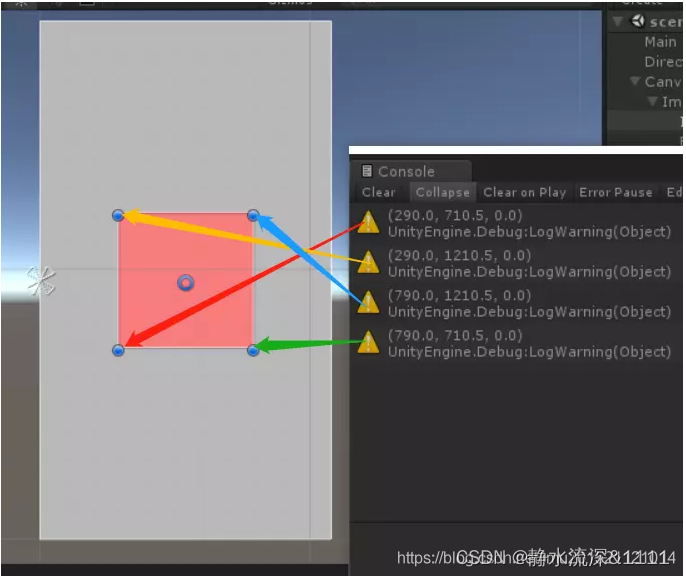

GetWorldCorners(Vector3[] fourCornersArray)

可以取得UI元素四个角的世界坐标，具体使用方法，先建立一个长度为4的vector3数组，然后传进这个方法，调用一次后，数组被赋值，里面的四个元素分别是UI的左下角，左上角，右上角，右下角。

  private RectTransform rectTransform;
    // Use this for initialization
    void Start()
    {
        rectTransform = GetComponent<RectTransform>();
        Vector3[] corners = new Vector3[4];
        rectTransform.GetWorldCorners(corners);
        foreach (Vector3 corner in corners)
            Debug.LogWarning(corner);
    }
