声明

以下内容为笔记性质，为个人理解，仅供参考，若有错误欢迎指正！
以下记录的数值可能存在浮点数误差。

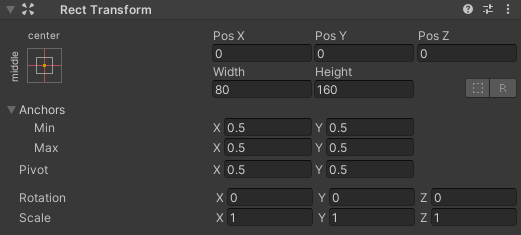

Rect Transform组件

Transform组件和RectTransform组件分别控制3D物体和UI物体在场景中的位置、旋转、缩放等基础属性。
RectTransform组件继承自Transform组件。
RectTransform组件在Transform组件的基础上增加了许多自己的特性。

🍦在Rect Transform众多属性中,首先要理解Pivot和Anchors两个属性,它们是理解其他属性的基础。同时，UI物体的位置也是由Pivot和Anchors共同决定的。

一.Pivot属性

图1:Pivot

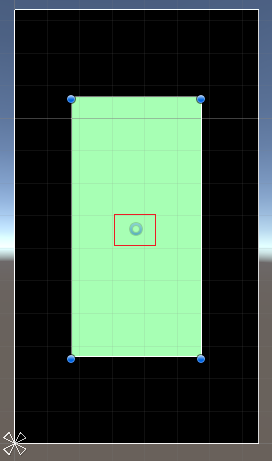

图2:Pivot
🍔Pivot即UI物体的 中心点 ,在场景中为蓝色小圆圈，如图2所示,Pivot默认为UI物体的中心点，圆圈颜色为灰蓝色，不可拖动。如果想要手动设置Pivot的位置，可以点击工具栏中的变换辅助图标进行切换，然后进行拖动就可以了。

图3：变换辅助图标
🍟如果你想要在RectTransform面板中通过输入数值精确的设置Pivot的位置。先要了解Pivot的坐标系规则，Pivot按照比例以UI物体的左下角为(0,0)点，右上角为(1,1)点，如下图：

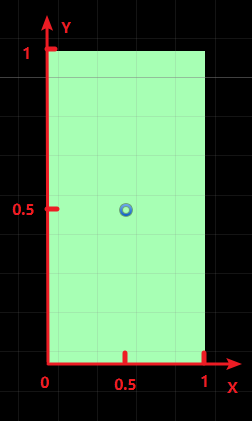

图4：Pivot坐标系规则

二.Anchor属性

🌭Anchors即锚点（或锚框），Anchors在Inspector面板中属性如图5所示，在场景中如图6和图7所示，如图所见，Anchors由4个三角形构成，左下方三角形的位置由Insprctor面板中Anchors中的Min控制，右上方三角形的位置由Max控制，并且它们共同决定了左上方和右下方三角形的位置。同时，Anchors分为重合和不重合两种情况，如图6和图7所见。
图5：Rect Transform面板中的Anchors属性

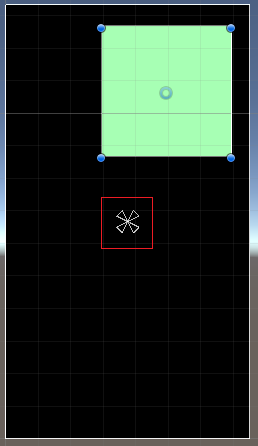

图6：场景中的Anchors（当两Anchor重合时）

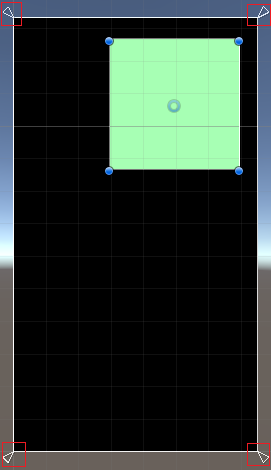

图7：场景中的Anchors（当两Anchor不重合时）
🍿如果想要设置锚点的位置，有三种设置的方式，分别是：

手动拖拽。
在Inspector面板中输入精确的值。
使用Inspector面板中的快捷设置。

🧇如果想要在Inspector面板中输入精确的值，先要了解Anchor的坐标系规则，Anchors的坐标系规则与Pivot的坐标系规则类似，同样按照比例，区别在于：Pivot基于自身UI，而Anchor是基于父物体UI。坐标系规则如图8所示。

图8：Anchors坐标系规则

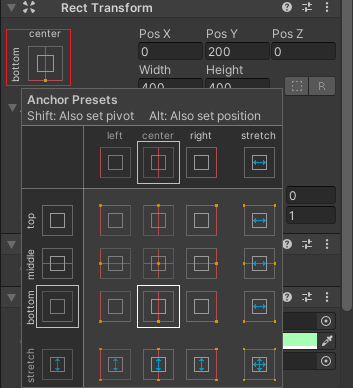

🥞如果想要使用Inspector面板中的快捷设置，快捷设置的位置如图9所示。

图9：锚点的快捷设置
🧈快捷设置给出了16种位置，包括9种Anchors重合的情况和7种Anchors不重合的情况，其中黄色的点表示Anchors的位置，蓝色双向箭头表示当父物体UI在此方向上拉伸时，子物体UI的变化方向。

🍞另外，快捷设置给出了额外的快捷设置，按住Shift的同时点击相应位置可设置Anchor和Pivot，前提是Pivot没有被锁定。按住Alt的同时点击相应的位置可以设置Anchors和UI物体的位置。

🍥了解完Pivot和Anchors，来看UI在场景中的位置是如何确定的。

🥐当Anchors重合时，无论父物体如何变化，Anchors与Pivot的距离保持不变。同时，在Inspector面板中，Rect Transform的属性中的Pos属性们表示了Pivot相对于Anchor的坐标，Width和Height表示UI物体的宽和高。如图10。

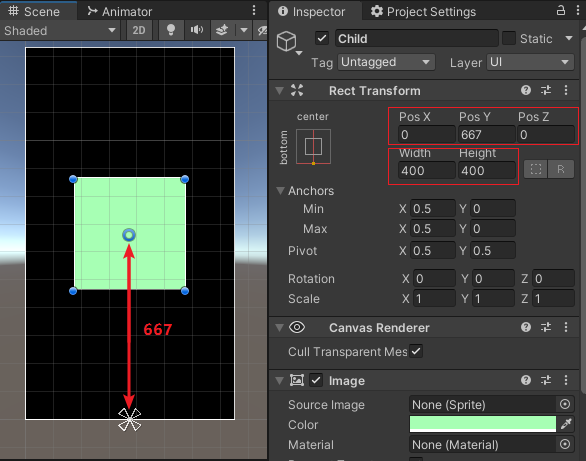

图10：Anchors重合时

🥨当Anchors不重合时，无论父物体如何变化，Anchors与UI物体的4个角（或者说是4条边）之间的距离保持不变。同时，在Inspector面板中，Rect Transform的属性中的Left，Top，Right，Bottom分别表示Anchors构成的锚框与UI物体左，上，右，下边界的距离。如图11。

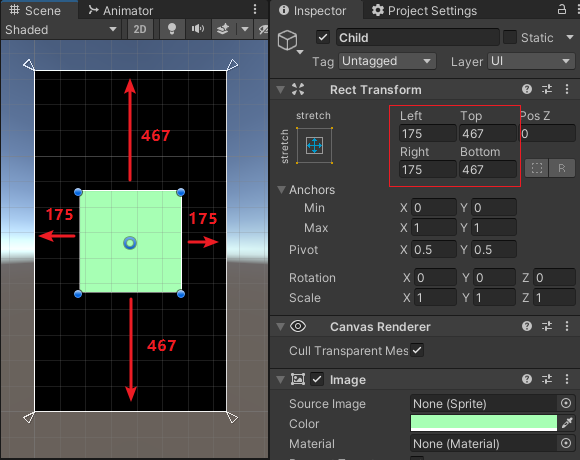

图11：Anchors不重合时

三.anchorPosition属性

🥯当Anchors重合时，anchorPosition表示Pivot相对于Anchors的坐标，如图12。
🥖当Anchors不重合时，anchorPosition表示Pivot相对于Anchors中心点的坐标，如图13。

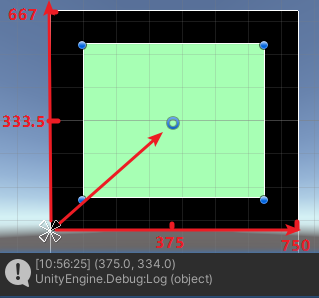

图12：anchorPosition（Anchors重合时）

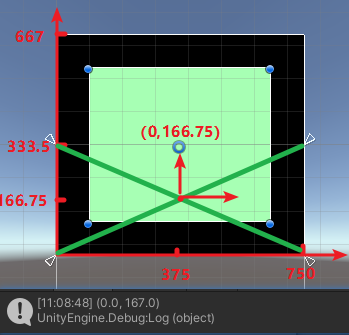

图13：anchorPosition（Anchors不重合时）

四.offsetMin和offsetMax属性

🧀offsetMin表示UI左下角相对于AnchorMin的坐标。offsetMax表示UI右上角相对于AnchorMax的坐标。Anchors重合时同理，如图14。

图14：offsetMin和offsetMax

五.sizeDelta属性

🥗sizeDelta表示offsetMax - offsetMin,如图15和图16。

当Anchors重合且在UI物体的中心处时，sizeDelta.x和sizeDelta.y分别表示UI物体的宽高,如图16。

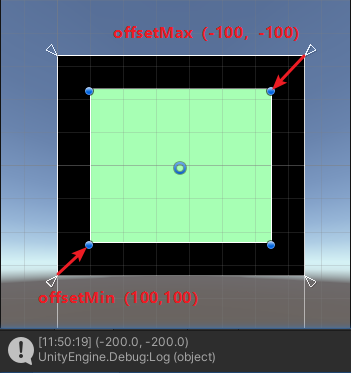

图15：sizeDelta（Anchors不重合）

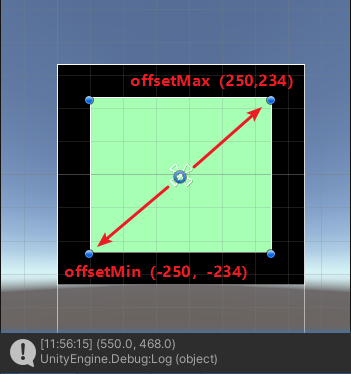

图16：sizeDelta（Anchors重合）

六.rect属性

🥪rect有4个属性值，rect.x和rect.y表示UI物体左下角相对于Pivot的坐标，width和height表示UI物体的宽度和高度，如图17。

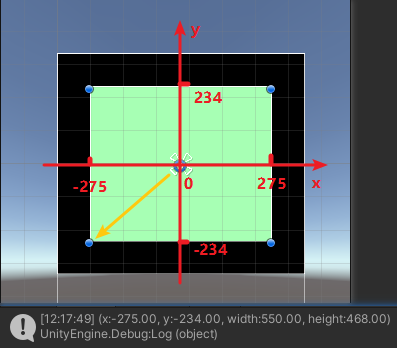

图17：rect

注：Width或Height带小数位数时，将Anchors:1.由重合变为不重合。2.不重合时改变锚框的大小。均会带来误差，推测为浮点数带来的误差。

七.pivot属性

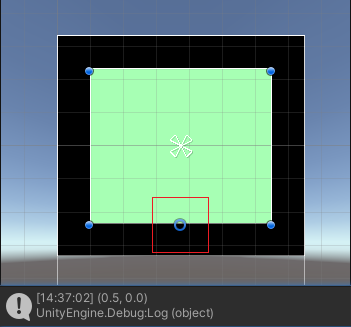

🌮 pivot属性即Pivot的比例坐标，如图18。
图18：pivot属性

八.anchorMin和anchorMax

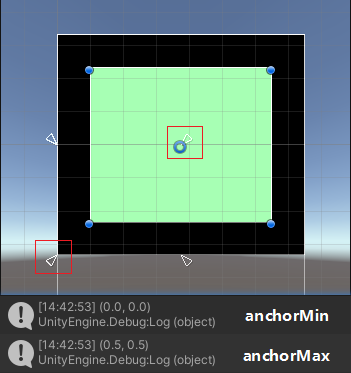

🌯anchorMin即Anchors中4个三角形中左下方三角形的比例坐标。anchorMax即Anchors中4个三角形中右上方三角形的比例坐标。如图19。
图19：anchorMin与anchorMax

九.参考

Unity进阶技巧 - RectTransform详解
