Unity Shader绘制Julia奇幻图形

原文链接 ： http://blog.csdn.net/zzlyw/article/details/53838932#comments

前言

数学之美，人人皆知。今天我们就来看看数学是怎样影响图形绘制效果的吧。我们采用Julia集作为绘制对象，展示一下数学框架下的优美图形。



1 基本理论

Julia集是在复平面上形成分形的点的集合。简单来说，我们可以通过一个方程的迭代来确定复平面上的哪些点属于Julia集合。

常数c是我们预定义的复数常量，z是复平面上的一个点。如果经过一定次数的迭代计算，z的模仍然在一定范围内，则认为该点是收敛的，属于Julia集；否则认为发散，不属于Julia集。通常c的取值会影响Julia集的形状。例如，我们定义c= -0.8+0.156i，我们就能绘制出类似下图的形状。

2 实现方法

首先建立Unity工程，建立scene，创建一个材质叫做DrawingMat.mat，创建一个Shader文件叫做Drawing.shader，创建一个脚本叫做Drawing.cs，并挂载到场景中的摄像机上。Drawing.cs有一个公有变量mat，需要与DrawingMat.mat绑定，而DrawingMat.mat的shader就使用我们创建的Drawing.shader。



Drawing.cs源代码如下：

[csharp]  view plain  copy



1. using UnityEngine;
2. using System.Collections;
3.
4. [ExecuteInEditMode]
5. public class Drawing : MonoBehaviour {
6.     public Material mat;
7.
8.     void Start () {
9.     }
10.     void Update () {
11.     }
12.     void OnRenderImage(RenderTexture src, RenderTexture dest) {
13.         Graphics.Blit(src, dest, mat);
14.     }
15. }

Drawing.shader源代码如下：

[csharp]  view plain  copy



1. Shader "Custom/Drawing"
2. {
3.     Properties
4.     {
5.         //定义基本属性，可以从编辑器里面进行设置的变量
6.         _MainTex ("Texture", 2D) = "white" {}
7.         cx("cx",range(-0.8,0.375))=-0.8
8.         cy("cy",range(-1,1))=0.156
9.         scale("scale",range(1,3))=1.6
10.     }
11.     SubShader
12.     {
13.         Tags { "RenderType"="Opaque" }
14.         LOD 100
15.         Pass
16.         {
17.             CGPROGRAM
18.             #pragma vertex vert
19.             #pragma fragment frag
20.             #include "UnityCG.cginc"
21.             struct appdata
22.             {
23.                 float4 vertex : POSITION;
24.                 float2 uv : TEXCOORD0;
25.             };
26.             struct v2f
27.             {
28.                 float2 uv : TEXCOORD0;
29.                 float4 vertex : SV_POSITION;
30.             };
31.             sampler2D _MainTex;
32.             float4 _MainTex_ST;
33.             float cx ; //复数c的实部
34.             float cy ; //复数c的虚部
35.             float scale;
36.             v2f vert (appdata v)
37.             {
38.                 v2f o;
39.                 o.vertex = mul(UNITY_MATRIX_MVP,v.vertex);
40.                 o.uv = v.uv.xy * _MainTex_ST.xy + _MainTex_ST.zw;
41.                 return o;
42.             }
43.             fixed4 frag (v2f i) : SV_Target
44.             {
45.                 float ax = scale*(0.5-i.uv.x)/0.5;  //迭代初始值的实部
46.                 float ay = scale*(0.5-i.uv.y)/0.5;  //迭代初始值的虚部
47.                 float juliaValue;
48.                 //进行200次迭代
49.                 for(int index=0;index<200;index++)
50.                 {
51.                     //迭代函数实现，先计算复数乘法，然后加上c
52.                     float _ax = ax*ax-ay*ay;
53.                     float _ay = ay*ax+ax*ay;
54.                     ax = _ax+cx;
55.                     ay = _ay+cy;
56.                     //计算模长，超过阈值则认为不属于Julia集，返回黑色
57.                     juliaValue = sqrt(ax*ax+ay*ay);
58.                     if(juliaValue > 100)
59.                     {
60.                         return fixed4(0,0,0,1);
61.                     }
62.                 }
63.                 //Julia集内部的点，需要根据Julia值来计算颜色，这个可以自己设置颜色
64.                 return fixed4(juliaValue,(fixed)(sin(_Time*100)+1)/2,(fixed)(cos(_Time*50)+1)/2,1);
65.             }
66.             ENDCG
67.         }
68.     }
69. }

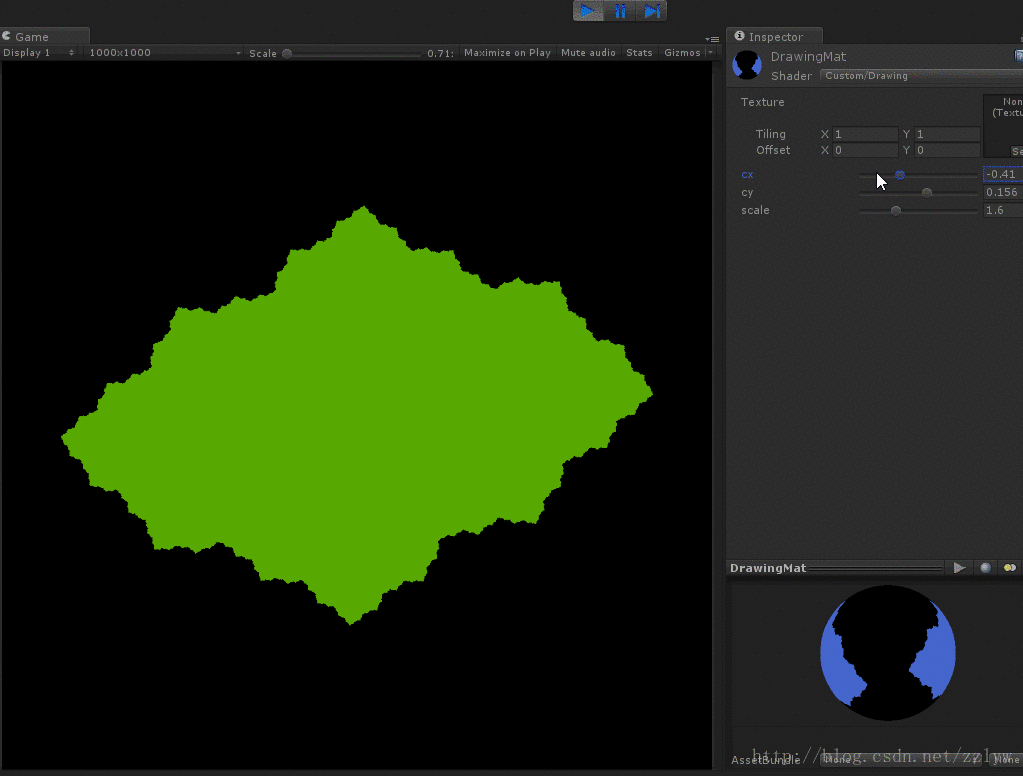

最终效果如下：
