硬件:如何选取多路开关光耦mos管模块—— MOSFET

1.模块作用

• 弱电控强电或强电控弱电；
• 类似于继电器的作用；继电器主要通过电磁吸引作用来控制大电流的开关动作，常用于弱电控制强电的场合。
• 与继电器相比，MOS管采用半导体材料，利用电场效应来控制电流通断，相比继电器具有更快的响应速度、更高的可靠性和更小的尺寸。MOS管的工作原理是基于半导体物理原理，不存在化学反应，通常不产生噪音。

模块淘宝链接

2.MOSFET原理

• MOS管的工作原理并不涉及化学变化，而是基于半导体物理原理。"MOS"代表金属-氧化物-半导体（Metal-Oxide-Semiconductor），是指金属、氧化物和半导体三者之间的结构。MOS管是一种场效应晶体管（FET）的一种，通过在半导体基底上沉积金属栅极和氧化物层，在栅极上加上控制电压，来调控通道两端的电荷分布，从而控制通道的导通和截止。
• MOS是金属氧化物半导体的缩写，而FET是场效应晶体管的统称，包括了MOSFET在内。MOSFET是FET的一种，在实际应用中常常以"MOS"来简称。

MOSFET原理视频介绍

3.光耦原理

• 光耦（Optocoupler）是一种电子元件，基本原理是利用光电器件将输入端和输出端电气隔离，通过光的转换来实现信号的传输。
• 典型的光耦器件由发光二极管和光敏三极管组成。
• 当输入信号加到光耦的LED端时，LED会发光，光线照射到光敏三极管上，激发光敏三极管中的电子，从而改变光敏晶体管的电阻值，实现信号的隔离和传输。
• 这种设计可以将输入和输出两个电路隔离开来，起到防止电气噪声、电气干扰的作用，保护高压和低压电路之间的安全。

光耦原理介绍视频

4.模块原理

多路开关光耦mos管模块就是利用光耦控制mos管的通断，同时保障高压和低压电路之间的安全。

5.模块选用

• 选择模块时一定要注意，有些模块只包含光耦隔离板。在我的第一次选择中犯了这个错误。尽管这些模块具有5V控制24V的功能，但由于光耦输出电流只有50mA，当连接被控元件时，电压会迅速下降至0V。
• 一定要注意模块中MOS管支持的最大功率、最大电压和最大电流是否符合被控元件的需求范围。

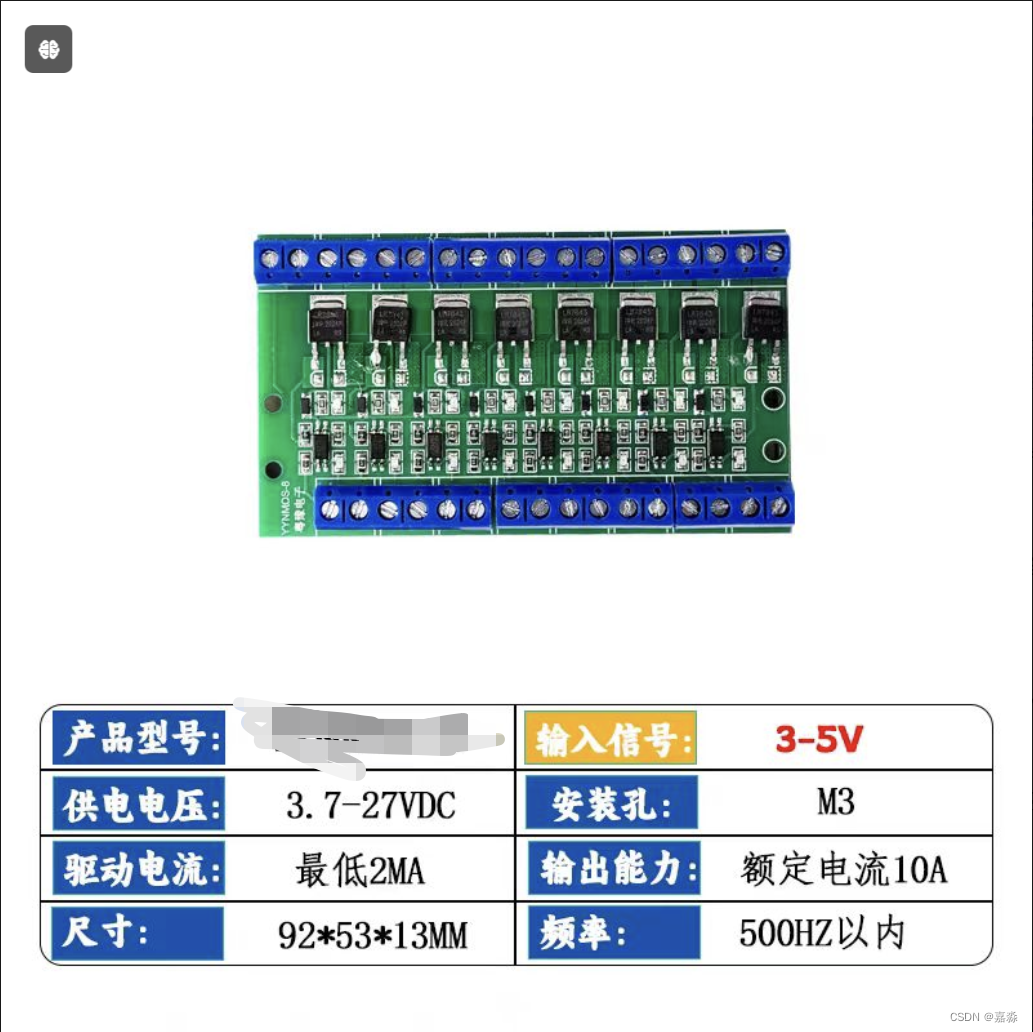

• 控制端

  • 输入信号：3-5V：输入控制信号电压范围是3伏特到5伏特；说明这个控制端适合连接嵌入式系统和单片机使用；
  • 驱动电流：最低2mA：每个通道的驱动电流最低需要2毫安；这意味着控制信号的电流最低需要2毫安，基本上单片机引脚输出的电流都是大于2mA，一般都是几十mA左右；
  • 频率：500HZ以内：该设备可以处理的最大频率为500赫兹。这意味着控制信号的频率不能超过500Hz，否则驱动板可能无法正常工作。

• 被控端

  • 供电电压：3.7-27VDC：该设备的工作电压范围为3.7伏特到27伏特直流电（DC）
  • 输出能力：额定电流10A：每个通道的最大输出电流为10安培；意味着
    这两项数据意味着该款mos管支持的最大功率为 27V * 10A = 270W
