PCB板焊盘孔径尺寸以及其他参数设计尺寸

（1）孔径尺寸：

若实物管脚为圆形：孔径尺寸（直径）=实际管脚直径+0.2_0.3mm(812mil)左右；

若实物为矩形尺寸：孔径尺寸（直径）=实际管脚对角线尺寸0.1mm_0.2mm(48);

(2)焊盘尺寸：常规焊盘尺寸=孔径尺寸（直径）+0.5mm(20mil)。

(3)过孔尺寸的加工：多层板最小内径0.2mm,最小外径0.45mm；双面板最小内径0.3mm，最小外径0.6mm；

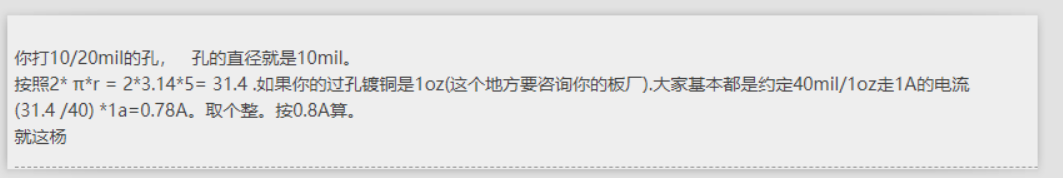

注：过孔单片焊环

过孔单片焊环
(4)焊盘到板子边沿间距：>5mil；

(5)最小字符数：线宽6mil,字符高32mil
(6)线间距/线宽 4mil/4mil
