altium designer AGND PGND单点连接的画法

在很多场合，模拟地AGND和功率地PGND是需要单点连接的，一般常用方法有使用0欧电阻连接，磁珠连接，还有直接在PCB上用走线或窄铺铜连接。

使用0欧电阻的缺点是，他不是真正的0欧，而且随着使用时间增加，阻值会变大，而且还存在焊接可靠性问题。

个人更推荐直接在PCB上使用走线或铜皮连接。

但是AGND和PGND是两个网络标号，在原理图或PCB中，都不允许直接进行电气连接。

那应该怎么做呢，答案是：使用NET TIE。

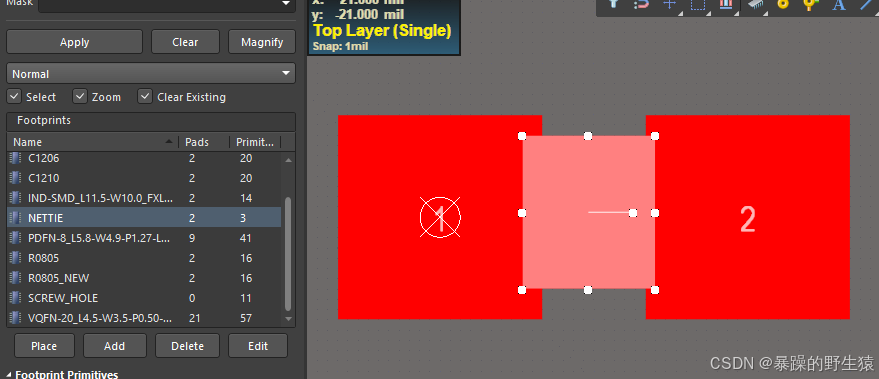

新建一个封装，我给他命令为NETTIE。放置两个焊盘，标号分别为1和2，然后使用铺铜或填充把这2个焊盘连起来，如下所示。注意铜皮不要覆盖两个焊盘的中心，否在在PCB中，软件无法自动捕捉焊盘中心。

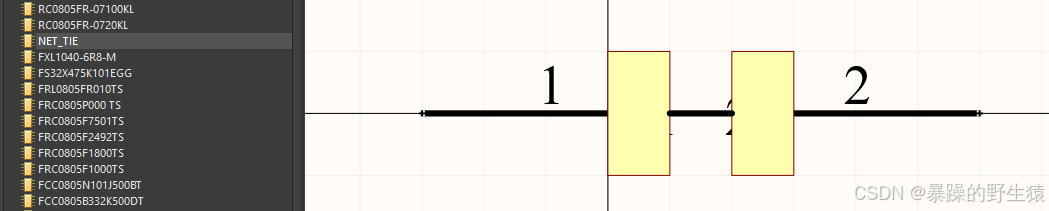

在原理图库中也新建一个元件，画两个引脚，位号也分别为1和2，我给他命名为NET_TIE

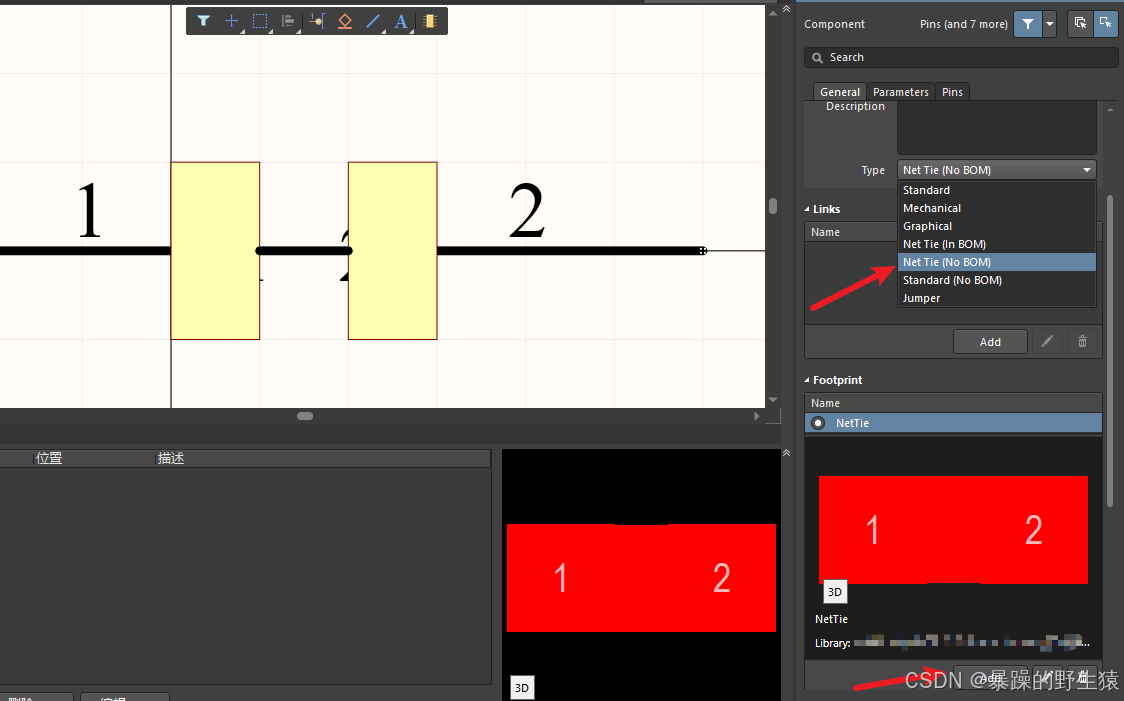

最后给原理图元件绑定封装即可，如下所示：关键点就是把这个原件的type设置为Net Tie（No BOM）

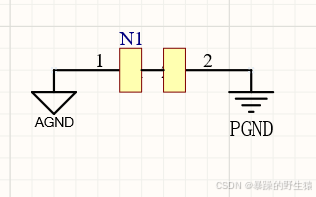

最后在 原理图中，把两个GND连起来就行了：
