1、引言（卷积概念）

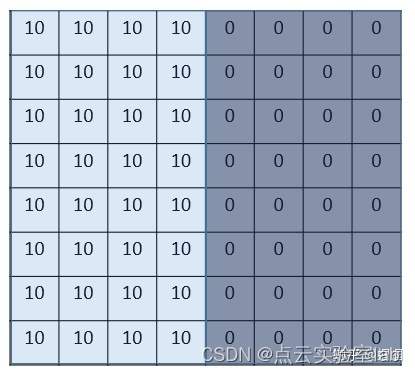

在介绍CNN中卷积概念之前，先介绍一个数字图像中“边缘检测edge detection”案例，以加深对卷积的认识。图中为大小8X8的灰度图片，图片中数值表示该像素的灰度值。像素值越大，颜色越亮，所以为了示意，我们把右边小像素的地方画成深色，图的中间两个颜色的分界线就是我们要检测的边界。

该怎么检测边界呢？我们可以设计这样的一个 滤波器（filter，也称为kernel），大小3×3：

然后，我们用这个filter，往我们的图片上“盖”，覆盖一块跟filter一样大的区域之后，对应元素相乘，然后求和。计算一个区域之后，就向其他区域挪动，接着计算，直到把原图片的每一个角落都覆盖到了为止。这个过程就是 “卷积”。（我们不用管卷积在数学上到底是指什么运算，我们只用知道在CNN中是怎么计算的。）这里的“挪动”，就涉及到一个步长，假如我们的步长是1，那么覆盖了一个地方之后，就挪一格，容易知道，总共可以覆盖6×6个不同的区域。

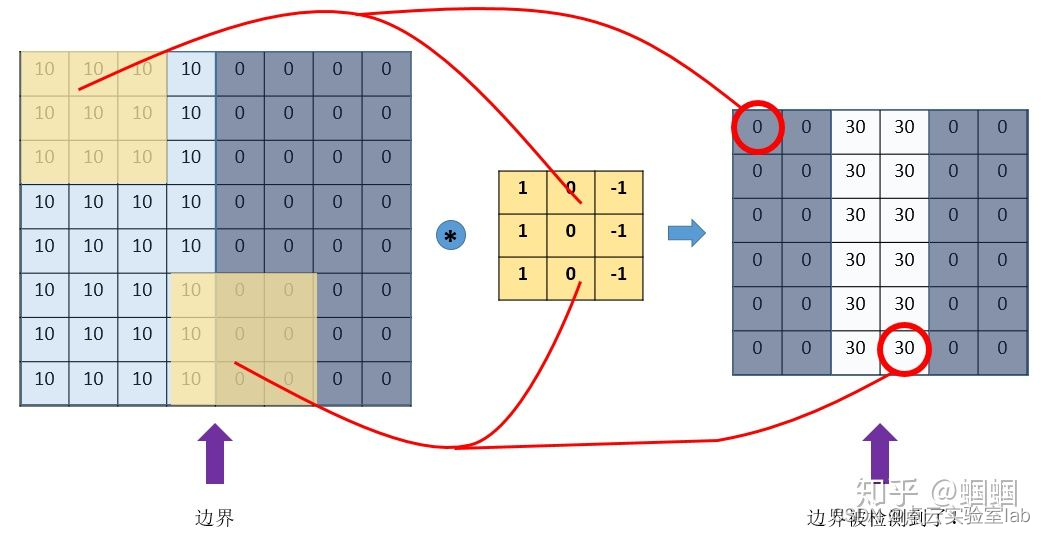

通过上述操作，发现边界被准确探测出。

卷积神经网络（CNN）中的卷积，就是通过一个个的filter，不断地提取特征，从局部的特征到总体的特征，从而进行图像识别等等功能。

那么问题来了，我们怎么可能去设计这么多各种各样的filter？首先，我们都不一定清楚对于一大堆图片，我们需要识别哪些特征，其次，就算知道了有哪些特征，想真的去设计出对应的filter，恐怕也并非易事，要知道，特征的数量可能是成千上万的。

其实学过神经网络之后，我们就知道，这些filter，根本就不用我们去设计，每个filter中的各个数字，不就是参数吗，我们可以通过大量的数据，来让机器自己去“学习”这些参数嘛。这就是CNN的原理。

2、CNN基本概念

在理解CNN中卷积概念后，有一些基本概念需要理解，包括padding填白、stride步长、pooling池化、对多通道图片卷积。

2.1 padding填白

从上面的引子中，我们可以知道，原图像在经过filter卷积之后，变小了，从(8，8)变成了(6，6)。假设我们再卷一次，那大小就变成了(4，4)了。

这样有啥问题呢？主要有两个问题：每次卷积，图像都缩小，这样卷不了几次就没了；相比于图片中间的点，图片边缘的点在卷积中被计算的次数很少。这样的话，边缘的信息就易于丢失。

为了解决这个问题，我们可以采用padding的方法。我们每次卷积前，先给图片周围都补一圈空白，让卷积之后图片跟原来一样大，同时，原来的边缘也被计算了更多次。

比如，我们把(8，8)的图片给补成(10，10)，那么经过(3，3)的filter之后，就是(8，8)，没有变。

我们把上面这种“让卷积之后的大小不变”的padding方式，称为 “Same”方式，把不经过任何填白的，称为 “Valid”方式。这个是我们在使用一些框架的时候，需要设置的超参数。

2.2 stride步长

前面我们所介绍的卷积，都是默认步长是1，但实际上，我们可以设置步长为其他的值。比如，对于(8，8)的输入，我们用(3，3)的filter，如果stride=1，则输出为(6，6); 如果stride=2，则输出为(3，3)。

举栗子：

栗子1：stride=1，padding=0（遍历采样，无填充：padding=‘valid’）

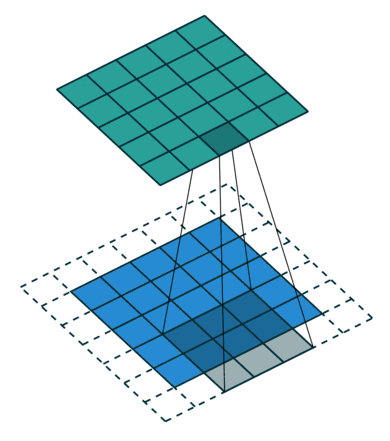

栗子2：stride=1，padding=1（遍历采样，有填充：padding=‘same’）
栗子3：stride=2，padding=0（降采样，无填充：尺寸缩小二点五分之一）

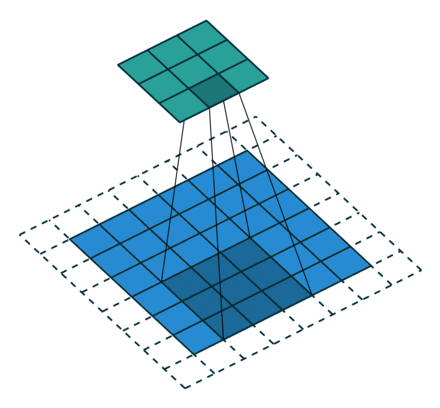

栗子4：stride=2，padding=1（降采样，有填充；尺寸缩小二分之一）

Stride的作用：是成倍缩小尺寸，而这个参数的值就是缩小的具体倍数，比如步幅为2，输出就是输入的1/2；步幅为3，输出就是输入的1/3。


栗子1：  一个特征图尺寸为4*4的输入，使用3*3的卷积核，步幅=1，填充=0
        输出的尺寸=(4 - 3)/1 + 1 = 2

栗子2：  一个特征图尺寸为5*5的输入，使用3*3的卷积核，步幅=1，填充=1
        输出的尺寸=(5 + 2*1 - 3)/1 + 1 = 5


栗子3：  一个特征图尺寸为5*5的输入， 使用3*3的卷积核，步幅=2，填充=0
         输出的尺寸=(5-3)/2 + 1 = 2


栗子4：  一个特征图尺寸为6*6的输入， 使用3*3的卷积核，步幅=2，填充=1
         输出的尺寸=(6 + 2*1 - 3)/2 + 1 = 2.5 + 1 = 3.5 向下取整=3
         （降采样：边长减少1/2）

在PyTorch中，卷积层的步幅（stride）也是一个一维张量，通常包含两个或四个元素，具体取决于卷积层的类型（2D或3D卷积）。对于2D卷积层，步幅通常是一个包含两个元素的张量，格式为 [stride_height, stride_width]。对于3D卷积或其他更复杂的层，步幅可能包含四个元素，格式为 [stride_batch, stride_height, stride_width, stride_channel]，但这种情况较少见，因为通常不会在批处理维度或通道维度上应用步幅。

import torch.nn as nn

# 定义一个2D卷积层，步幅为(2, 2)
conv_layer = nn.Conv2d(in_channels=3, out_channels=64, kernel_size=3, stride=(2, 2), padding=1)

在这个例子中，stride=(2, 2) 表示卷积核在高度和宽度方向上每次移动两个像素。这种设置通常用于减少特征图的尺寸，实现下采样。

2.3 pooling池化

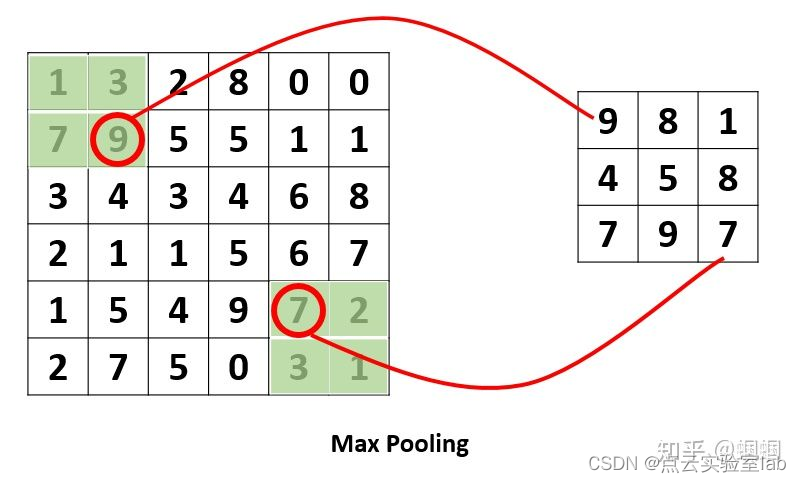

这个pooling，是为了提取一定区域的主要特征，并减少参数数量，防止模型过拟合。比如下面的MaxPooling，采用了一个2×2的窗口，并取stride=2：

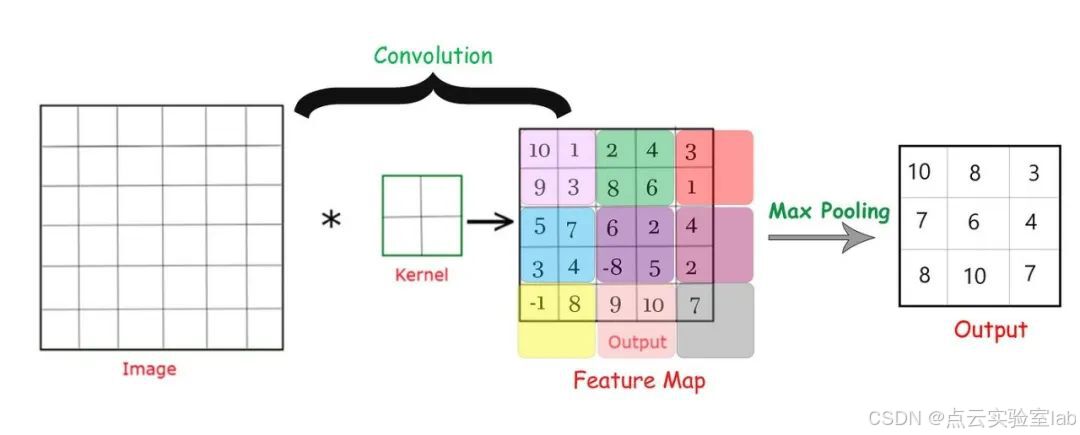

除了MaxPooling,还有AveragePooling，顾名思义就是取那个区域的平均值。

2.4 对多通道（channels）图片的卷积

这个需要单独提一下。彩色图像，一般都是RGB三个通道（channel）的，因此输入数据的维度一般有三个：（长，宽，通道）。比如一个28×28的RGB图片，维度就是(28，28，3)。

前面的引子中，输入图片是2维的(8，8)，filter是(3，3)，输出也是2维的(6，6)。

如果输入图片是三维的呢（即增多了一个channels），比如是(8，8，3)，这个时候，我们的filter的维度就要变成(3，3，3)了，它的最后一维要跟输入的channel维度一致。这个时候的卷积，是三个channel的所有元素对应相乘后求和，也就是之前是9个乘积的和，现在是27个乘积的和。因此，输出的维度并不会变化。还是(6，6)。

但是，一般情况下，我们会使用多个filters同时卷积，比如，如果我们同时使用4个filter的话，那么输出的维度则会变为(6，6，4)。

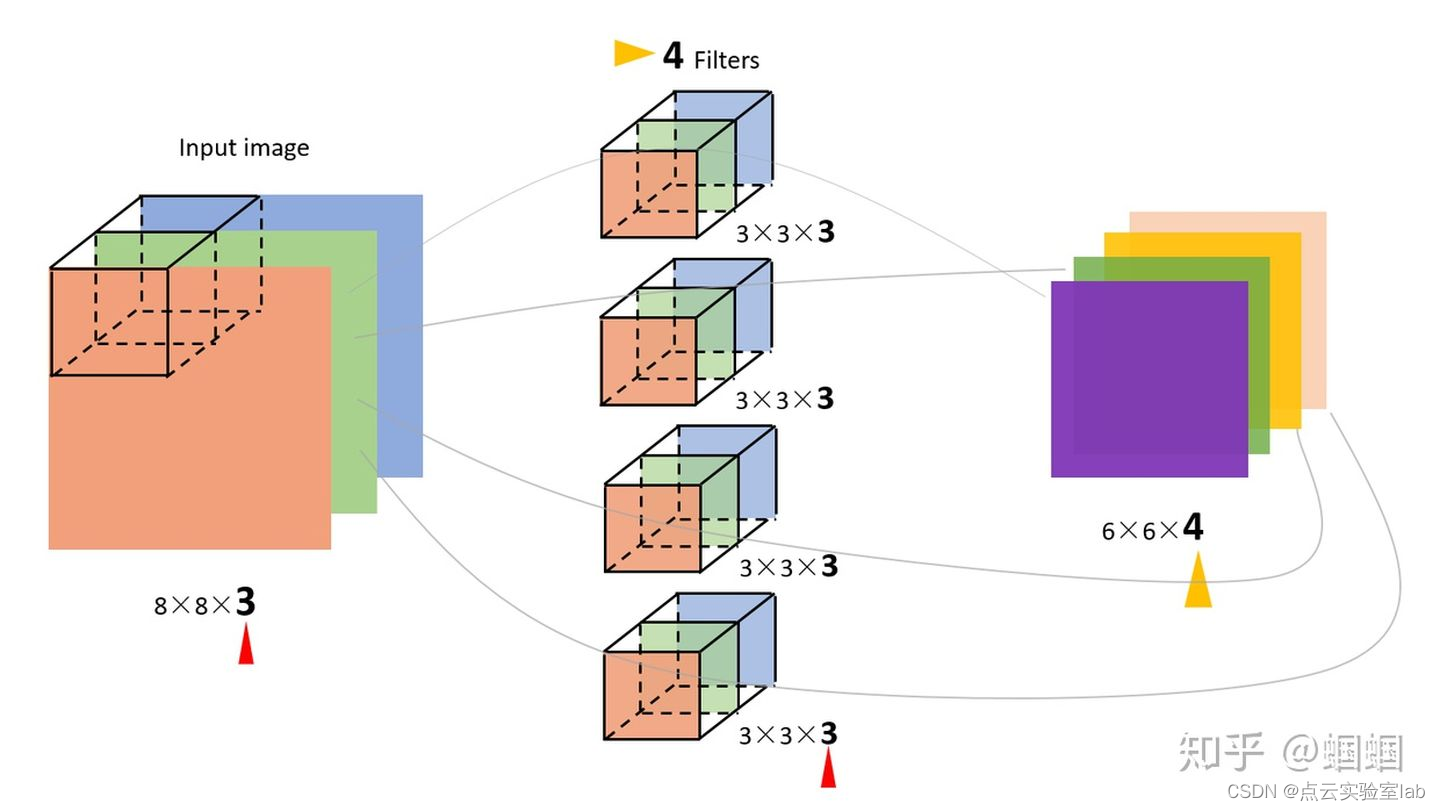

图中的输入图像是(8，8，3)，filter有4个，大小均为(3，3，3)，得到的输出为(6，6，4)。

其实，如果套用我们前面学过的神经网络的符号来看待CNN的话，

我们的输入图片就是X，shape=(8，8，3)；
4个filters其实就是第一层神金网络的参数W1，shape=(3，3，3，4),这个4是指有4个filters;
我们的输出，就是Z1，shape=(6，6，4)；
后面其实还应该有一个激活函数，比如relu，经过激活后，Z1变为A1，shape=(6，6，4)；

所以，在前面的图中，我加一个激活函数，给对应的部分标上符号，就是这样的：

在pytorch中，自定义卷积层代码如下：

        self.conv2 = nn.Sequential(
            nn.Conv2d(in_channels=16, out_channels=32, kernel_size=3, stride=1, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2, stride=2),
        )

卷积层 (nn.Conv2d):
- in_channels=16: 输入通道数，这里是16，意味着这个卷积层期望接收具有16个通道的输入数据。
- out_channels=32: 输出通道数，设置为32，表示这个卷积层会产生32个特征图（filters/feature maps）。
- kernel_size=3: 卷积核的大小是3x3像素。
- stride=1: 步长为1，表示卷积核每次移动一个像素。
- padding=1: 填充为1，表示在输入数据的周围添加一圈0值填充，使得卷积操作后输出的空间维度与输入相同。
激活层 (nn.ReLU):
- 应用ReLU（Rectified Linear Unit）激活函数，它将每个输入值转换为最大值0和输入值本身。这有助于引入非线性，使得网络能够学习更复杂的特征。
池化层 (nn.MaxPool2d):
- kernel_size=2: 池化窗口的大小是2x2像素。
- stride=2: 步长为2，表示池化窗口每次移动两个像素。这通常会导致输出特征图的空间尺寸减半。

3、CNN的结构组成

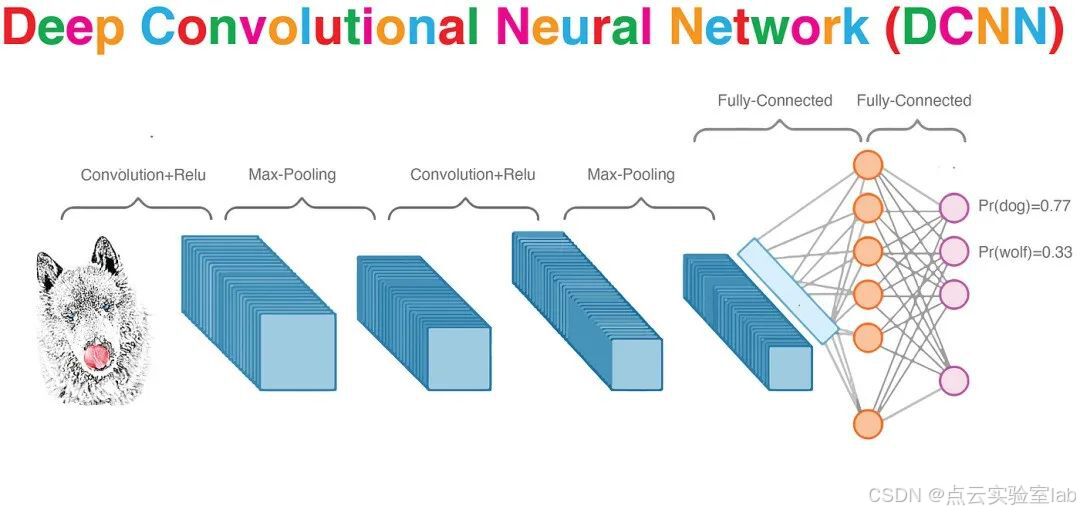

上面我们已经知道了卷积（convolution）、池化（pooling）以及填白（padding）是怎么进行的，接下来我们就来看看CNN的整体结构，它包含了3种层（layer）：

3.1 卷积层（Convolutional layer, conv）

由滤波器filters和激活函数构成。一般要设置的超参数包括filters的数量、大小、步长，以及padding是“valid”还是“same”。当然，还包括选择什么激活函数。

3.2 Pooling layer（池化层-pool）

这里里面没有参数需要我们学习，因为这里里面的参数都是我们设置好了，要么是Maxpooling，要么是Averagepooling。需要指定的超参数，包括是Max还是average，窗口大小以及步长。通常，我们使用的比较多的是Maxpooling,而且一般取大小为(2，2)步长为2的filter，这样，经过pooling之后，输入的长宽都会缩小2倍，channels不变。
