频率特性的基本概念

最新推荐文章于 2023-05-01 15:13:00 发布
最新推荐文章于 2023-05-01 15:13:00 发布
阅读量6k 收藏 15
点赞数 4
分类专栏： 自动控制原理
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_34539334/article/details/119547675
版权

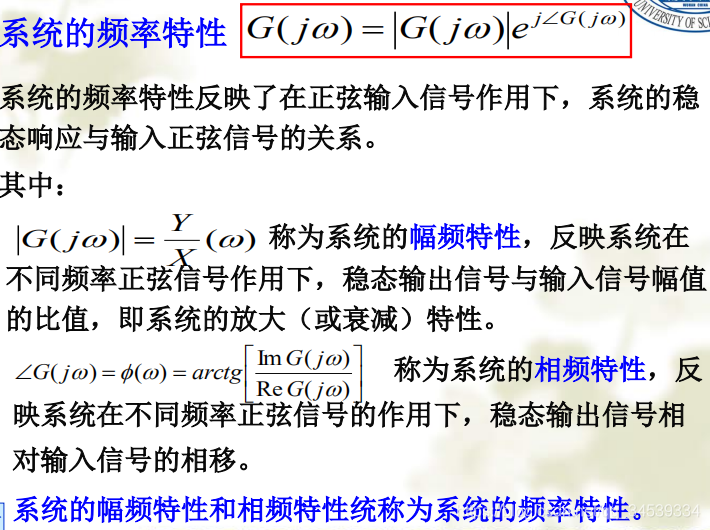

1. 线性系统的频率特性

时域分析：重点研究过渡过程，通过阶跃或脉冲输入下系统的瞬态时间响应来研究系统的性能。

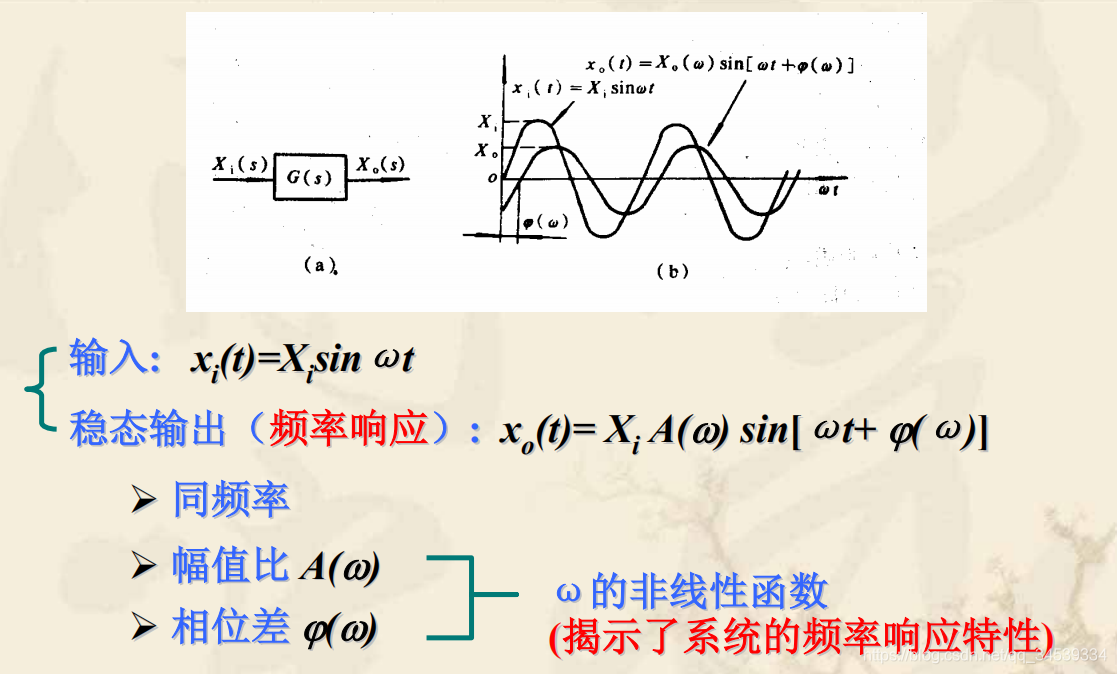

频域分析：通过系统在不同频率\large {\color{DarkOrange} \omega }的谐波（正弦）输入作用下的稳态响应来研究系统的性能。

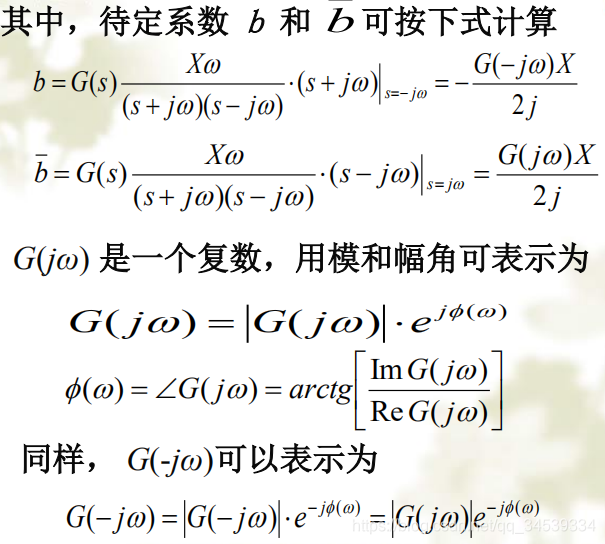

 2.  频率特性的求法



一般采用第二种求解方法

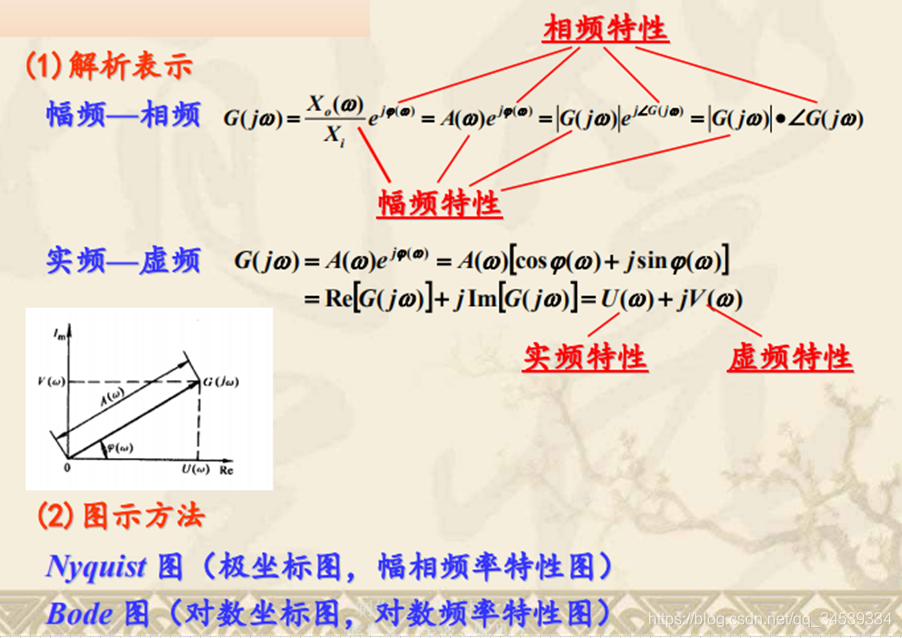

3. 频率特性的表示法

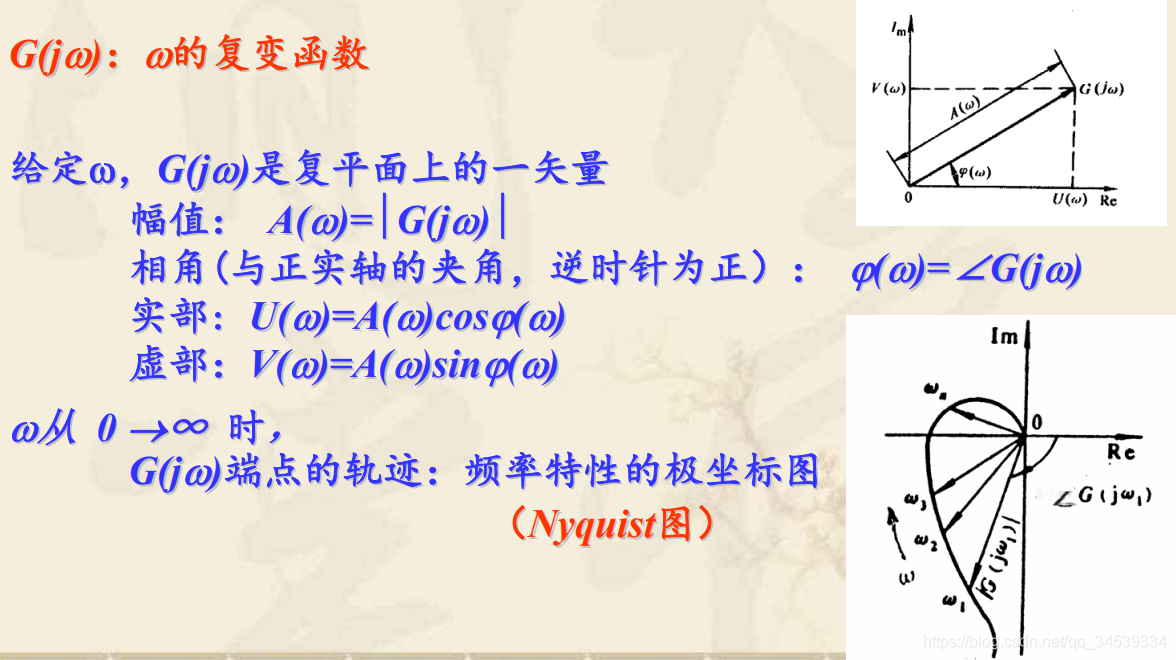

 4. 频率特性的极坐标图（Nyquist图）
