观测器计算频率与效果对比

最新推荐文章于 2024-12-30 13:30:00 发布
最新推荐文章于 2024-12-30 13:30:00 发布
阅读量1.1k 收藏 5
点赞数
分类专栏： 控制系统 文章标签： mcu
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_34551090/article/details/121767830
版权

文章目录


实验情况下，对比不同的观测器计算频率下，观测效果的差异。
图中红色为观测值。

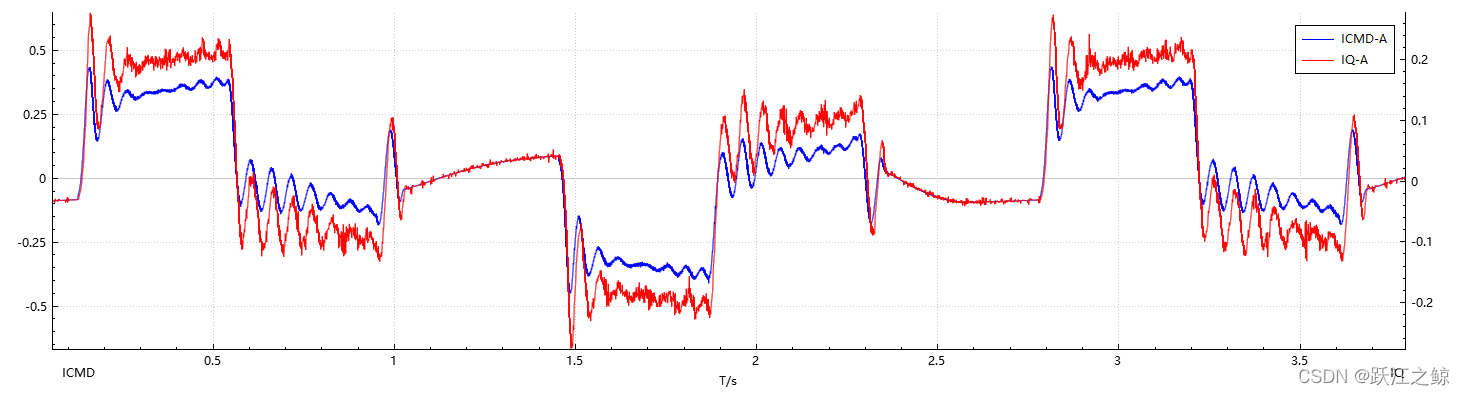

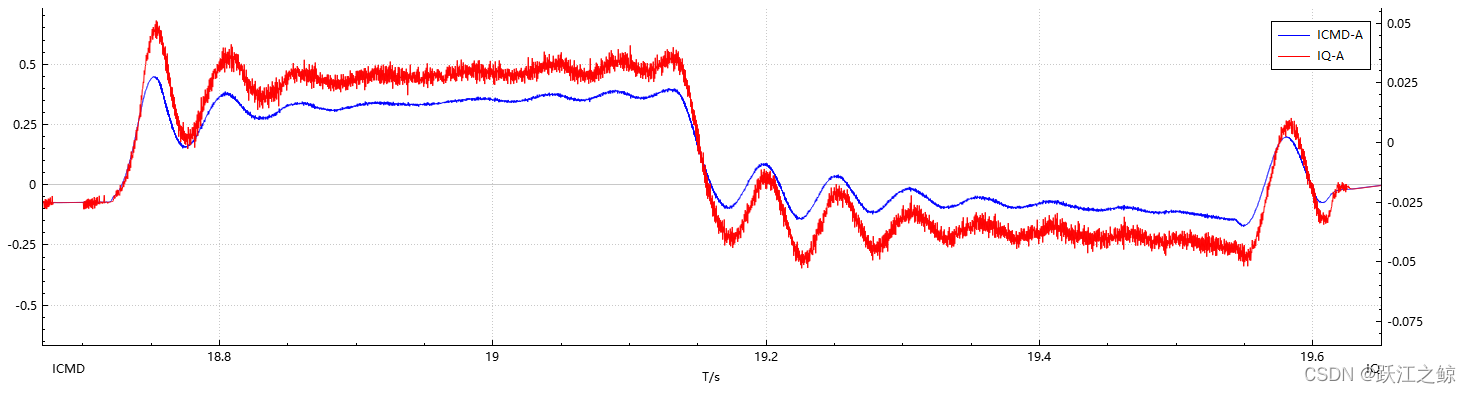

速度环内计算(8KHz)

在这里插入图片描述

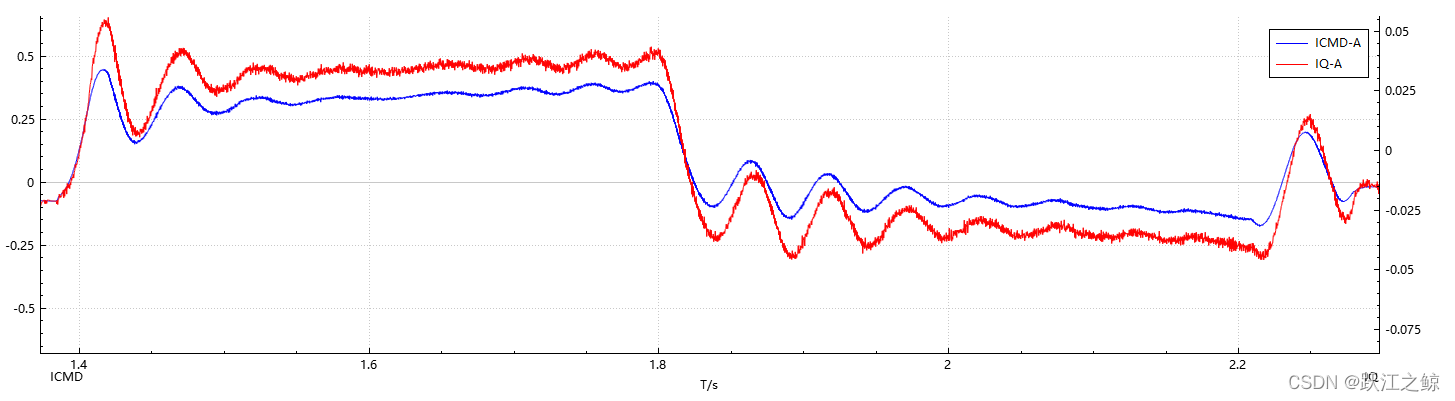

速度环内计算，加400Hz低通滤波

在这里插入图片描述

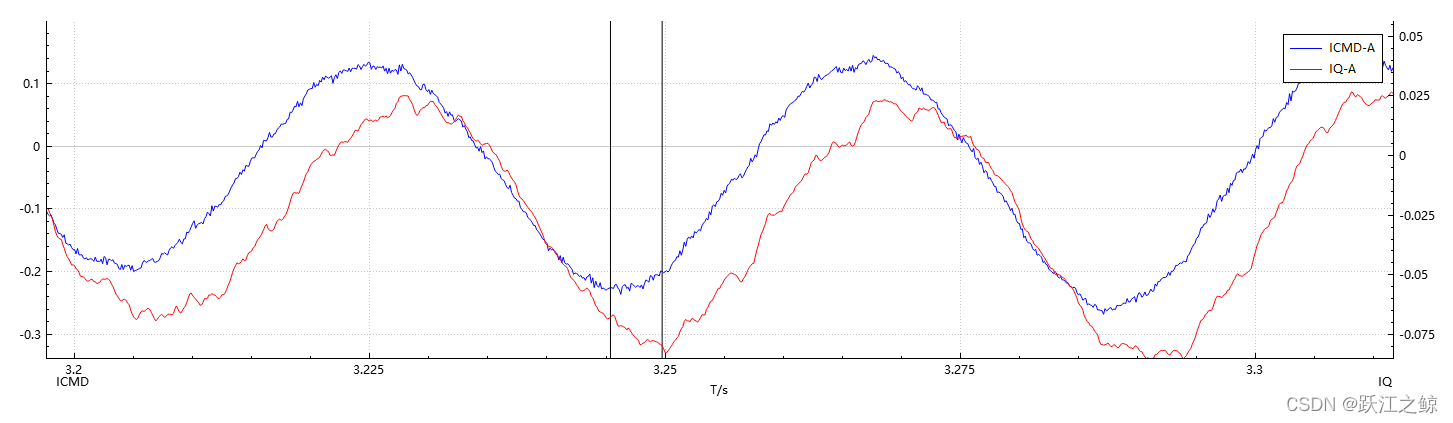

相位延迟

相位延迟约为20°，该观测量不宜作为补偿量。
在这里插入图片描述

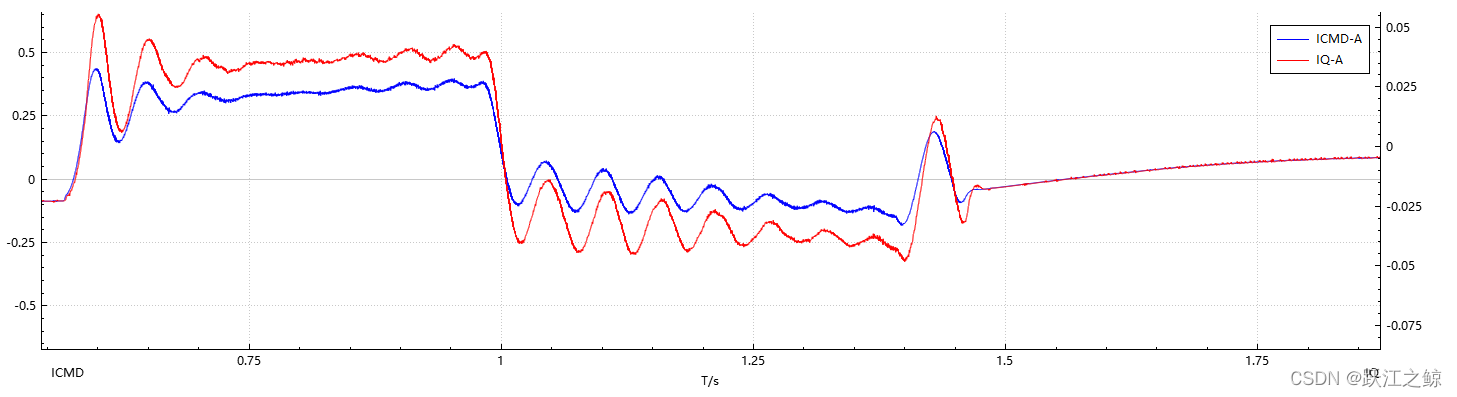

电流环内计算(16KHz)

在这里插入图片描述
在观测器带宽相同的情况下，计算频率越高观测效果越好；加滤波噪声减小，但延迟增加，降低稳定裕度。

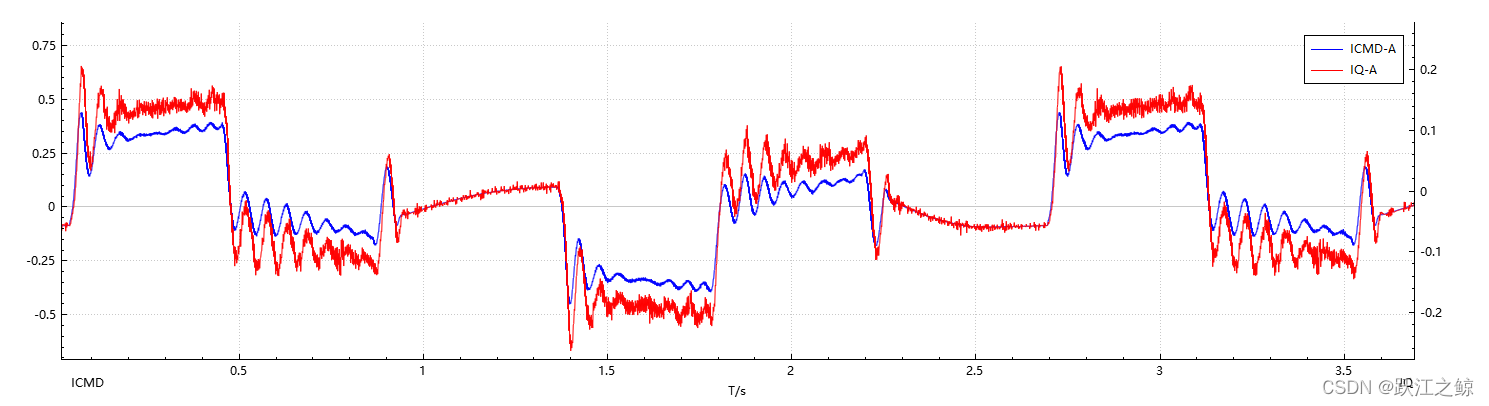

观测器带宽160Hz，800HzLPF

在这里插入图片描述

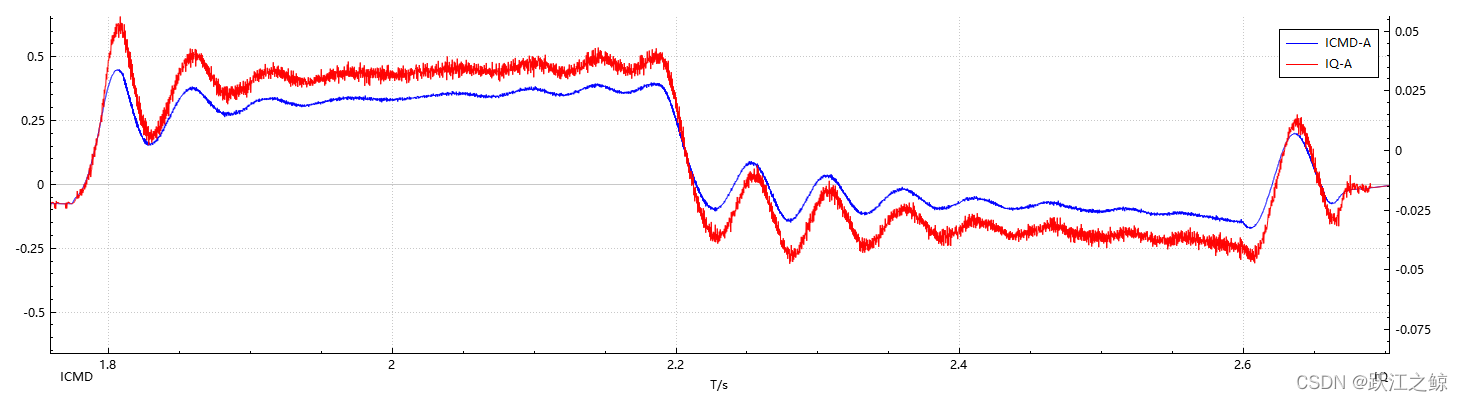

观测器带宽236Hz，无LPF

在这里插入图片描述

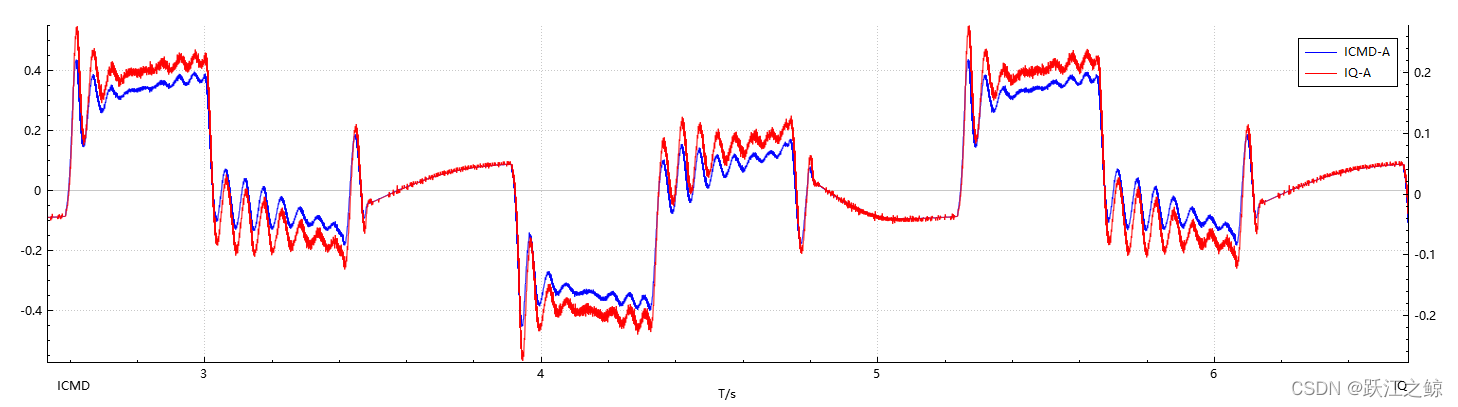

观测器带宽236Hz，800HzLPF

在这里插入图片描述

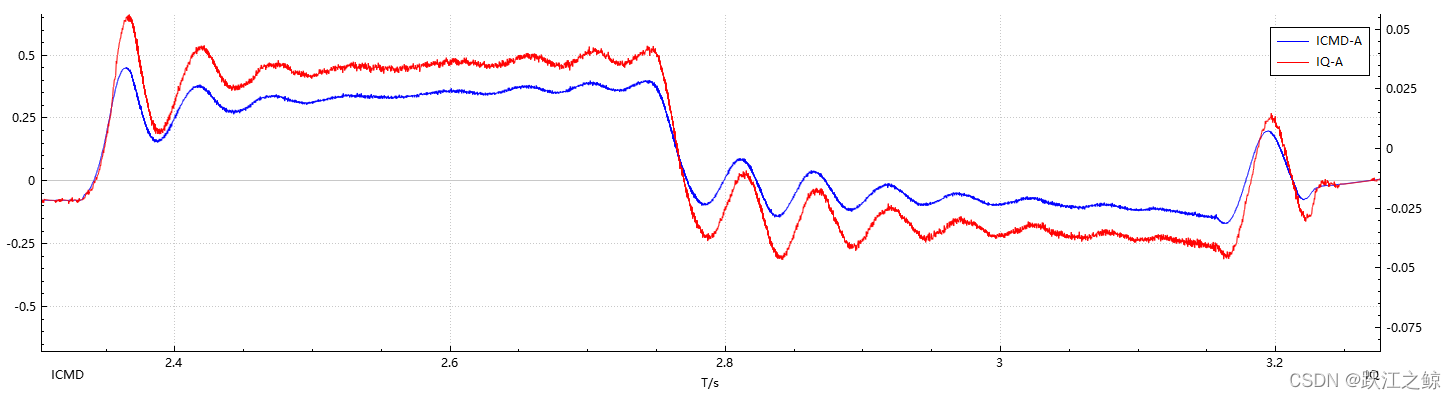

观测器带宽300Hz，800HzLPF

在这里插入图片描述

观测器带宽400Hz，800HzLPF

在这里插入图片描述
