Unity - 性能优化实战02 - 模型设置优化

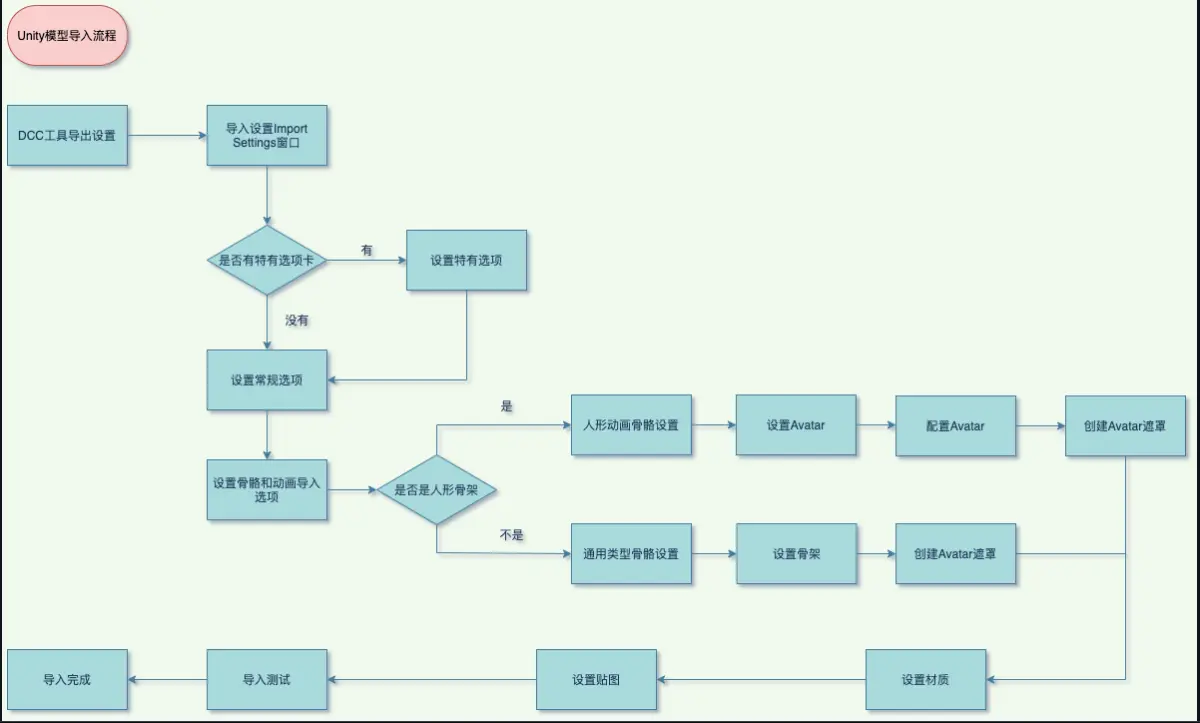

Unity模型导出导入流程

下图主要是美术需要在建模软件进行导出，并在Unity进行导入相关的流程，导出导入很重要，关乎在Unity的使用是否正常

---

DCC工具导出设置

Unity 支持多种标准和专有模型文件格式（DCC）。Unity 内部使用 .fbx 文件格式作为其导入链

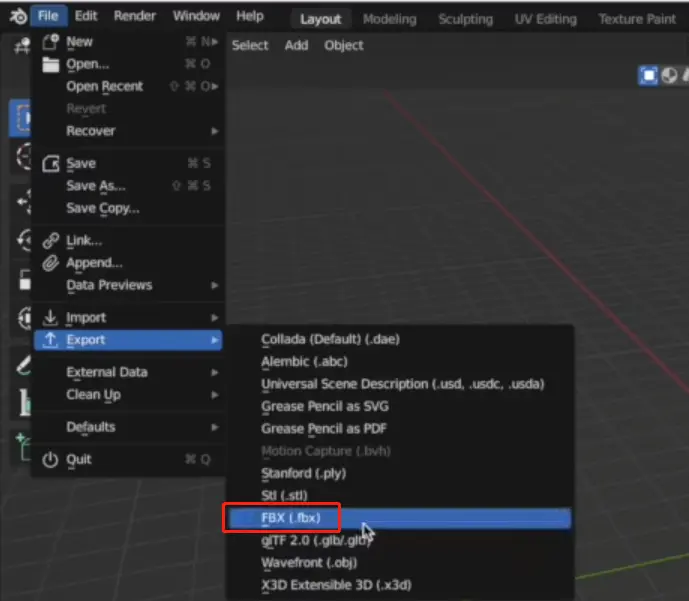

1. 导出FBX

---

2. 优化原始导入模型文件，删除不需要的数据

• 统一单位，这样可以保证在DCC中和Unity中的单位统一时也让资源目录难以管理
• 如果需要导入Blend shape normals时，必须指定光滑组Smooth groups，当然也不是任何时候都需要这样
• 建议导出时不携带如摄像机、灯光、材质等场景信息

---

3. 原始模型影响性能点

• 最小化面数，不需要微三角形面(一个三角面包含个位像素)，三角面尽量分布均与
• 合理的拓扑结构与平滑组，尽可能是闭包
• 尽量少的材质个数
• 尽可能少的蒙皮网格
• 导出的网格必须是多边形拓扑，不能是贝塞尔曲线、样条曲线、细分曲面、NURBS(非均匀有理B样条)、NURMS等，因为这些在导入Unity后都不支持
• 在导出之前确保所有变形体(Deformers)都烘培到网格模型上，如骨骼的形变烘培到蒙皮的权重上
• 不建议模型使用的纹理随模型导出，这会降低Unity导入效率，同
• 尽可能少的骨骼数量
• FK与IK节点分离，导出时删除IK骨骼节点

---

4. 模型优化

• 尽可能的将网格合并到一起
• 尽可能使用共享材质
• 不要使用网格碰撞体
• 不必要不要开启网格读写
• 使用合理的LOD级别
• Skin Weights受骨骼影响个过多
• 合理压缩网格
• 不需要rigs和BlendShapes尽量关闭
• 如果可能，禁用法线或切线

---

模型导入设置

• Mesh Compression ：一般我们在保证网格准确的情况下，可以启用更激进的压缩方式，可以使网格磁盘空间占用的更小，注意运行时内存不会减少。开启后需要自行测试下
• Read/Write：启动此选项会在内存中额外复制一份此网格，一个副本会保存在内存中，另一个副本会保存在GPU显存中。只有在运行时需要动态修改网格数据时才需要开启此选项。Skinmesh如果绑定骨骼动画也需要开启此选项
• Optimize Mesh/Generate Colliders：一般保持默认，除非需要禁止优化或做网格级碰撞

• 无动画时，取消勾选ImportAnimation

• 无附加材质时，选择为None

---

UPR优化建议

• 检查读/写标志：开启FBX资源的读/写标志会导致双倍的内存占用

• 检查动画资源压缩方式：动画资源使用最佳压缩方式可以提高加载效率，对于不需要动画的模型来说，AnimationType直接选择None


• 检查FBX资源顶点数：这个需要根据实际情况和美术沟通

• 检查FBX资源骨骼数：这个需要根据实际情况和美术沟通

• 检查动画资源的OptimizeGameObjects选项：如果AnimationType选择的是Humanoid，则应该勾选Optimize Game Objects


---

PlayerSetting设置

• Vertex Compression：设置每个通道的顶点压缩，可为模型除位置、光照贴图、UV之外所有内容启动压缩
• Optimize Mesh Data：可根据网格所启用的材质删除不必要的数据，如材质中没有使用到的切线、法线、颜色以及UV等

---

Memonry视图

• Mesh占用为449.2M
