一.准备
1.首先我们要在电脑上装好博途软件,系统win7,win10都可以,安装步骤可以参考这篇博客
2.打开软件如图,创建新项目,创建好后,点击组态设备——添加新设备,选择plc型号,实验室的型号是cpu 1214c DC/DC/DC 6ES7 214-1AG40-0XB0,如图,双击选好的cpu,进入主界面
二.实验内容
1.起保停
通过plc实现启动保持停止功能,这里我们让他控制一个灯。首先点击左边的PLC变量——添加新的变量表——双击新的变量表

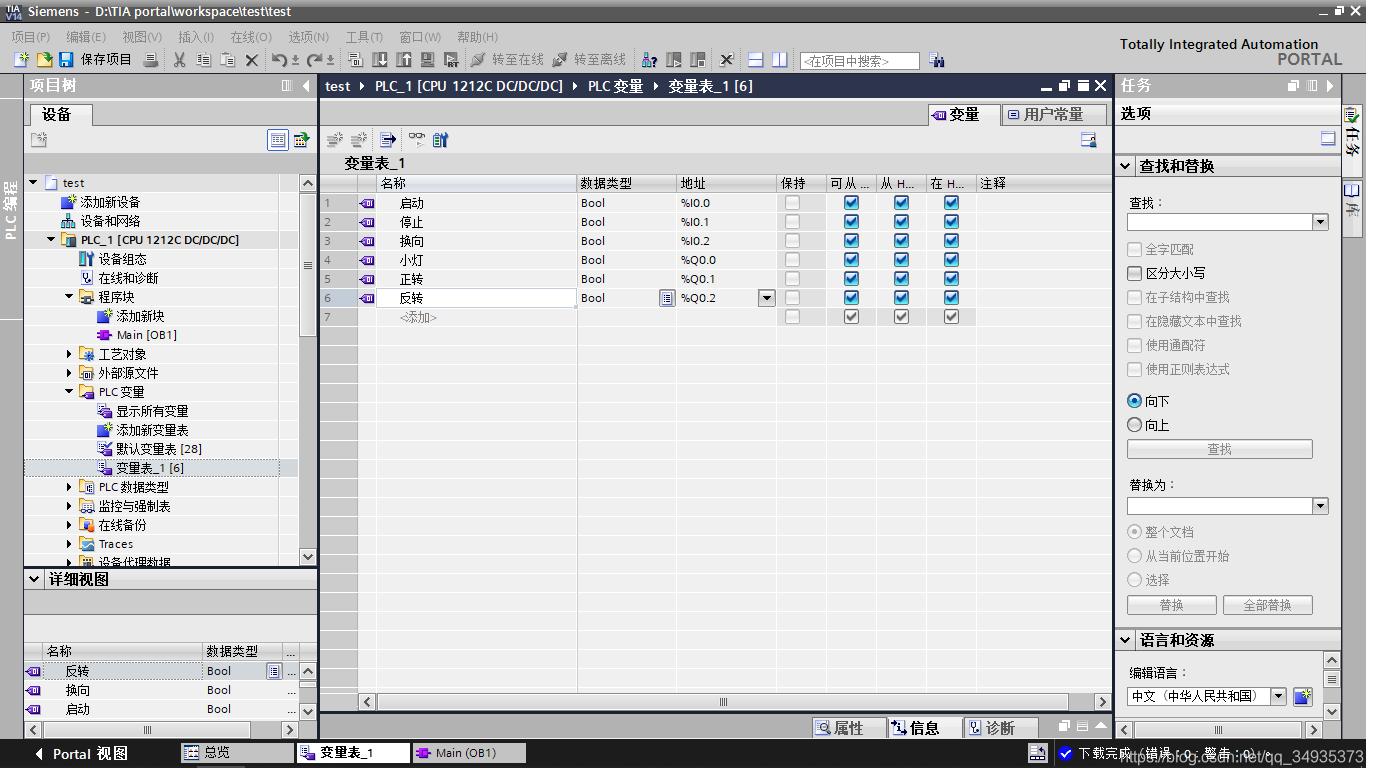

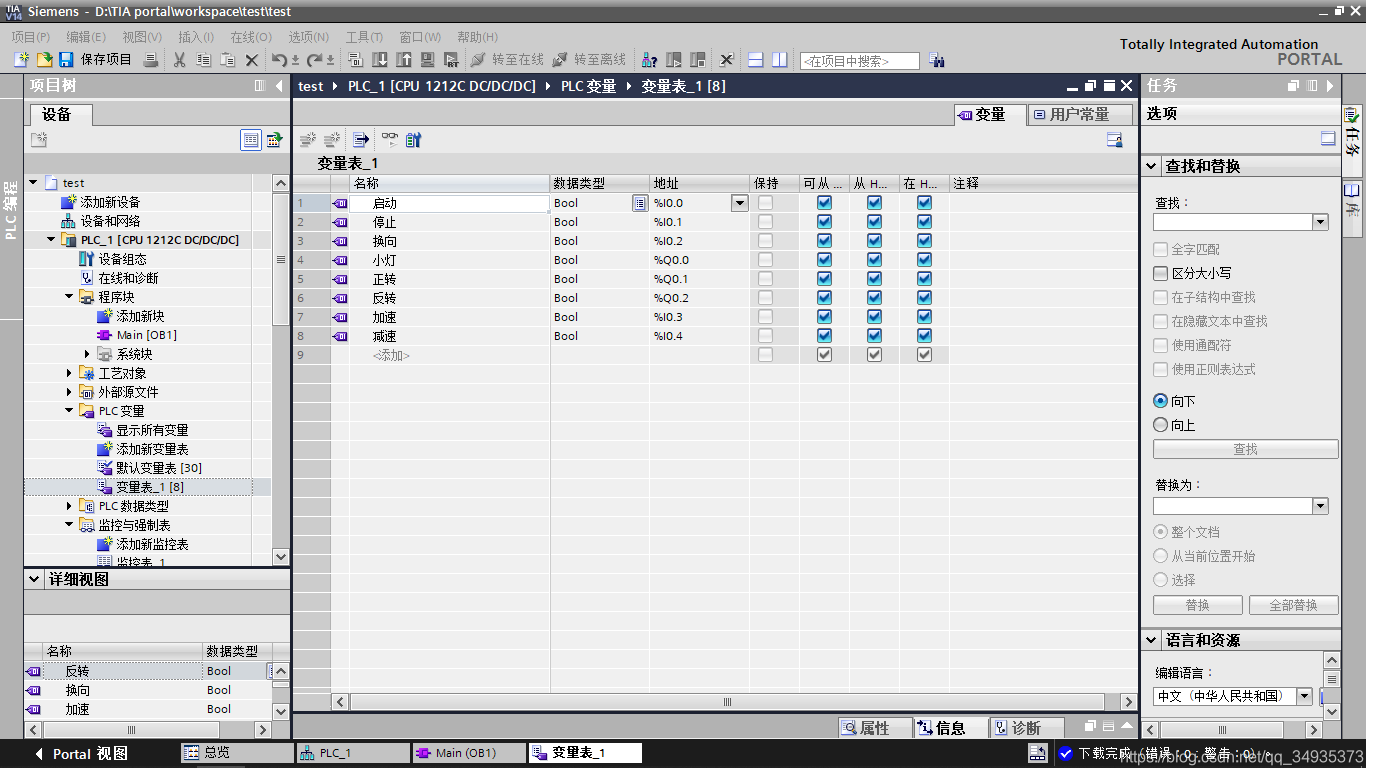

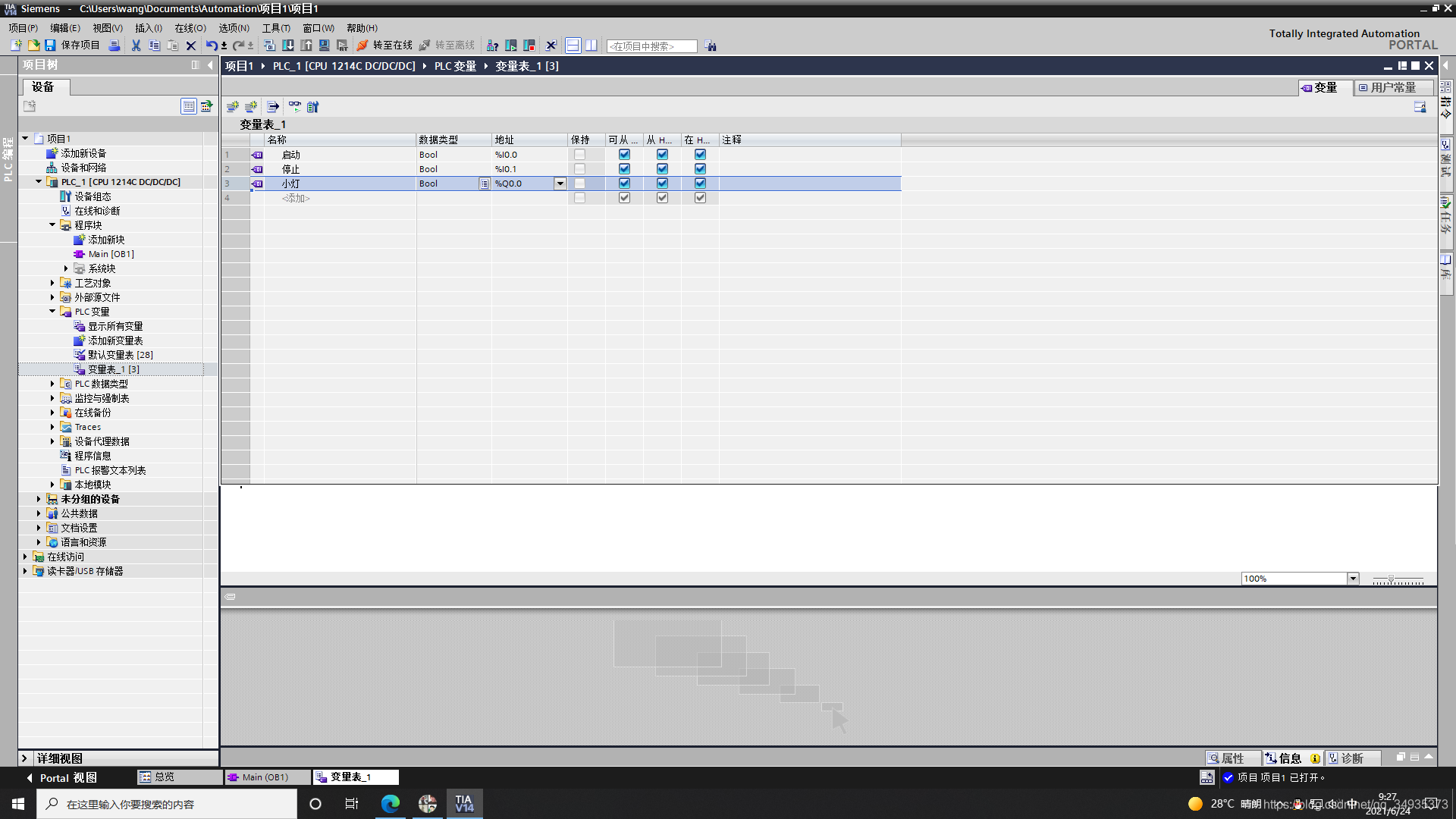

如图添加几个变量,注意小灯是输出,需要改后面的地址(I是输入,Q是输出)。添加变量完成后就可以关掉窗口。
