(1)分辨率测试卡
1.测试光路

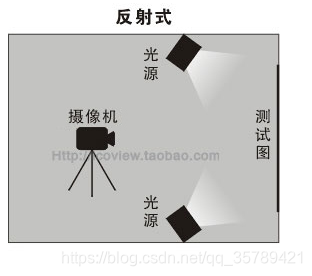

<1>反射式
优点:测试方便,普通的日光z灯或者白炽灯光源都可以测试
缺点:容易反光,受外界杂光干扰影响测试效果

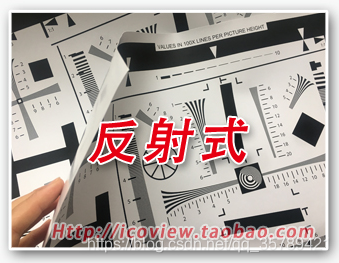

实物:

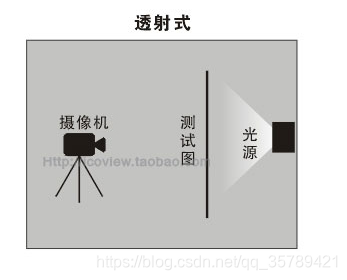

<2>透射式
优点:测试更精准,不易受杂散光干扰影响测试效果
缺点:需要专业的背光源灯箱补光,相对成本较高

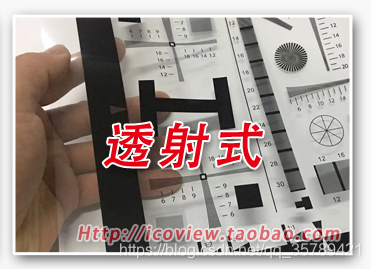

实物:
2.测试卡材料工艺表
材料 | 优点 | 缺点 |
PET背胶哑膜 | 经济实惠,超大尺寸 | 2x以下精度一般 |
光学菲林 | 清晰度高 | 色彩单一黑白 |
铜板纸覆亚膜 | 清晰度高,色彩精准 | 成本较高 |
裱板 | 版面平整,挪动方便 | 造价运输成本相对较高 |
3.分辨率测试卡的选择
常规测试建议尽量选择测试卡大小在2x-4x之间的测试卡,效果较理想,操作性也比较容易,环境要求,成本造价相对适中;镜头角度越大的广角、超广角,选择2x,4x,8x测试卡;通常短焦,微焦,如显微镜,医疗内窥镜选择0.5x,1x测试卡,相对测试效果,操作性较好;测试变焦镜头,多种焦段镜头,测试前后景深等可选购多张多种尺寸的测试卡。
(2)关键参数
一般采用LP/PH这个单位描述,PH为像素的尺寸乘以像素数目,LP为线对,可以跟LP/MM这个单位进行换算。
PS:LW / PH = LW / (640 * 2.2 um) = LW / 1.408 mm = (2/1.408) LP / mm
空间频率转换图如下:
LW/PH | LP/mm | L/mm | 周期/mm | 循环/像素 | LP/PH | |
LW/PH | x1 | /2倍图像高度 | /图像高度 | /2倍图像高度 | /[2x#vert,像素] | /2.0 |
LP/mm | x2倍图像高度 | x1 | x2.0 | x1 | x像素间距 | x图像高度 |
L/mm | x图片高度 | x0.5 | x1 | x0.5 | x[像素间距据/2] | x[图像高度/2] |
周期/mm | x2倍图像高度 | x1 | x2.0 | x1 | x像素间距 | x图像高度 |
循环/像素 | x[2x#vert,像素] | /像素间距 | x[2/像素间距] | /像素间距 | x1 | x[#vert,像素] |
LP/PH | x2.0 | /图像高度 | 2/图片高度 | /图像高度 | /#vert,像素 | x1 |
