xrun简单的仿真环境

xrun
xceliun

makefile文本
xceliun 版本指令

all:	clean 	comp 	ela	sim
comp:
	xrun -64bit -compile test.v +access+rwc
ela:
	xrun -64bit -elaborate test.v +access+rwc
sim:
	xrun -64bit -R -gui
clean:
	xrun -clean

2024年6月6日
添加版本incisive版本指令

all:	clean 	comp 	ela	sim
comp:
	irun -64bit -compile test.v +access+rwc
ela:
	irun -64bit -elaborate test.v +access+rwc
sim:
	irun -64bit -R -gui
clean:
	irun -clean

仿真代码

`timescale 1ns/1ns
module test ();
reg clk;
initial begin
    clk = 1'b0;
    forever begin
        #100 ;
        clk = ~clk;
    end
end
initial begin
    #1000;
    $finish;
end
initial begin
    forever begin
        #50;
        $display("%d",$time);
    end
end
endmodule

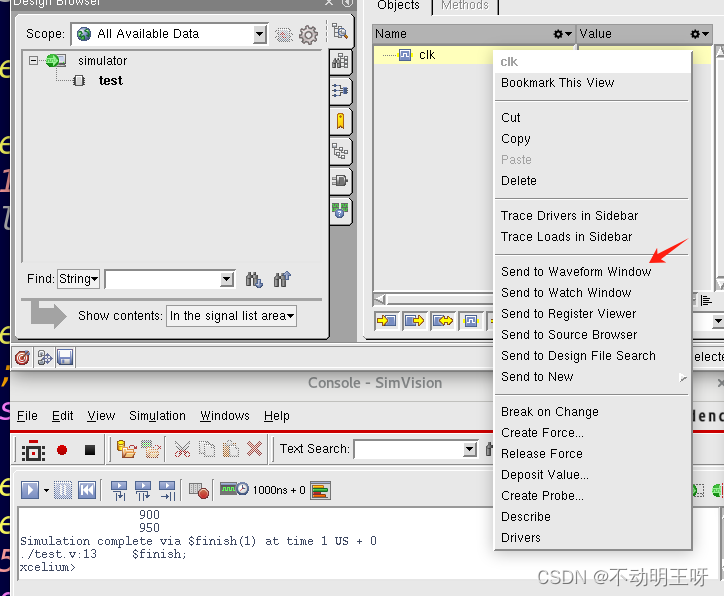

添加信号到观察窗口

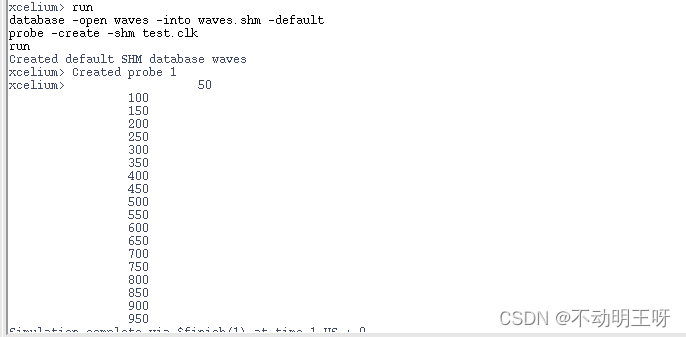

运行仿真

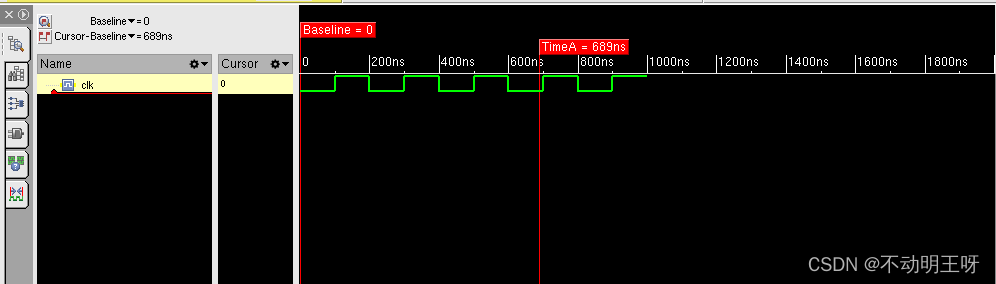

窗口输出波形

2024-6-6 添加备注
xrun 跑不通的时候，可能是版本问题
旧的版本建议使用 irun命令
