场景小记

提到地编，那Tyler绝对算是金字塔顶端的大佬之一了

https://www.artstation.com/tsmith3d

Concept Design更多的是固定视角下的设计，而非360度转镜头的游戏里跑的那种场景。所以可以针对固定镜头做构图，Tyler的教程也是偏向于这类型的。

而对于概念场景，除开场景中建筑之类的基本资产。峡谷，山脉，崖壁这类元素是不可或缺的，我更感兴趣的是这类地形元素的流程。

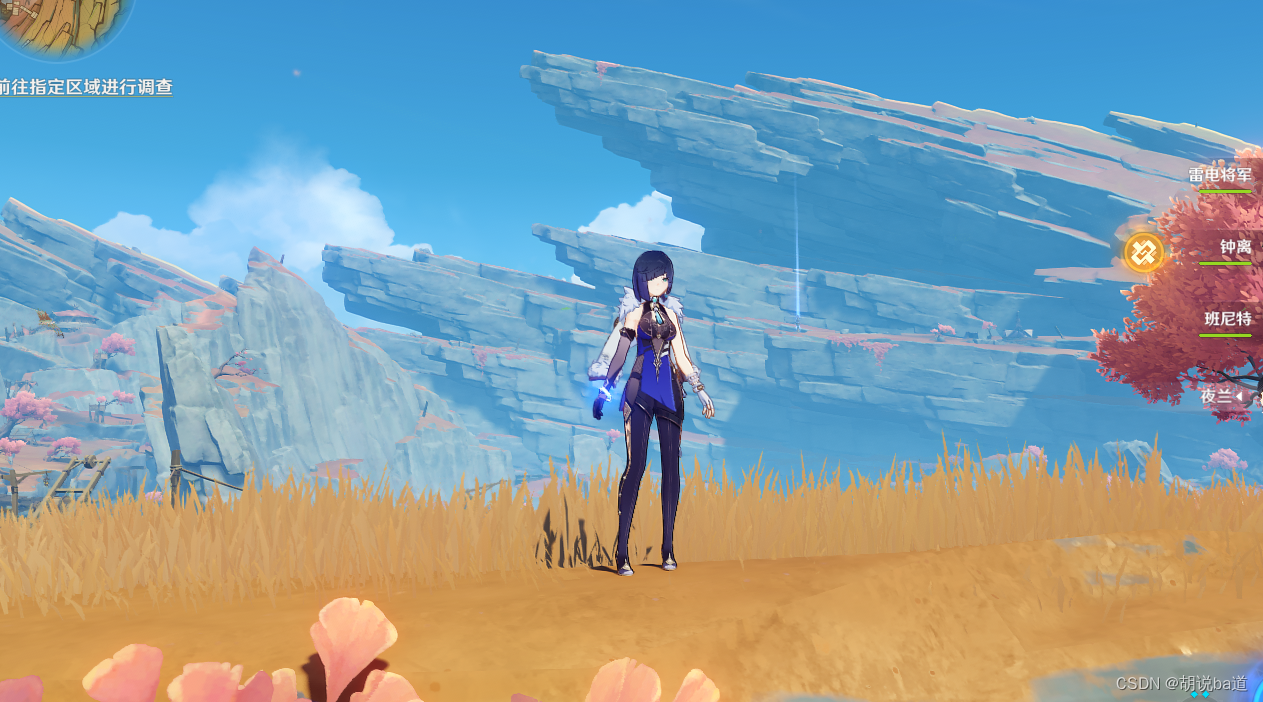

很多游戏中并不会用引擎的地形模块来做对造型要求较高的地貌，还是直接用模型来拼是最合理的，如原神。这种上下有重叠的造型地形是做的不到的，这也很好理解，因为高度图的每个像素点只能有一个高度信息。

但地形的流程虽有一些缺陷，最近看了Tyler的视频后，我也想看看用这种方式能做到什么程度

首先，我不选择Houdini，从artist的角度选择美术向的软件。方便，好用，出效果才是目的。并且和Tyler一样，是用的最后生成的模型，不是高度图的流程。这样进引擎后直接用模型方便调整，而且低模面数也不高。

Tyler的流程，用到的是WorldMachine + ZB + PS + Maya + 外部烘焙贴图工具 + UE

我的实现中，选择Gaea + Maya + SP + SD + PS + UE + SpeedTree

目前主流的地形工具，基本就WorldMachine，WorldCreator，和Gaea里面选了。我相信如果是美术同学肯定会选WC或者Gaea。WM当然也很强，但这个史前UI，加上他那个官网，里面的链接有的都点不开我也是醉了。感觉就像Max和Blender一样，我还是推荐WC和Gaea。我选的是Gaea,从功能上来讲这仨应该都大差不差，如Erosion节点WM和Gaea里面的节点输出都是一样的。但是从使用的角度来讲，Gaea用起来就俩字:舒服。方便，好用，出效果，这就是好软件。

学习Gaea的话肯定还是要先看一看官方的教程，然后过一遍官方的文档。需要知道其各类节点的作用

Node Reference - Gaea Documentation - QuadSpinner

看完后，基本就可以用自己的想法开玩了

个人感觉需要关注的几个点：

如何创建，combine出不错的基本型
各类基础遮罩的创建，如heightMask，手绘Mask区域
portals和chockpoints的使用
Pin Pin as underlay和快捷键
Erosion相关参数了解
Color相关设置，用各类Data筛选区域做混合
一些节点结果的mask区域，可进SD做进一步的操作
各类导出配置

为什么说Gaea好用，像它Mesher导出就能自动根据模型复杂度生成低模，对精度要求不是特别高的情况下就可以直接跳过ZB，直接在maya中修一下就可以进SP烘贴图了。并且像各类遮罩可以很方便的在2D窗口中预览，清晰明了。像Mask手绘如果在Gaea里面画起来不是那么方便的话，可以导出去到PS里细调后再用file导回来用，都是很方便的。并且颜色的设置Gaea内置了非常多颜色曲线，当然也可以用CLUTer自定义一些颜色，配合各类Data的遮罩区域在Gaea里就能对贴图添加很多细节。

欧克，那以下是我搭建场景的步骤

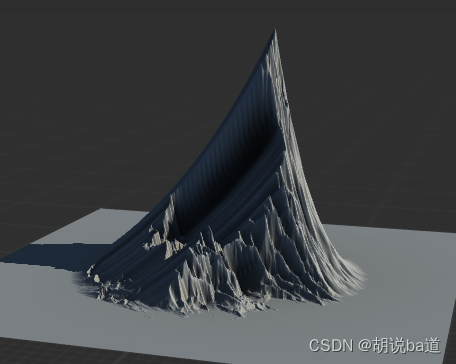

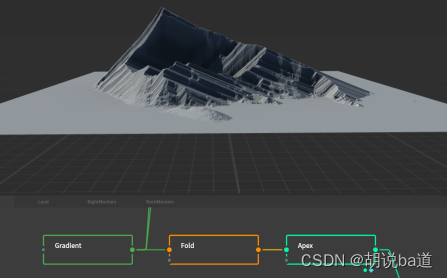

首先，我想要的是有一个突出的山顶，并且有向右延伸趋势的山体，山体部分先用gradient+fold(给大点的Rift)做出大的趋势，然后加Apex和一些shaper增强倾斜的趋势

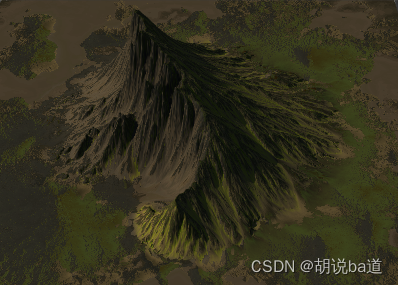

同理做出山顶的造型，然后将这俩混合后接一些破坏表面细节的节点，如Rugged Displace之类的，然后接俩次不同程度的Erosion，没啥固定做法，随便整随便玩，非常有趣。结果如下

画面右侧主体的山我想要类似这样有点镂空有部分遮挡的造型

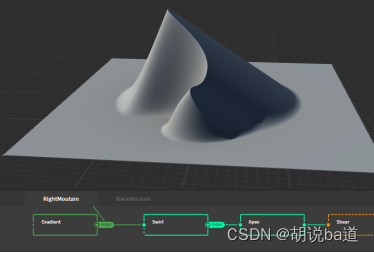

做法是用gradient + swirl + apex就能达到我想要的效果

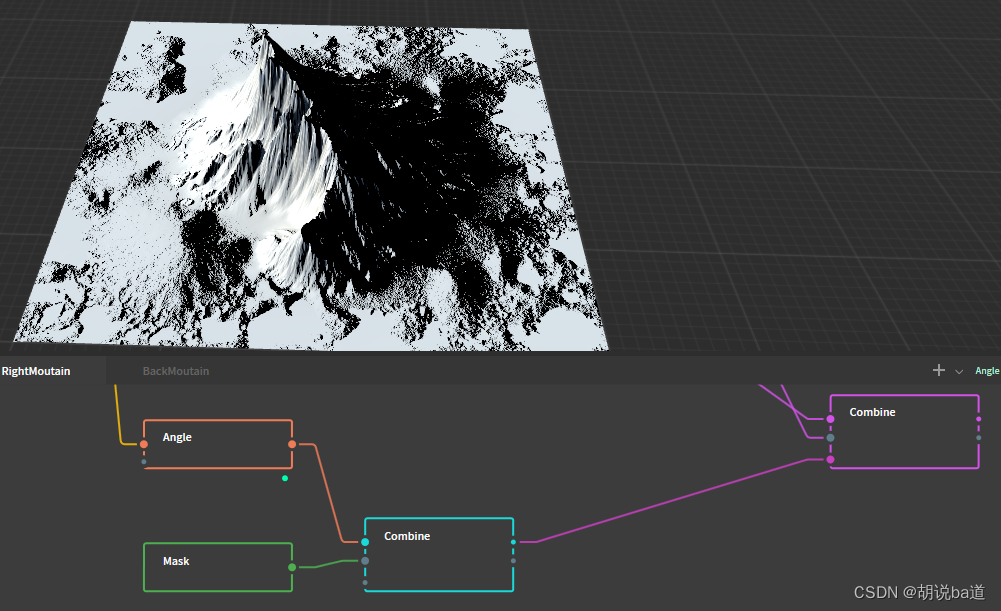

颜色信息如之前所说搭配各类mask的效果更好，比如用angle区分山体崖壁给不同的颜色之类的，都是常规操作

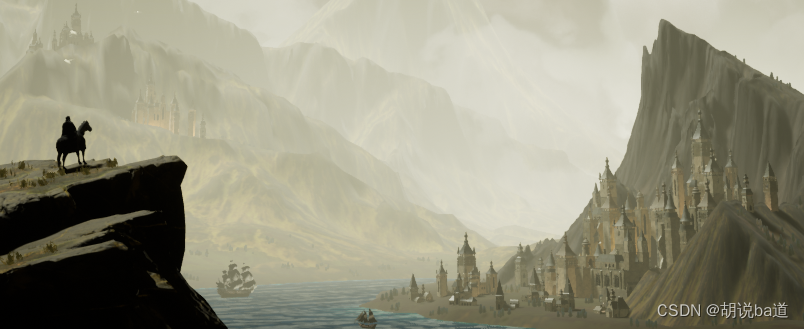

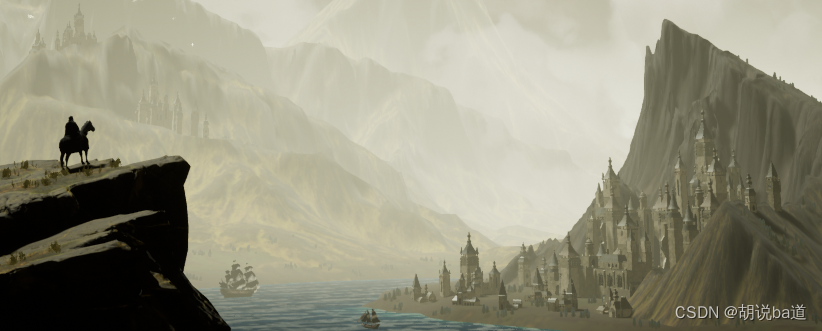

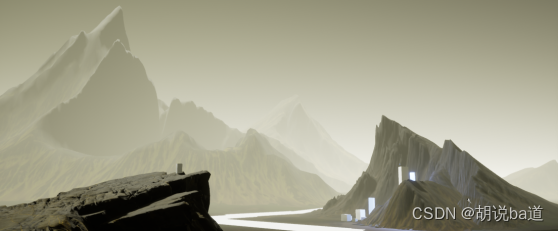

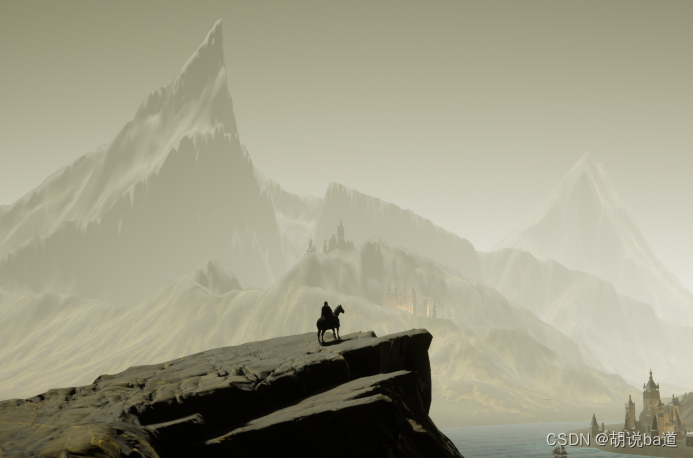

有了大体的造型，导完高低模烘完贴图后就可以进引擎调整大概的构图了，为了体现山的宏大我这里就选择偏平视偏一点仰视的视角，剩下的就是基本的构图，尽量保证横竖都有一些zig-zag，增强一下引导的感觉。像Tyler他们厉害的点在于对于Shape Language用的挺溜，保证剪影能提供信息量。

记录一下制作途中的几个点，首先由于整个山体是一个模型，在引擎中如果缩放的很大的话，那他的贴图精度可能就会不够。这时可能就需要和地形那样的做法一样，需要一些额外tilling的base也好，normal也好，来填充一些细节。这时就会用到Gaea中计算出的各种遮罩，也可以进SD做一些额外的信息量。这些就可以自由发挥了。比如Erosion的Wear Deposit Flow的输出，以及其他Data如Soil Angle等都能提供非常好的遮罩信息。

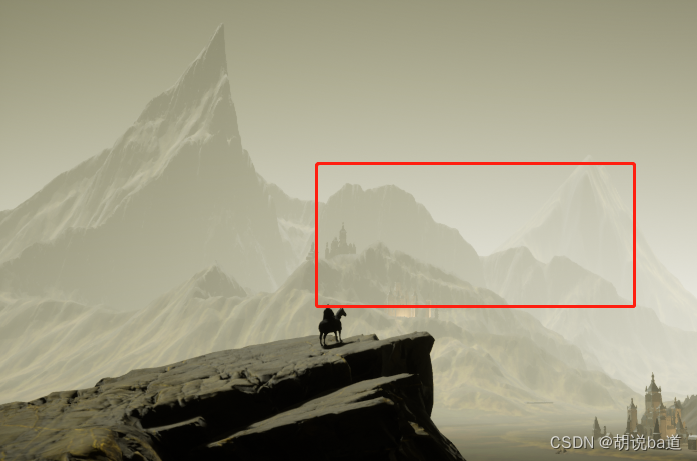

其次全靠程序地形的结果有时候是不行的，比如这里就太碎了，破坏了趋势，需要手修一下让剪影的趋势更流畅，我这里可能压的太平了,最好还是要有一点小的起伏..

河流的区域用mask大概画一下区域然后再导到PS里调一下，再在Eroision中只选中该区域再侵蚀一下就行，水体的材质用的UE官方的water系统，UE4里面还是插件的形式，不一定要用他那个地形蓝图，直接在面片上用这个材质也是可以的。

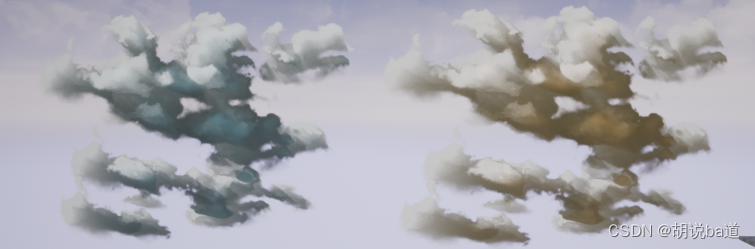

云的话，感觉还是面片的云最能出效果。Tyler的方式是用了一个球形的法线图和一些手绘通道控制。但我更倾向self-raymarch阴影方式的面片云，这种用来做风格化也挺不错，有种油画的风格

但是无论是Tyler的还是这种方式，我试下来有多层云前后重叠的情况下效果都不太理想，所以尽量还是在PS里叠成一张图是最好。再在上面加一点Flowmap的流动就行。

植被的话，树直接用SpeedTree截带通道的树的图就可以了，精度也不用太高。离得又远又小，基本就提供个剪影信息，然后刷的时候尽量不要刷那种间隔很开又很散的结果。还是以密集点的团状的分布最佳，这样就能提供一些色块的信息。同时Gaea中的vegetation本身就能标记出地形上每棵树生长的位置，有时也可以导出这个信息作一定的参考。

前景石头上的草，刷的时候尽量也是刷在石头暗部的缝隙和边缘位置，这样自然一些。同时如果只有石头和草的话信息量会有点不够，所以这里需要一些decal来提供一些地皮的信息，同时也可以增加一些色块的信息。
