Lego-LOAM IMU坐标系变换的详细记录

最近看了Lego-LOAM 的IMU部分,没看懂IMU的坐标系变换。看其它的博客,看的让我更混淆了,因此决定抛开其他人的理解,故写下这篇博客。

0 基础知识

  1. IMU的数据欧拉角表示的时从当前时刻的坐标系初始坐标系的旋转关系(内旋变换),且旋转顺序为RPY( yaw(z) - > pitch(y) -> roll(x) ), 即:
    R = R(yaw)*R(pitch)*R(roll);
  2. IMU的欧拉角的值旋转顺时针(从负轴看向正轴)为,本人实测。这也解释了第一点为什么IMU的欧拉角表示的是从当前时刻的坐标系初始坐标系的原因。

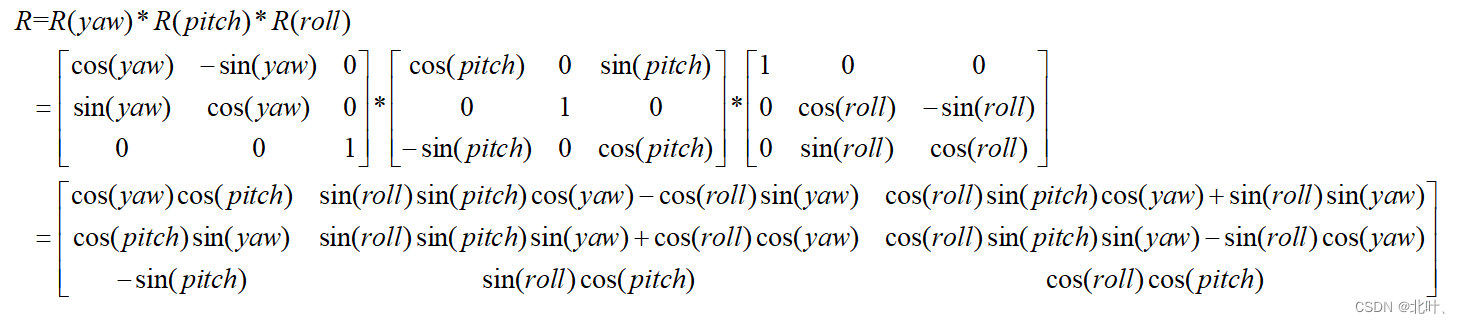

  3. 旋转矩阵 R = R(yaw)*R(pitch)*R(roll) -----------------------------------------------------------------------(1)

    在这里插入图片描述

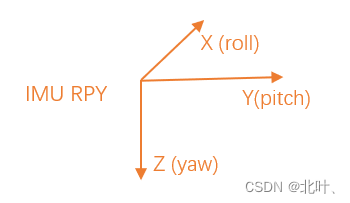

5 IMU坐标系方向:IMU RPY顺时针为正,加速度计


在这里插入图片描述

1. IMU 重力加速度消除

首先,一般重力加速度再Z轴为正,至少本人IMU测试重力加速度再Z轴为正。有了上面的基础,再来看IMU的重力加速度消除就简单,减去重力加速度在xyz轴的分量即可。
1.1 假设在初始坐标系下IMU的重力加速度在x,y,z方向的分量表示为ginit=[0; 0 ; 9.8]
1.2 Rinit_imu =R(yaw)R(pitch)R(roll)表示从当前时刻的IMU坐标系转换到初始坐标系
1.3 因此有,ginit = Rinit_imu * gimu,可得重力加速度在当前IMU坐标系下的xyz重力分量为:
               gimu = RTinit_imu * ginit
                 = [-9.8
sin(pitch); 9.8
sin(roll)cos(pitch); 9.8*cos(roll)cos(pitch)];
1.4 IMU数据减去重力分量,并且转换到相机坐标系下:

[accZ; accX; accY] = [imu_acc_x; imu_accy; imu_acc_z] - g imu

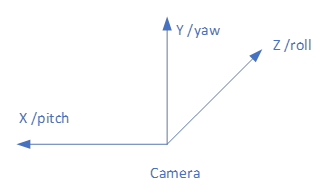

旋转到相机坐标系下,RPY和相机坐标系的关系:


在这里插入图片描述

2 相机坐标系(camera)到初始坐标系(camera_init)的转换

上面我们将IMU转换到相机坐标系下了。在Lego-LOAM 中计算位移和速度以初始相机坐标系(camera_init)为参考,因此需要转换到初始相机坐标系(camera_init)。
2.1 从当前时刻的相机坐标系转换到初始相机坐标系的旋转关系,应该和IMU的旋转关系一致,即

R init_camera = R init_imu

acc_wrold = R init_camera * [accZ; accX; accY] = R init_imu *( [imu_acc_x; imu_accy; imu_acc_z] - g imu );

  上面等式也描述了为什么两个旋转矩阵相等,右边是IMU的旋转到初始IMU坐标系位置,左边是相机坐标系旋转到初始坐标系位置。并且从相机坐标系变换会初始坐标系时不是:z(roll) --> y(yaw)–>x(pitch),而是(y_cam)yaw -> (x_cam)pitch -> (z_cam)roll,即:
    acc_wrold = R2init_camera * [accX; accY; accZ];
    R2init_camera = R(yaw)*R(pitch)*R(roll) = R(y_cam)*R(x_cam)*R(z_cam)

2.2 最后将上述等式乘起来就是Lego-LOAM中AccumulateIMUShiftAndRotation()的坐标系变换。
2.3 Lego-LOAM旋转变换都是遵循RPY(Y->P->R)顺序,只是Yaw 对应的到底是R(x),R(y),R(z)的哪个旋转矩阵,要根据IMU的RPY坐标系和待旋转坐标轴确定。例如在相机坐标系下yaw对应的就是y轴,因此对应R(y)的旋转矩阵。明白了这些,在Lego-LOAM中其他地方的IMU坐标变换便迎刃而解。
