硬件基础13 数字加法器、比较器、编码器、译码器

目录

一、四位并行加法器74LS83

二、四位比较器74LS85

三、三八译码器

四、八三编码器

五、译码数码管

六、数据分配器/选通输出

七、数据选择器

---

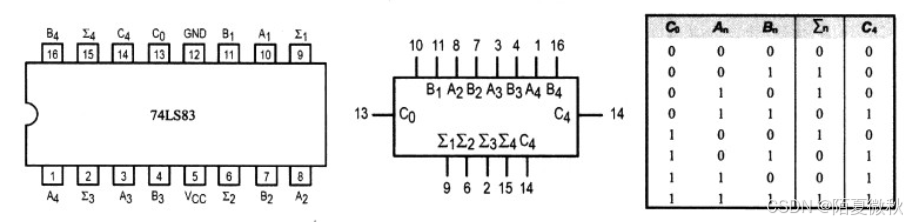

一、四位并行加法器74LS83

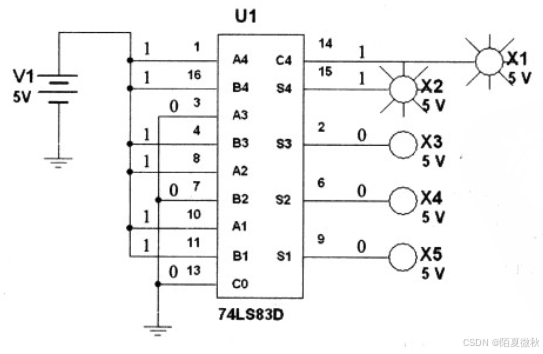

        其中C0为上一级的进位输入，在不考虑的情况下，每一级都会进行加法得到输出值与进位值，例如1+0＝1 进位0，1+1＝0 进位1。且芯片内部的低位进位值会默认输出到内部下一级加法器的进位，例如计算1011++1101=11000，进行电路的构建如图：

        即B1+A1的进位会给到B2+A2，同理到最后一级，C4就是最终的进位输出。

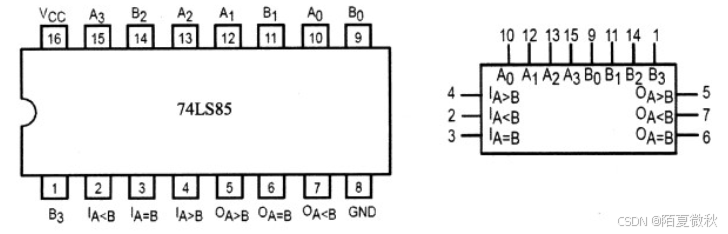

二、四位比较器74LS85

        不考虑234脚的级联输入，即当A值＞B值，OA＞B＝1，当A值=B值，OA=B＝1，当A值＜B值，OA＜B＝1。

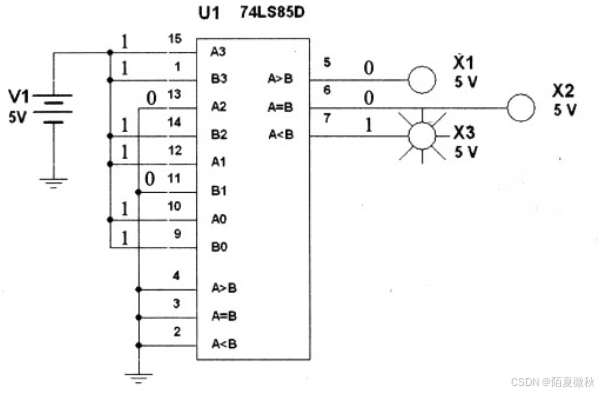

        例如比较A＝1011，B＝1101，可以看到输出结果。

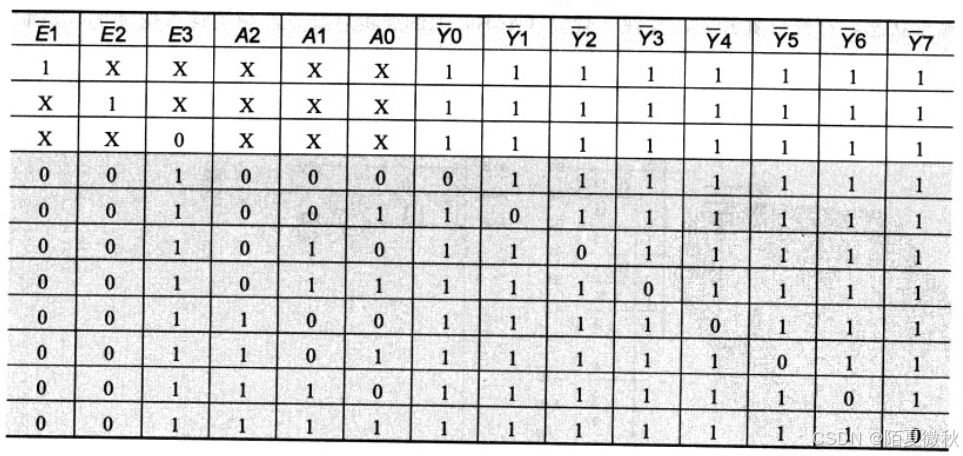

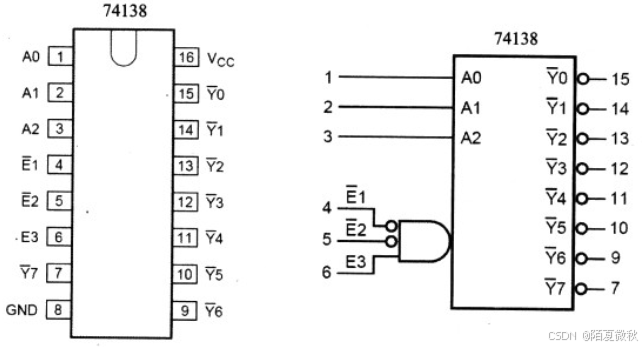

三、三八译码器

        比如用3个管脚控制8个LED，就可以用这种形式，但是缺点是，同一时间只能有一个LED亮，只能依靠迅速频闪。

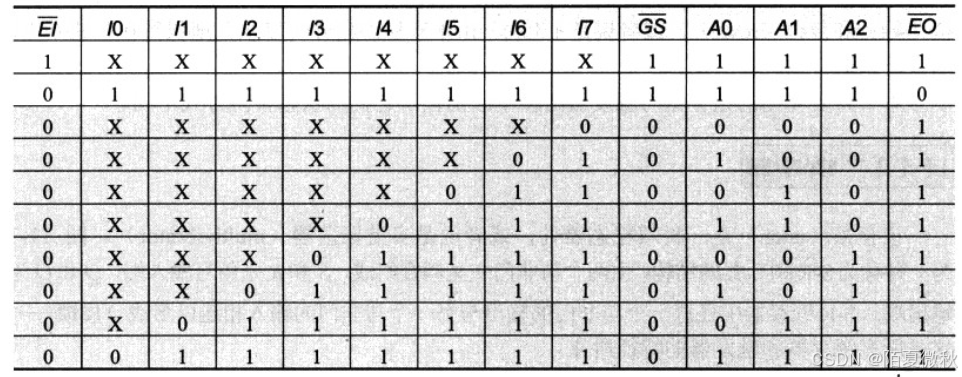

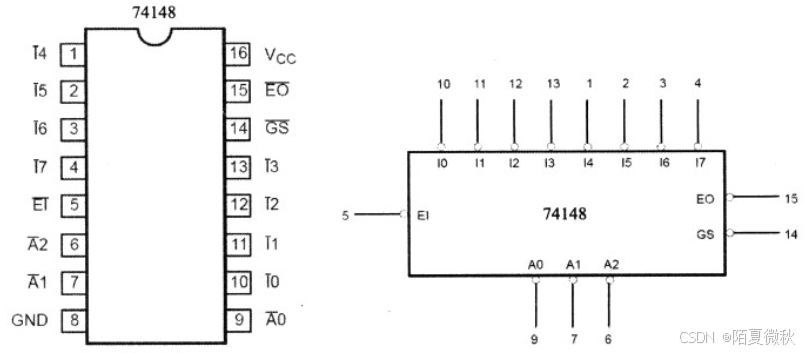

四、八三编码器

五、译码数码管

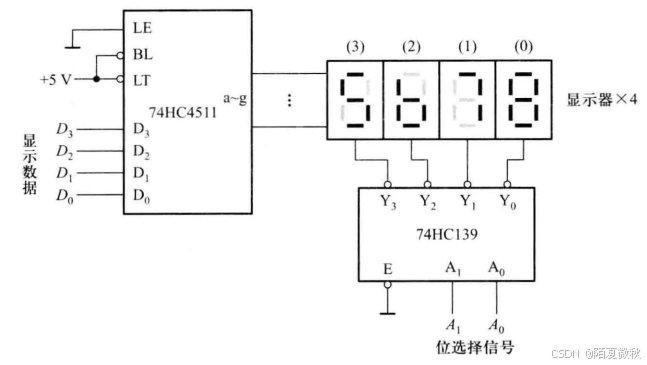

        具体的在单片机章节进行阐述，可以看到，其可以实现不同位的1 0，即同一时刻不会仅出现只有某一个时刻为1或者0的情况，比如三八译码器输出只能为00001000这种，而该译码数码管可以实现1100101这种效果，通过位选择信号，就可以选择某一个数码管显示某个数据值。

六、数据分配器/选通输出

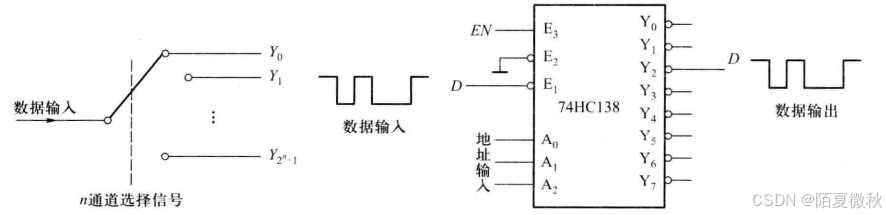

        可以看到，当E2-接GND、E3做使能，E1-做数据输入时，通过选择A0、A1、A2的使能情况，就可以使得Y0-7＝E1-，实现某一个通道输出输入值，且该方法实现了输入与输出的本质隔离效果。

七、数据选择器

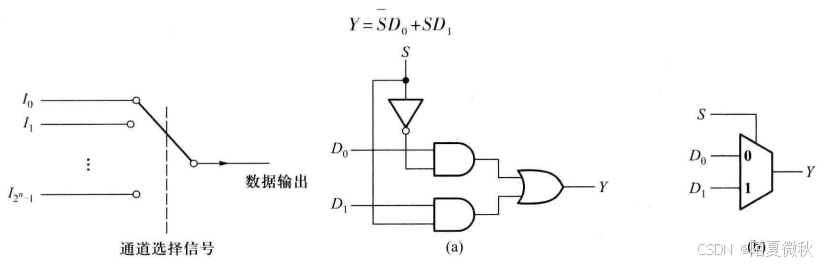

        刚才是选通某一个输出，现在是选择某一个输入。

        以上所有的器件几乎都是1个，但是其均可以进行多片的级联扩展实现更高阶的需求。
