电源基础05 反激式变换器——高频变压器

目录

一、常规DC-DC变换器的问题

二、高频变压器

1、高频变压器的意义

2、变压器基础

3、变压原理

4、原边漏感

5、注意事项

三、反激式变换器原理

1、基础知识

2、CCM工作模式

3、DCM工作模式

4、BCM工作模式

5、三种模式的对比

四、实际电压电流波形——杂散元器件影响

---

一、常规DC-DC变换器的问题

1、输入输出压差很大的时候，占空比太小：

        220V市电经整流后得到311V直流，若用Buck电路进行降压，其占空比D=5V/311V=0.016，若开关频率f=100kHz，导通时间ton=D/f=0.00016mS=0.16uS。

2、输入与输出共GND，限制应用范围，有时带来触电风险。

因此反激式变换器诞生，而关键器件就是：高频变压器

二、高频变压器

1、高频变压器的意义

        开关电源中，使用高频变压器可调整占空比在合理范围。

        另外可使输入与输出电气隔离。

2、变压器基础

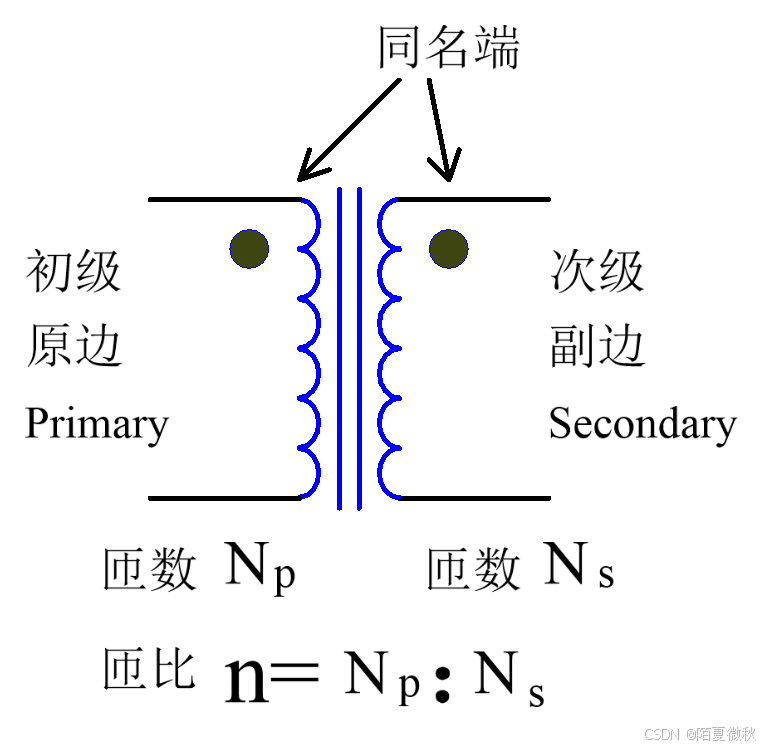

        其中，初级与次级同名端电压极性相同。

3、变压原理

电压比：Vp=Vs * n

电流比：Ip=Is/n          Is=Ip * n

电感量：Lp=Ls*n²

4、原边漏感

        LLKP：由于原边与副边耦合系数不能达到100%，即：存储于原边电感中不能耦合到副边能量所表现出来的等效电感量。

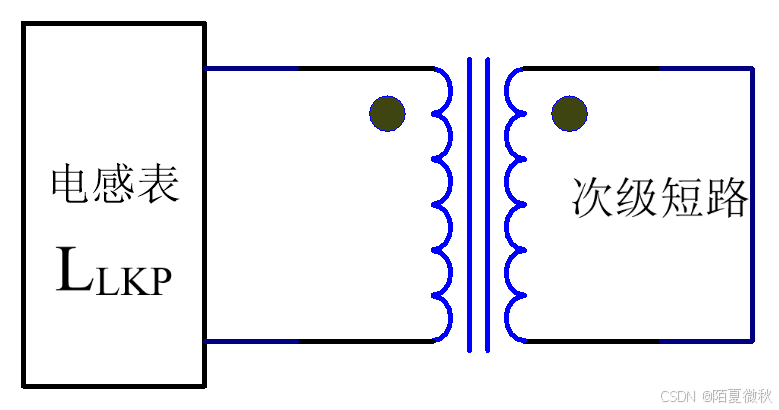

        测量方法：将变压器所有副边（次级）全部短路，用电感表测得的原边（初级）的电感量即为原边漏感量。

5、注意事项

        存储在漏感中的能量在放电时需要有放电回路，否则会产生高压脉冲，进而引起电路干扰。
