嘉立创EDA丝印大小方向及注意事项

1. 大小：
   字号推荐字宽/字高尺寸为4/25mil、5/30mil、6/45mil。

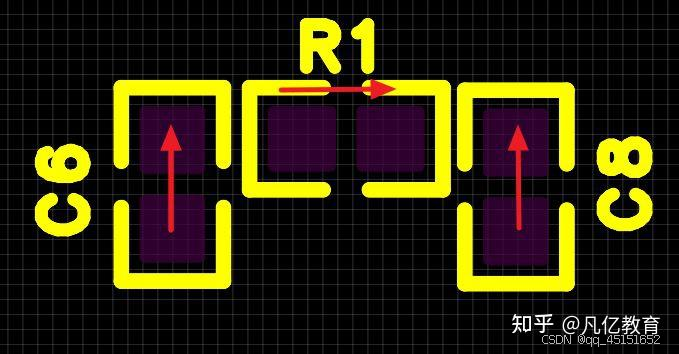

2. 方向：
   保持方向统一性，一般一块PCB上不要超过两个方向摆放，推荐方向向左或者向上。


3. 特殊情况：

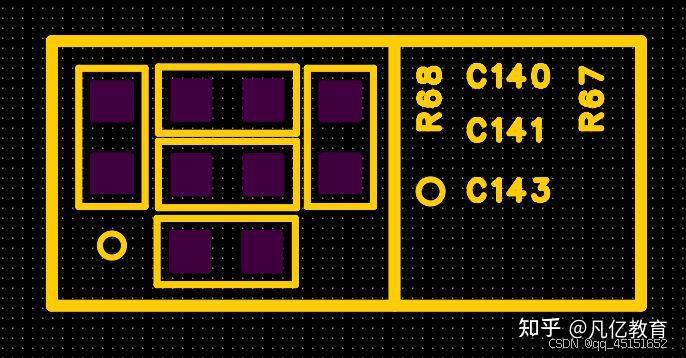

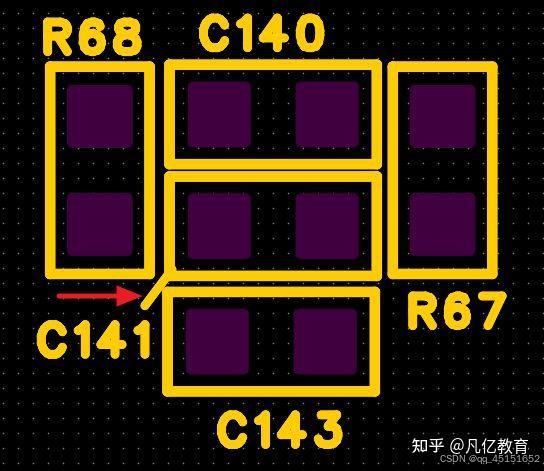

   对于一些摆布下的丝印标识，可以用放置 2D 辅助线或者放置方块进行标记。如下两图所示：



4. 注意事项
   (1) 最好在每个模块画完之后调整丝印的方向，避免最后遗忘或者疏漏。
   (2) 丝印方向最好朝一个方向放置。
   (3)注意丝印不要放在焊盘上。
   (4)注意丝印一定要对准元器件，否则焊接时会出错。

5. 快速调整丝印的小技巧：
   嘉立创EDA提供一个快速调整丝印的方法，即“布局-属性位置
