半导体刻蚀工艺核心技术解析：从原理到国产化突破

引言：刻蚀工艺的技术地位在半导体制造中，刻蚀（Etching）是仅次于光刻的核心工艺，直接决定芯片性能、良率和集成度。随着先进制程向3nm及以下演进，刻蚀步骤从传统制程的10%占比激增至50%以上（以5nm FinFET为例，刻蚀次数超150次）。本文将系统拆解刻蚀工艺的技术原理、关键挑战及国产设备最新进展。

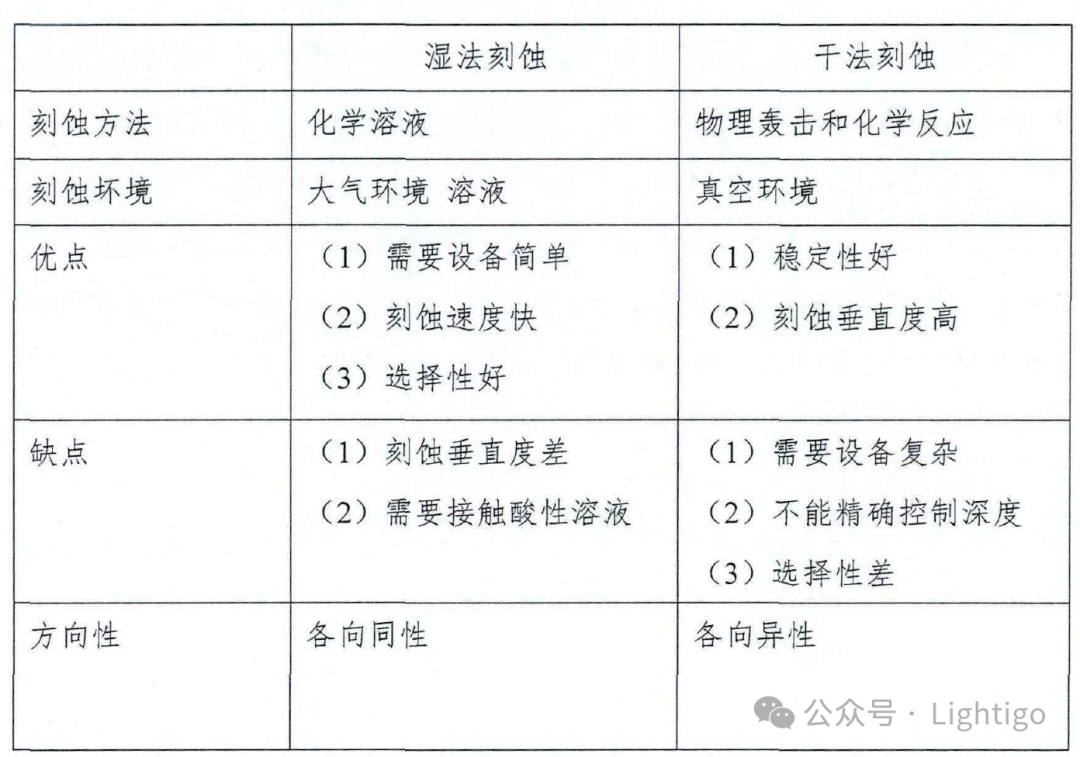

一、刻蚀工艺分类与技术原理

1. 湿法刻蚀（Wet Etching）

• 原理

  ：利用化学溶液（如HF酸、KOH）与材料发生各向同性反应，通过浸泡或喷淋实现材料去除。

• 应用局限

  • 仅适用于图形尺寸＞3μm的成熟制程（如功率器件）；

  • 无法控制刻蚀方向，易导致侧向钻蚀（Undercut）。

2. 干法刻蚀（Dry Etching）

• 核心工艺：等离子体辅助反应离子刻蚀（RIE）

  • 物理轰击

    ：惰性气体（如Ar）离子加速撞击材料表面，产生物理溅射；

  • 化学反应

    ：反应气体（如CF₄、Cl₂）解离为活性自由基，与材料生成挥发性产物（如SiF₄）。

• 进阶技术：

  • ICP（电感耦合等离子体）

    ：通过高频线圈产生高密度等离子体（密度达10¹¹~10¹² cm⁻³），提升刻蚀速率；

  • ALE（原子层刻蚀）

    ：通过自限制反应逐层去除原子，精度可达0.1nm（用于EUV光刻掩模修复）。

---

二、先进制程中的四大技术挑战

1. 高深宽比刻蚀（High Aspect Ratio Etching, HARE）

• 需求

  ：3D NAND堆叠层数超200层，刻蚀深宽比＞60:1；

• 难点

  ：等离子体分布不均导致“深槽效应”（Etching Lag），需通过脉冲射频调制优化离子方向。

2. 选择性控制

• 目标

  ：在刻蚀Si时，对SiO₂掩膜的选择比需＞100:1；

• 方案

  ：采用C₄F₈/O₂混合气体生成氟碳聚合物，保护侧壁并抑制底层损伤。

3. 原子级表面粗糙度

• 影响

  ：表面粗糙度＞0.5nm会引发晶体管漏电；

• 解决

  ：引入H₂/He低温刻蚀工艺（-50℃），降低离子轰击能量至20eV以下。

4. 新型材料刻蚀

• High-k介质（如HfO₂）

  ：需开发BCl₃/Ar混合气体刻蚀配方；

• 2D材料（如MoS₂）

  ：采用XeF₂气体实现单层选择性刻蚀。

---

三、国产刻蚀设备技术突破

1. 介质刻蚀设备：突破5nm先进制程

• 代表厂商

  ：中微半导体（AMEC）

• 关键技术
  • Primo AD-RIE系列

    ：支持5nm及以下逻辑芯片介质刻蚀，匹配台积电（TSMC）N3工艺，均匀性＜3%，关键尺寸（CD）偏差＜0.8nm。

  • 高深宽比刻蚀

    ：针对3D NAND的200层以上堆叠结构，深宽比达60:1，等离子体密度提升至10¹² cm⁻³（传统设备为10¹⁰ cm⁻³）。

• 量产进展

  ：进入中芯国际（SMIC）14nm/7nm产线，并出口至三星、台积电等国际大厂。

2. 硅刻蚀设备：攻克3D NAND制造瓶颈

• 代表厂商

  ：北方华创（NAURA）

• 关键技术
  • NMC612D深硅刻蚀机

    ：支持64层以上3D NAND垂直通道孔刻蚀，深宽比突破70:1，刻蚀速率＞10μm/min。

  • 双频射频源技术

    ：2MHz低频控制离子能量（＜50eV），60MHz高频调控等离子体密度，减少侧壁粗糙度（＜0.3nm）。

• 应用案例

  ：应用于长江存储（YMTC）128层NAND产线，良率提升至98%。

3. 金属刻蚀设备：实现低损伤互连工艺

• 代表厂商

  ：屹唐半导体（Mattson）

• 关键技术
  • 铜/铝互连刻蚀

    ：采用Cl₂/BCl₃混合气体，刻蚀速率＜0.1μm/min，侧壁倾斜角控制＜85°，减少金属残留（＜5nm）。

  • 低k介质保护技术

    ：通过C₄F₆/O₂生成10nm氟碳聚合物，保护低k介质介电常数（k值波动＜0.1）。

• 量产进展

  ：用于长江存储、合肥长鑫DRAM产线，替代美国应用材料（AMAT）设备。

4. 特色工艺设备：填补细分领域空白

• 原子层刻蚀（ALE）

  中微半导体：推出首台国产ALE设备，用于EUV掩模修复，精度达0.1nm/cycle。

• 化合物半导体刻蚀

  沈阳芯源：开发GaN刻蚀机，采用ICP+RIE复合模式，刻蚀速率＞500nm/min，选择比（GaN/Si）＞200:1。

5. 核心零部件国产化突破

• 射频电源

  国基南方：量产5kW/60MHz射频电源，国产化率从5%提升至30%（2023年数据）。

• 静电卡盘（ESC）

  华卓精科：陶瓷ESC耐等离子体辐照寿命＞5万小时，温控精度±0.1℃。

• 气体输送系统

  富创精密：高纯气体流量控制器（MFC）精度达±0.5%，替代美国MKS产品。

---

四、未来技术趋势

1. AI工艺优化

   ：通过机器学习实时调控腔室压力、气体配比（如Lam Research的Sense.i平台）；

2. 原子级制造

   ：结合电子束诱导刻蚀（EBIE）实现亚纳米精度；

3. 绿色工艺

   ：开发全氟酮（PFK）替代传统PFC气体（GWP值降低99.9%）。

---

结语：刻蚀工艺的国产化突围路径

当前国产刻蚀设备全球市占率已突破23%（2023年SEMI数据），但在EUV配套刻蚀、先进封装TSV刻蚀等领域仍需攻坚。

核心技术突破点：

• 高功率射频电源（＞5kW，国产化率＜15%）；

• 陶瓷静电卡盘（ESC）耐等离子体辐照寿命＞10万小时；

• 原位计量（In-situ Metrology）传感器精度＜0.1nm。

（注：文中数据引用自IEEE IEDM、SEMI行业报告及企业公开技术白皮书）

---

如需深入探讨某类刻蚀技术细节，欢迎留言定向分析。
