Kinect2.0相机标定

我搜相机标定的时候有很多种方法，小白也不知道哪一个能用有用，感觉乱七八糟的，这个总结的很好Kinect2的标定和图像配准，我选的最简单的用matlab计算的。
下面是一些需要知道的基础知识，更好的操作和理解一些步骤吧（摘抄自上面那个博客）

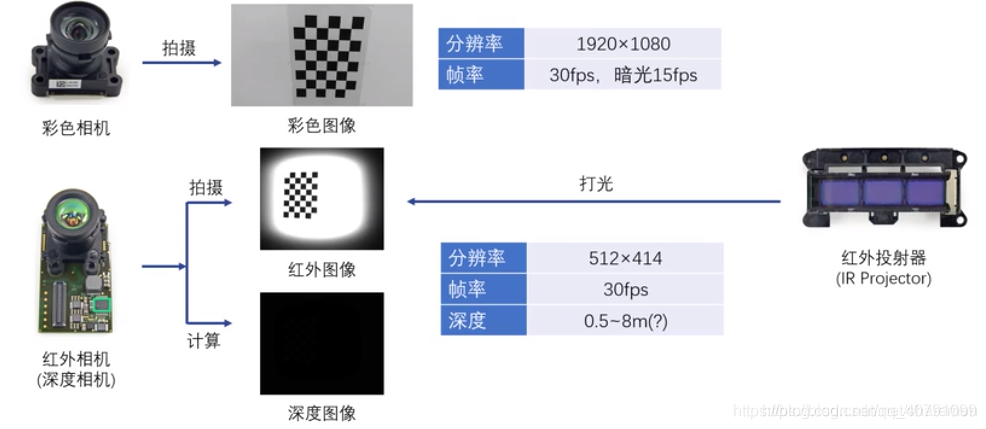

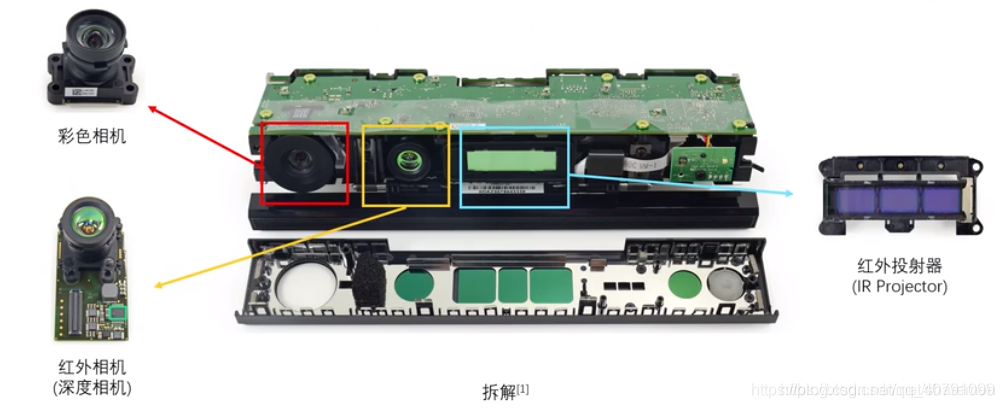

相机结构

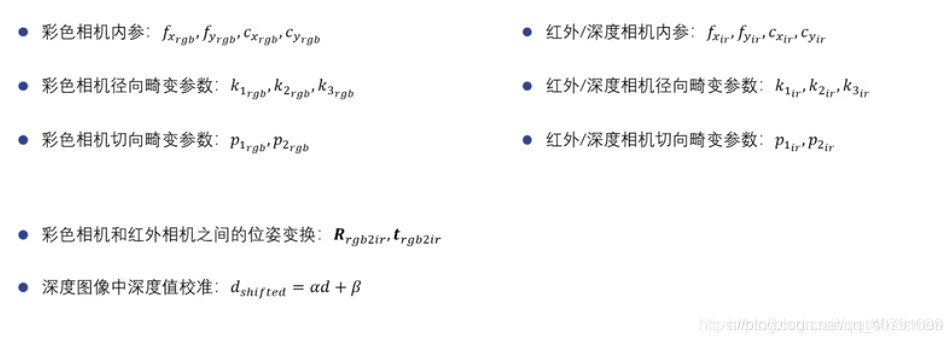

需要标定的参数：

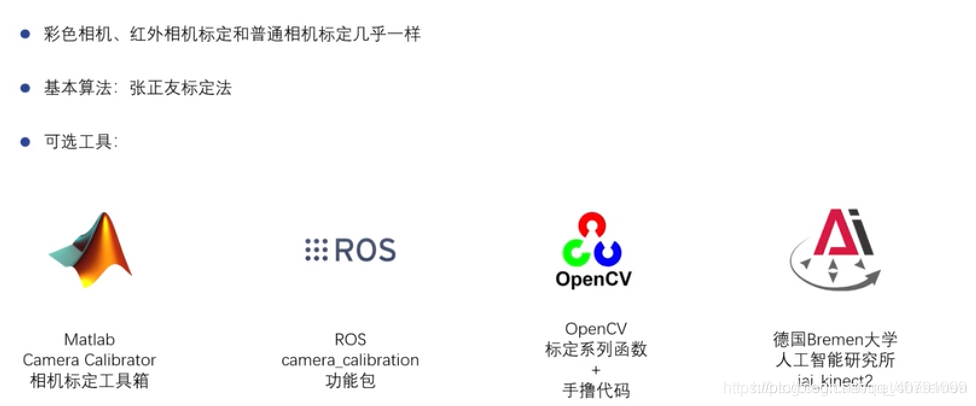

标定方法和工具：

操作

参考：Kinect深度图与RGB摄像头的标定与配准（主要是参考的彩色相机的标定，还有最后对齐部分，红外相机看不太懂，我直接就拍了照片放在matlab里计算了）
kinect 2的数据获取与深度相机的标定（主要参考的matlab使用）

棋盘格下载
也可以去官网（应该是吧，反正好多人用这个）：https://github.com/code-iai/iai_kinect2/tree/master/kinect2_calibration/patterns（这个只是最终的存放路径，只下载这个好像不行，需要返回找到整个项目然后把整个项目下载，再在文件夹里找图片）

标定彩色摄像头

目的：获得彩色摄像头内参：$f_x$,$f_y$,$c_x$,$c_y$,还有畸变参数

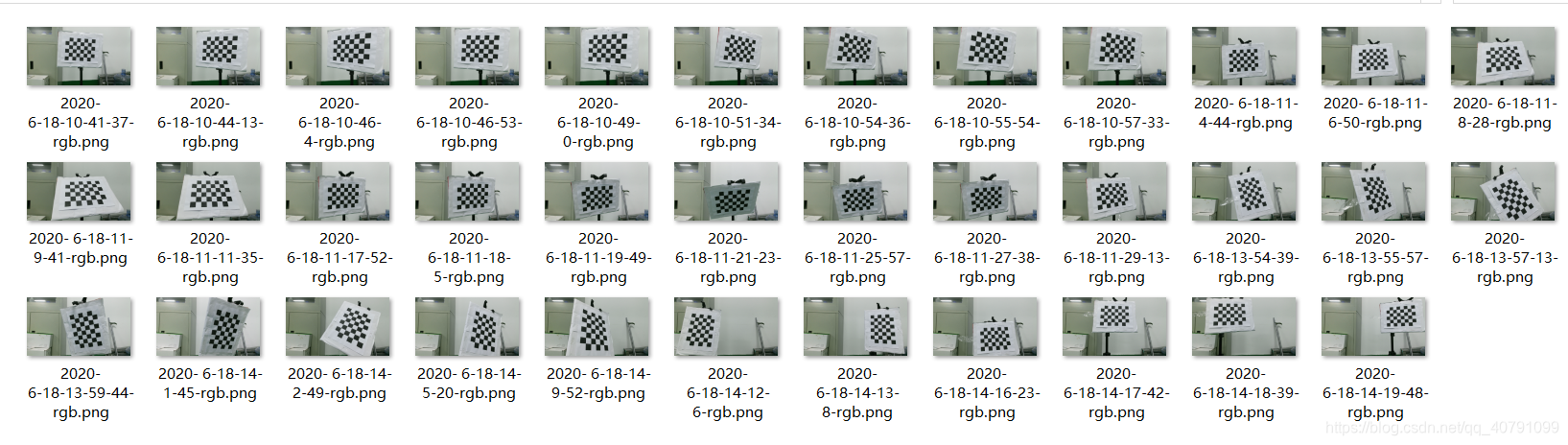

1. 用相机拍摄不同角度的彩色图片（正视、俯视、仰视、左倾、右倾），不少于20张

注意：

• 棋盘尽量覆盖在画面一半
• 角度越多越好；
• 棋盘要出现在图像的各个位置；
• 平面与摄像头平面角度不要超过45°（我自己设置的时候发现角度太斜了红外图像就采集不到了，但是彩色摄像头可以，彩色图片也能采集到，但是不知道放在matlab里能不能识别格子的角点了，所以还是按照大家都这么做的做吧）
  参考的一篇博客说距离要2种及以上（我不知道距离远近有什么影响，反正我是照顾到红外相机太远了就采集不到，所以都离得比较近）

2. 把图片放到matlab里，就会自动计算出参数啦（matlab是通过检测棋盘格的角点然后计算相机参数的，虽然具体原理不太懂，不过这样至少知道拍摄的时候要注意什么，就是尽量把角点都显示全，让matlab容易捕捉）

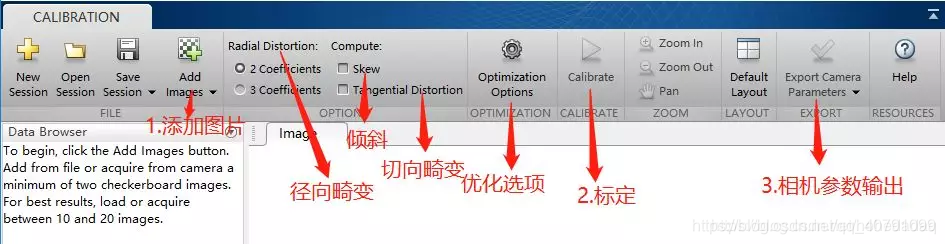

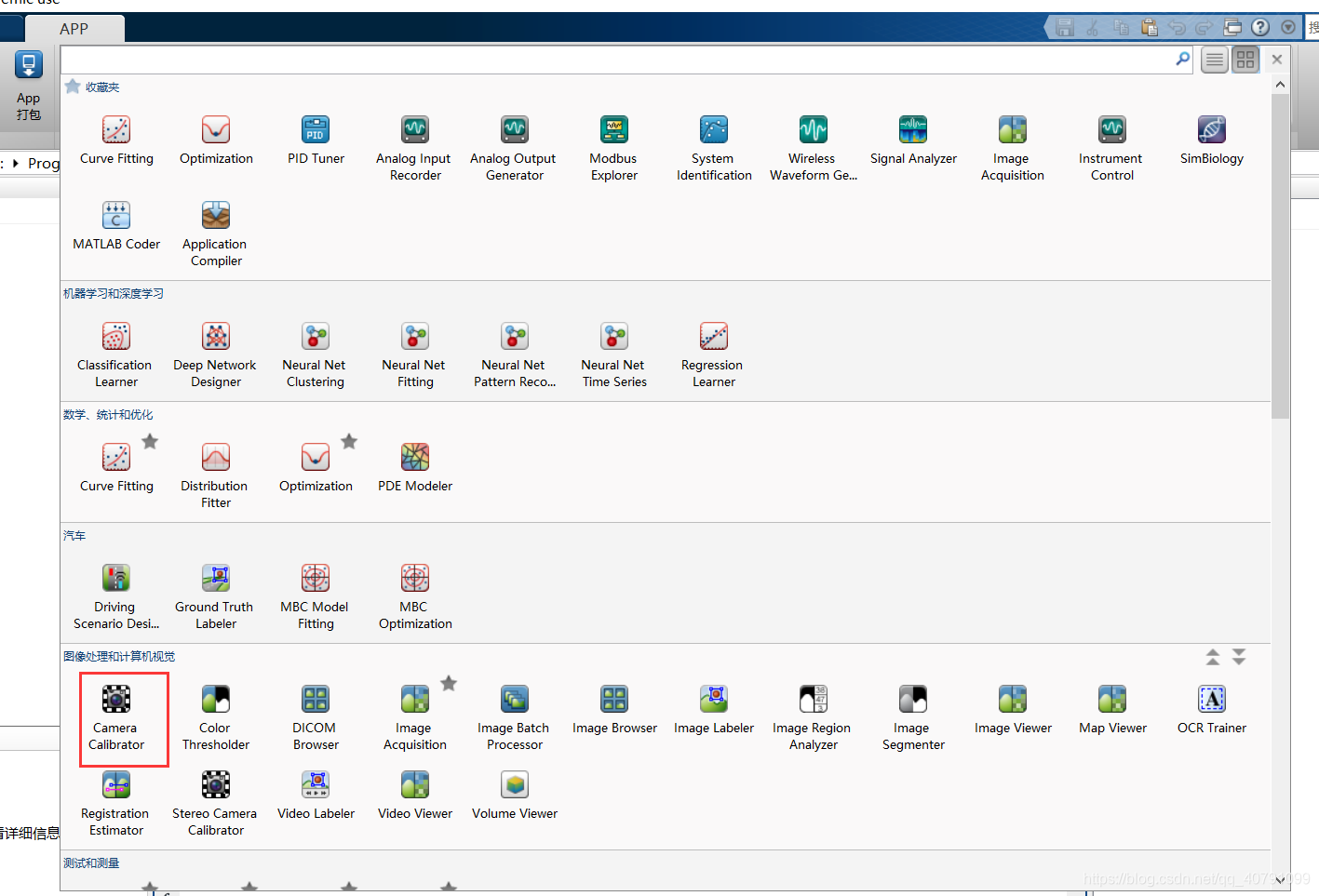

调用matlab工具箱：


导入图片

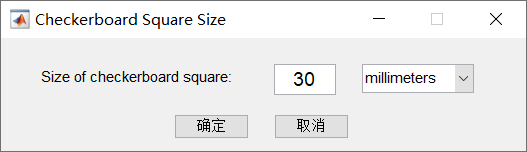

会弹出一个框让你填写你的棋盘格单个格子的大小，我用的3cm的，所以改成30

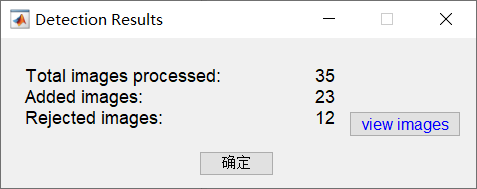

然后会弹出一个框提示你一共输入了35张图片，识别并添加进matlab23张，有12张没有识别出来（反正就是不好用）被丢弃了。然后matlab就用这23张图片计算相机参数

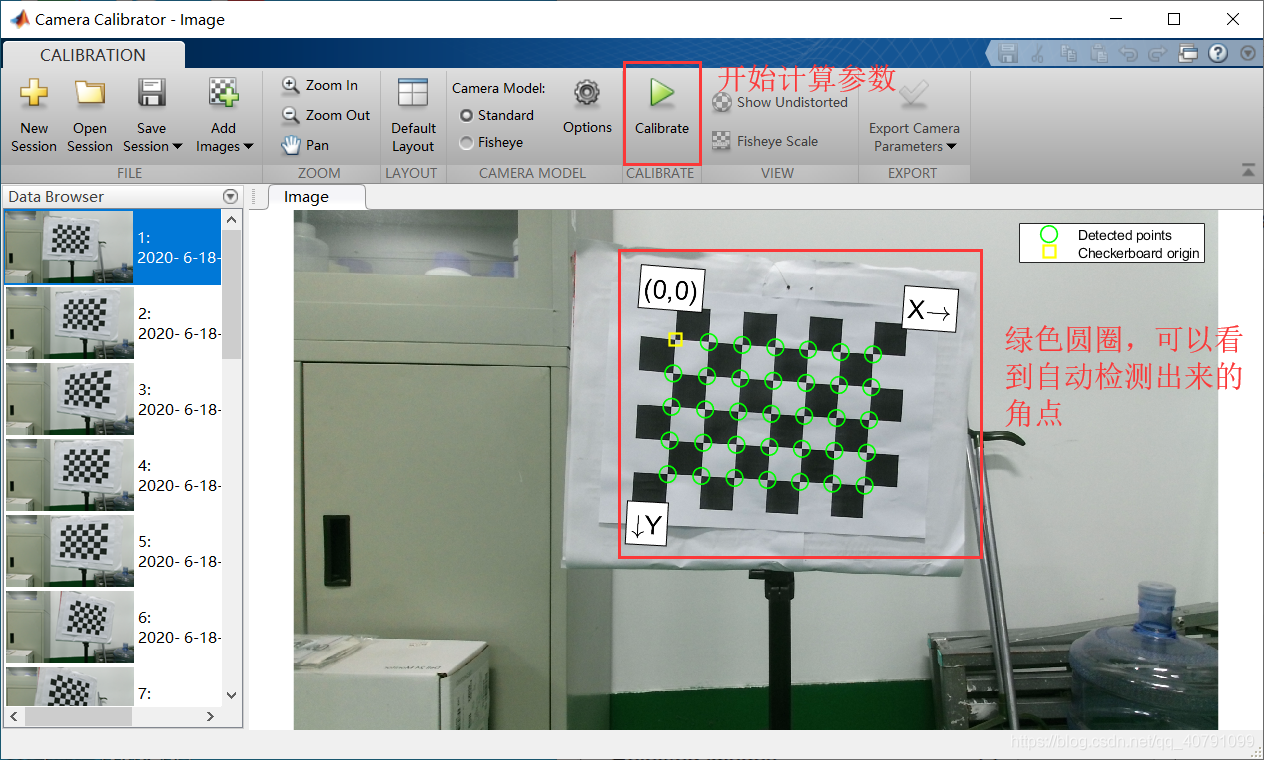

Calibrate就可以开始计算相机参数啦

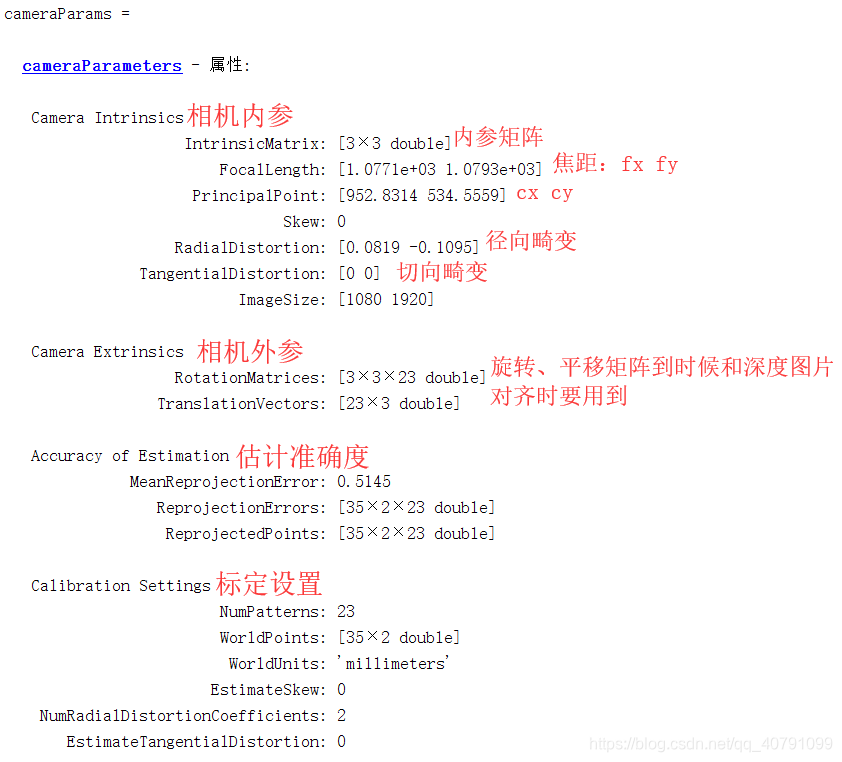

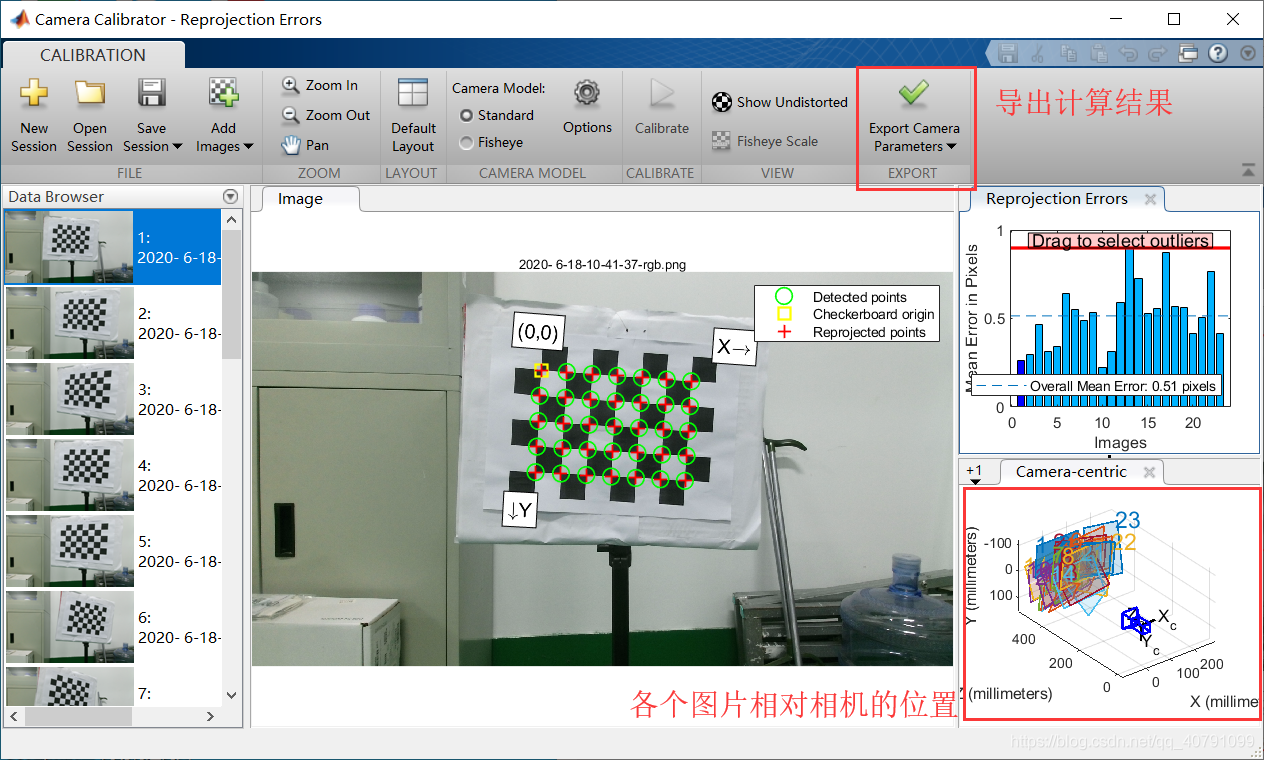

结果：

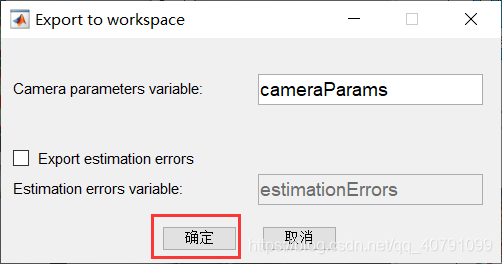

直接按确定：

标定红外摄像头

目的：获得彩色摄像头内参：$f_x$,$f_y$,$c_x$,$c_y$,还有畸变参数

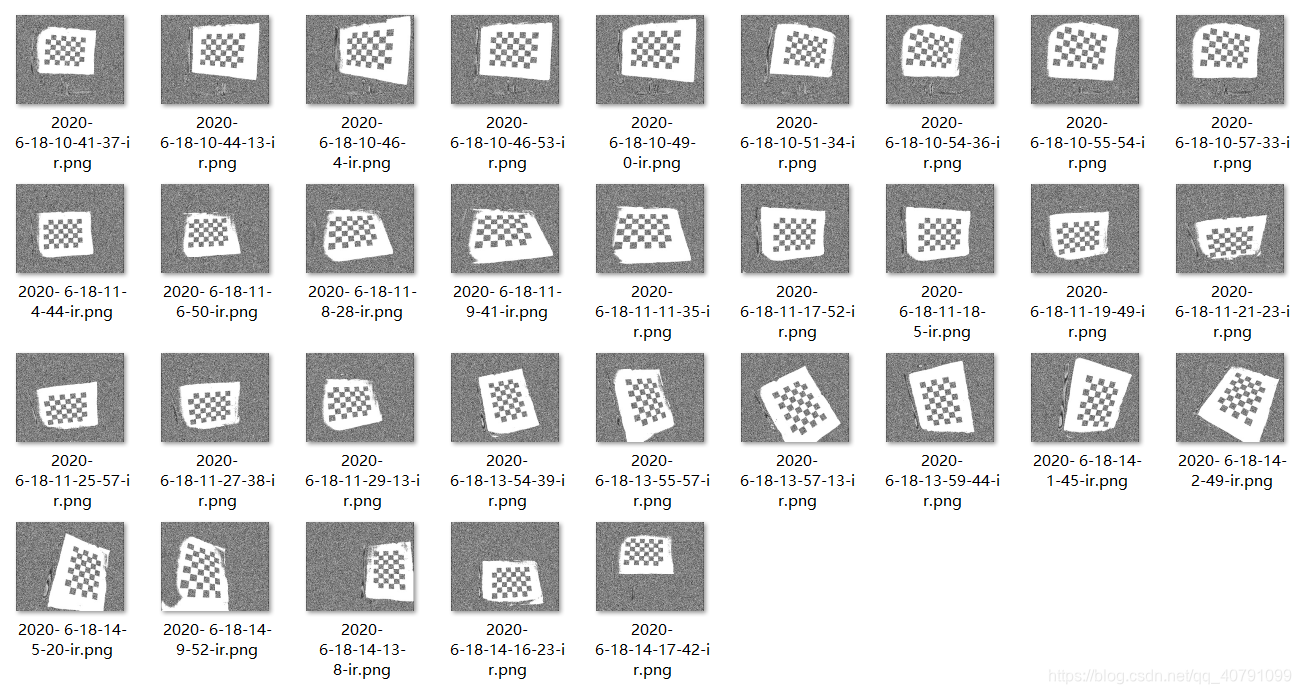

Kinect深度图片好像是又红外摄像头拍来的，所以标定红外摄像头就可以了。步骤同上，但是我采集到的红外图像很奇怪，画面是雪花状的（这个博主和我情况一样16位深度的TIF图像转8位深度——Matlab标定 一片白，可能保存成16位就没问题了，但是我直接用的这个图片好像也可以检测出来，就没有管），而且位置要求很苛刻，角度太大了或者太近都采集不到。
最后结果如下：

Camera Intrinsics
IntrinsicMatrix: [3×3 double]
FocalLength: [361.1934 362.1103]
PrincipalPoint: [261.9911 210.5512]
Skew: 0
RadialDistortion: [0.1103 -0.2990]
TangentialDistortion: [0 0]
ImageSize: [424 512]

Camera Extrinsics
RotationMatrices: [3×3×29 double]
TranslationVectors: [29×3 double]

Accuracy of Estimation
MeanReprojectionError: 0.3615
ReprojectionErrors: [35×2×29 double]
ReprojectedPoints: [35×2×29 double]

Calibration Settings
NumPatterns: 29
WorldPoints: [35×2 double]
WorldUnits: ‘millimeters’
EstimateSkew: 0
NumRadialDistortionCoefficients: 2
EstimateTangentialDistortion: 0

注意：参考博客里有说红外相机关照问题，一些图片要去掉

彩色图像和深度图像对齐

原理见下一节。
我选择第一对彩色和红外图像对应的外参矩阵，用matlab计算。

R_ir=[0.9956   , 0.0669   , 0.0653;%红外图像对应的外参，旋转矩阵
   -0.0670 ,   0.9978  , -0.0005;
   -0.0652 ,  -0.0039 ,   0.9979];
T_ir=[-119.979664484074	;-116.048814672852;	460.315362680143];%红外图像对应的外参，平移矩阵
R_rgb= [0.9960  ,  0.0589  ,  0.0677;%彩色图像对应的外参，旋转矩阵
   -0.0596   , 0.9982   , 0.0077;
   -0.0671 ,  -0.0117 ,   0.9977];
T_rgb=[-68.7625339843484;	-113.548684529554	;465.147009166948];%彩色图像对应的外参，平移矩阵
R=R_rgb*inv(R_ir);%计算ir2rgb旋转矩阵
T=T_rgb-R*T_ir;%计算ir2rgb平移矩阵

然后就是用输入图像和内参外参计算出来的旋转平移矩阵，然后根据公式编程，最后输出图像啦。程序见：kinect 2.0 SDK学习笔记（四）–深度图与彩色图对齐

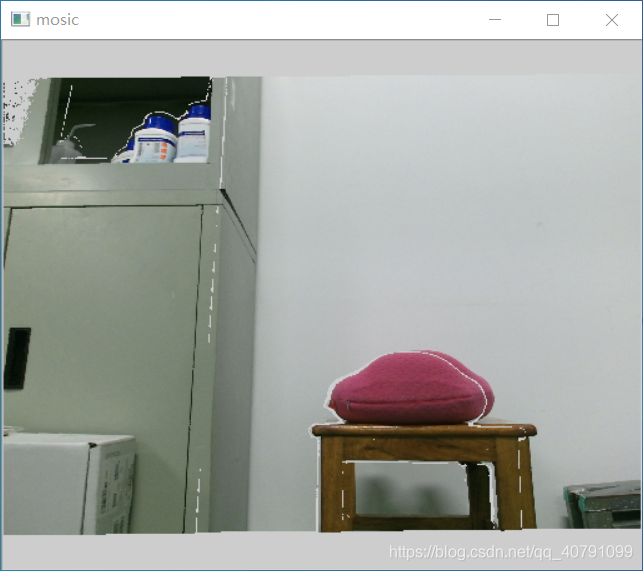

结果：还是会有重影？（有部分颜色在墙上。。。）这个还是我手动平移之后比较好的结果，可能是我只用了一对图像的外参，不够精确？
哦我参考的这个博客里有原因，好像是深度摄像头和彩色摄像头视差的原因，有盲区，重影这部分是深度摄像头能看到但是彩色看不到的，怎么对都不会有相应的彩色对应的，所以可能就用了原来彩色图中的颜色覆盖住了？kinect 2.0 SDK学习笔记（四）–深度图与彩色图对齐

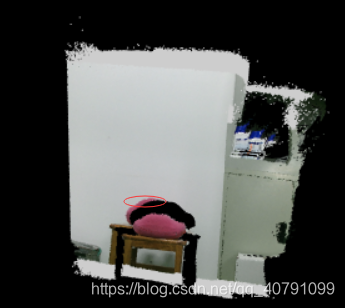

点云图很明显的看到：

原理

基本推到看这个（我能看懂哈哈哈）kinect 2.0 SDK学习笔记（四）–深度图与彩色图对齐
这个原理很全，但是我没看，好复杂的样子：张正友标定法-完整学习笔记-从原理到实战
