数电基础(6)--时序逻辑电路

学习完本节，要能回答以下问题：

1. 掌握时序逻辑电路的描述方式及其相互转换
2. 掌握时序逻辑电路的分析方法
3. 掌握时序逻辑电路的设计方法
4. 掌握典型时序逻辑电路计数器、寄存器、移位寄存器的逻辑功能及其应用

一、时序逻辑电路的基本概念

时序逻辑电路的模型与分类

时序逻辑电路模型

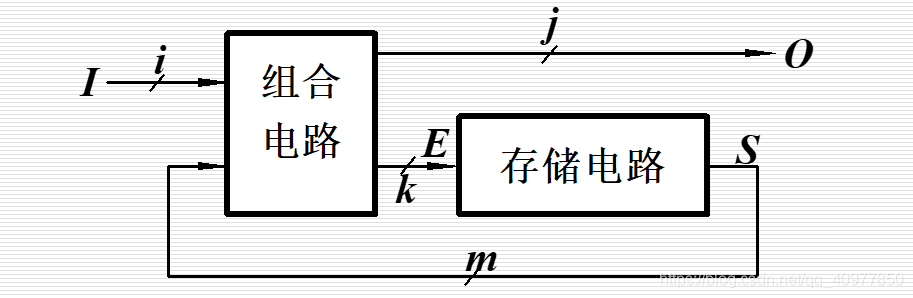

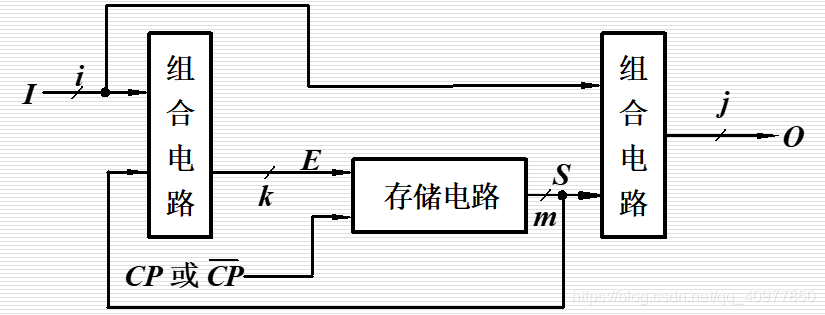

时序电路由存储电路与组合电路构成，电路存在反馈，其一般化模型如下所示：
一般化模型对应三个电路方程：

时序逻辑电路分类

按照时序脉冲分为同步与异步：

1. 同步：存储电路例所有触发器有一个统一的时钟源，它们的状态在同一时刻更新
2. 异步：没有统一的时钟脉冲，电路的状态更新不是同时发生的

按照电路结构分为米利型电路和：

1. 米利型电路：电路的输出与输入变量和触发器的输出有关。
2. 穆尔型电路：电路的输出只取决于个触发器的状态。


时序电路的逻辑功能表达

1.由时序电路得到逻辑方程组

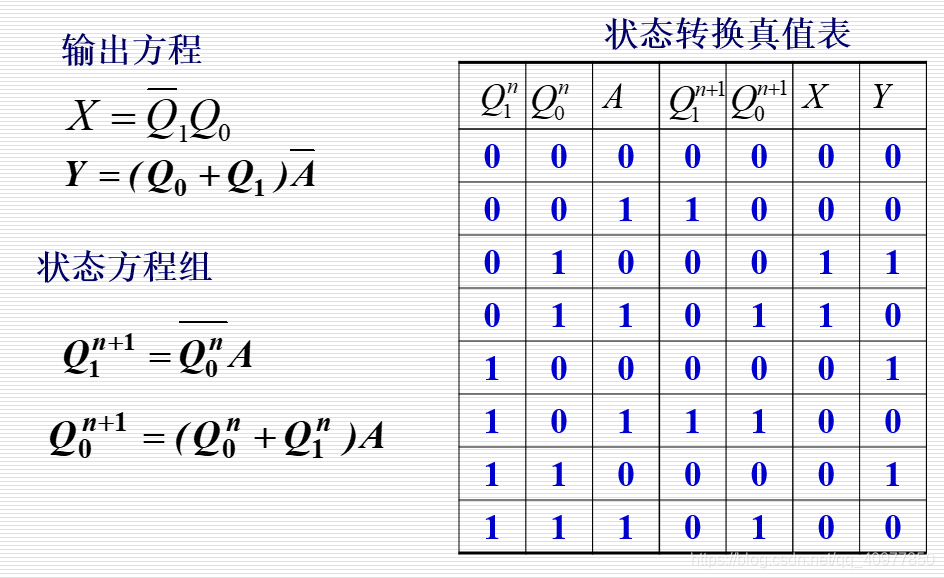

2.根据方程组列写状态转换真值表

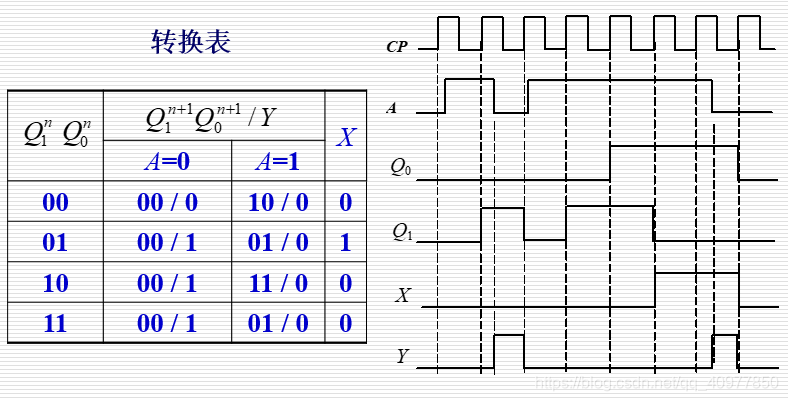

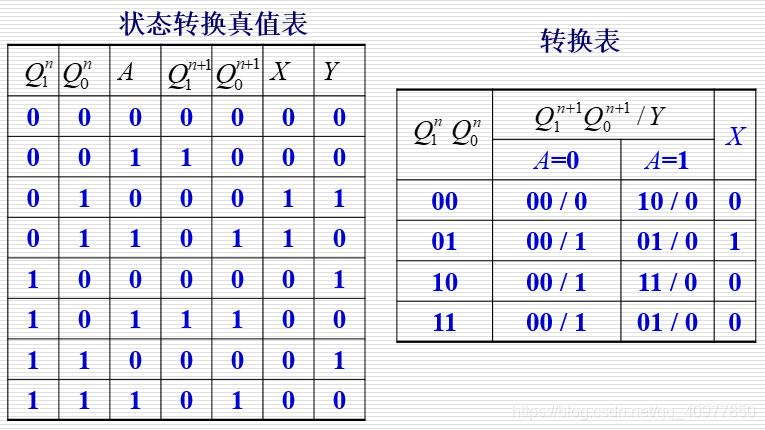

3.将状态转换真值表变形为转换表

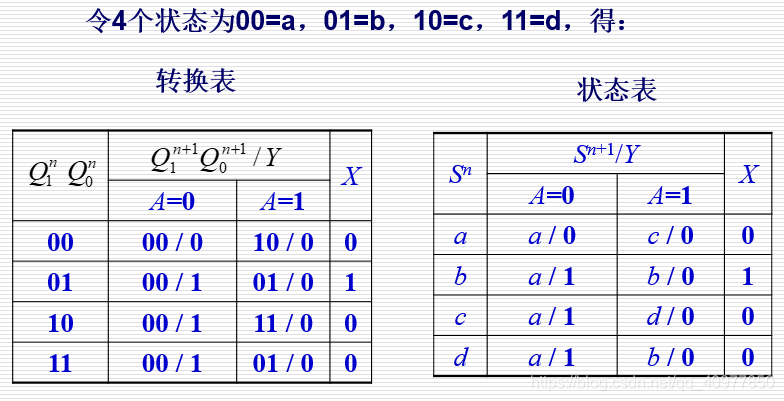

4.由转换表得状态表

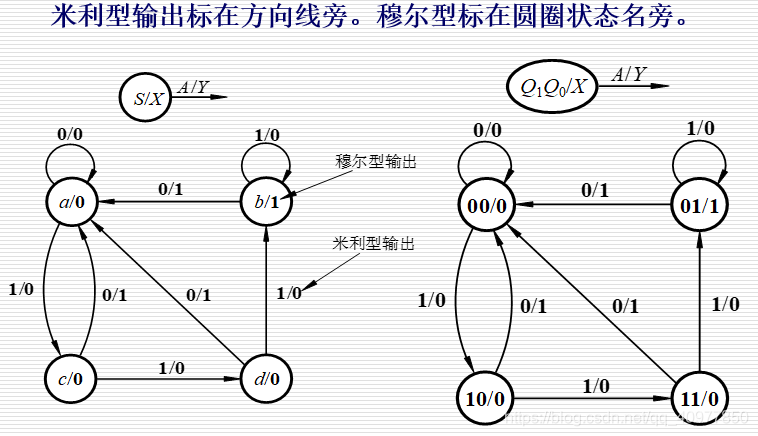

5.由状态表画状态图

6.根据转换表画出伯德图

二、同步时序逻辑电路的分析

分析同步时序逻辑电路的一般步骤

时序逻辑电路分析的任务：分析电路在输入信号的作用下，其状态和输出信号变化的规律，列写出电路状态或画出状态图、工作波形图，进而确定电路的逻辑功能。

时序逻辑电路的一般步骤

1. 了解电路的组成：电路的输入、输出信号、触发器的类型

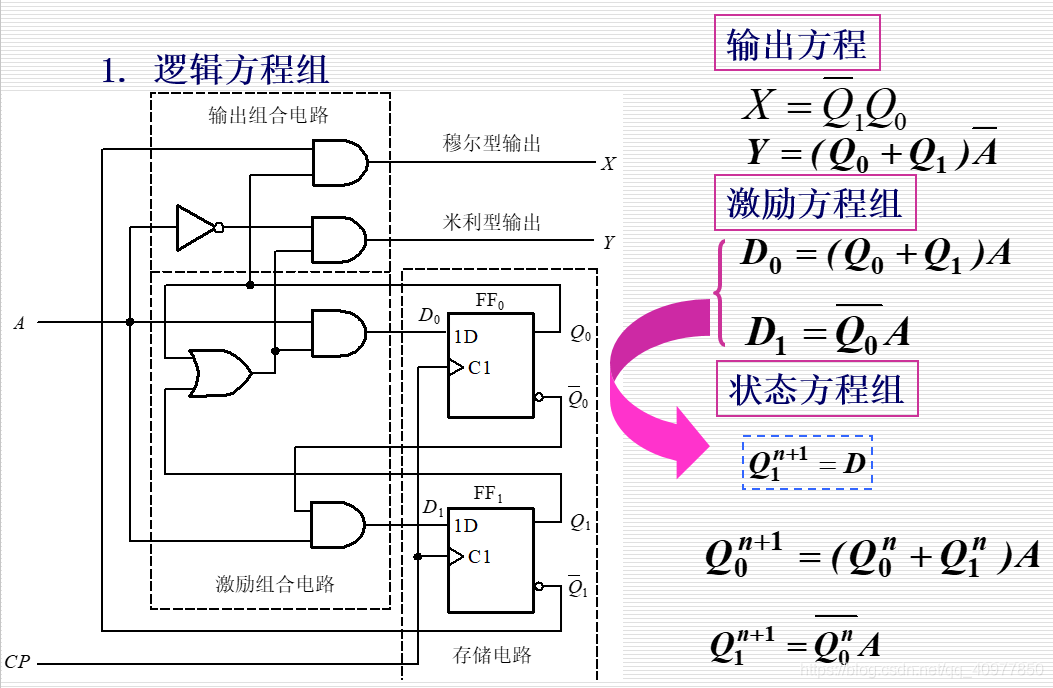

2. 根据给定的电路图，列写电路的输出方程、各触发器的激励方程、状态方程（联立激励方程与触发器的自身特性得到）
3. 列写状态转换表、画出状态图和波形图
4. 确定电路的逻辑功能。

分析举例

1. 例题一
