前言

在PCL中，用于处理点云表面的主要方法包括：泊松表面重建、贪心投影三角化、Alpha Shapes等。

本文介绍泊松表面重建，包括原理分析，思路流程，两个实践应用和代码。

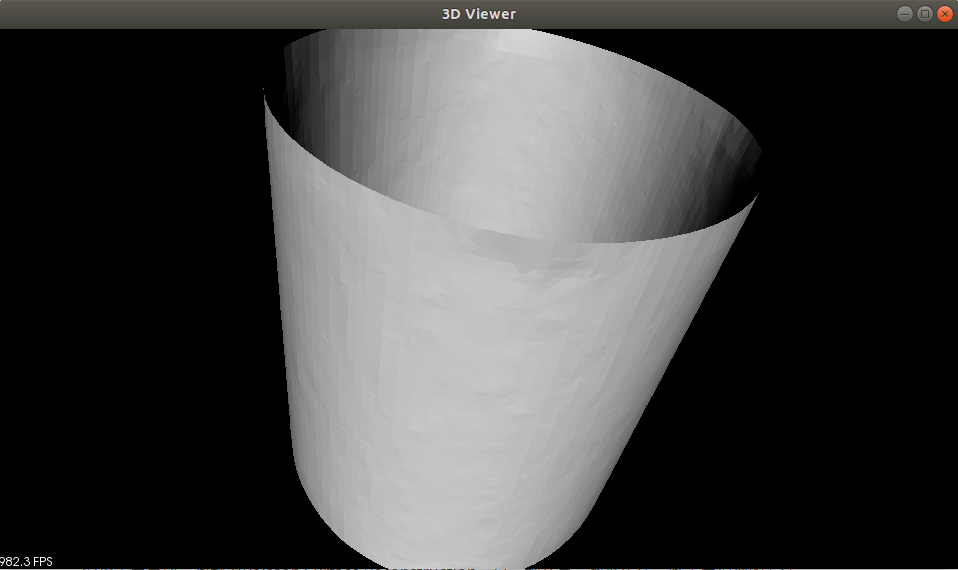

使用泊松算法，对三维点云表面重建，可视化效果：

随机生成一个圆柱体的点云，并使用泊松表面重建算法，可视化效果。

1、泊松表面重建

泊松表面重建，也称为Poisson Surface Reconstruction，是一种从点云数据生成三维表面模型的方法。

  • 点云是三维空间中的一组离散点，这些点没有连接信息，因此需要重建一个连续的表面。
  • 泊松表面重建方法基于泊松方程，通过对点云中的法线进行全局最优化来生成表面。
  • 它将表面重建问题转化为求解泊松方程的过程，结果是一个光滑的表面。

适用场景：

适用于有噪声和不规则分布的点云数据，特别是那些需要生成平滑表面的应用。

示例步骤：

  1. 估计点云中的法线。
  2. 构建八叉树（Octree）以分割空间。
  3. 使用泊松方程求解生成表面。

2、泊松表面重建思路流程

 泊松表面重建的算法思路，如下所示：

2.1 数据准备

  • 输入：一个点云数据集。
  • 预处理：滤波，去除噪声和离群点。下采样，如果点云密度过高，可以进行下采样以减少计算量。

2.2 法向估计

  • 目的：估计每个点的法向量，法向量是与点所在表面垂直的向量。
  • 方法：可以使用PCA（主成分分析）或其他局部几何方法来估计法向量。

2.3 场函数构造

  • 定义：构造一个三维标量场函数Φ，使得在点云的每个点处，该函数的梯度近似于法向量。
  • 泊松方程：ΔΦ=∇⋅N，其中Δ是拉普拉斯算子，∇⋅N是法向量场的散度。

2.4 求解泊松方程

  • 方法：将泊松方程离散化，并通过数值方法（如多重网格方法）求解。
  • 结果：一个三维标量场函数Φ\PhiΦ。

2.5 等值面提取

  • 定义：等值面是标量场中所有具有相同值的点的集合。
  • 提取方法：使用Marching Cubes算法从标量场Φ中提取等值面，生成多边形网格。

2.6 表面平滑与后处理

  • 目的：去除噪声并改善表面质量。
  • 方法：对生成的表面进行平滑处理、孔洞填补和细节增强等。

泊松表面重建的优势：处理噪声数据的能力强、生成的表面平滑且闭合。

缺点：计算复杂度较高、对法向估计的依赖性较强。

3、泊松表面重建——实践应用1

随机生成离散点云，并使用泊松表面重建方法处理点云数据并进行可视化。

  • 生成随机点云数据：生成一个包含随机点的点云。
  • 估计法线：计算每个点的法线信息。
  • 泊松表面重建：使用泊松表面重建算法生成三维表面。
  • 可视化：使用PCL的可视化工具展示结果。

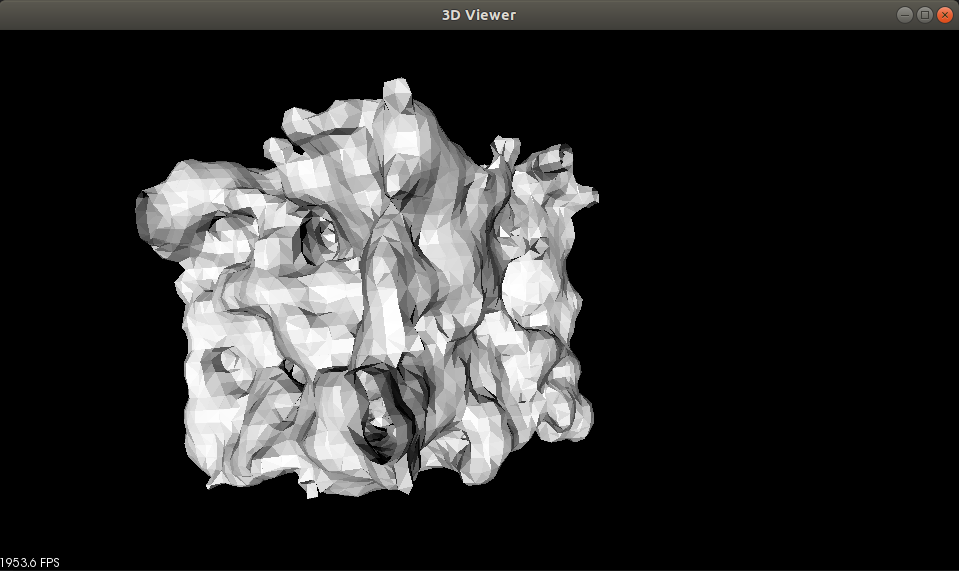

示例效果：

示例代码：

#include <pcl/io/ply_io.h>
#include <pcl/point_types.h>
#include <pcl/visualization/pcl_visualizer.h>
#include <pcl/features/normal_3d.h>
#include <pcl/surface/poisson.h>
#include <pcl/filters/filter.h>
#include <random>
#include <thread>
#include <chrono>

int main() {
    // 创建点云对象并生成随机点云
    pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>);
    cloud->width = 1000;
    cloud->height = 1;
    cloud->points.resize(cloud->width * cloud->height);

    // 使用随机数生成器生成点云数据
    std::random_device rd;
    std::mt19937 gen(rd());
    std::uniform_real_distribution<> dis(-1.0, 1.0);

    for (auto& point : cloud->points) {
        point.x = dis(gen);
        point.y = dis(gen);
        point.z = dis(gen);
    }

    // 估计法线
    pcl::NormalEstimation<pcl::PointXYZ, pcl::Normal> ne;
    pcl::PointCloud<pcl::Normal>::Ptr normals(new pcl::PointCloud<pcl::Normal>);
    pcl::search::KdTree<pcl::PointXYZ>::Ptr tree(new pcl::search::KdTree<pcl::PointXYZ>);
    tree->setInputCloud(cloud);
    ne.setInputCloud(cloud);
    ne.setSearchMethod(tree);
    ne.setKSearch(20);
    ne.compute(*normals);

    // 将点云和法线合并
    pcl::PointCloud<pcl::PointNormal>::Ptr cloud_with_normals(new pcl::PointCloud<pcl::PointNormal>);
    pcl::concatenateFields(*cloud, *normals, *cloud_with_normals);

    // 泊松表面重建
    pcl::Poisson<pcl::PointNormal> poisson;
    pcl::PolygonMesh mesh;
    poisson.setDepth(8);  // 设置八叉树的深度
    poisson.setSolverDivide(8);  // 设置泊松方程求解的分区数
    poisson.setIsoDivide(8);  // 设置等值面提取的分区数
    poisson.setPointWeight(4.0f);  // 设置每个点对解的影响权重
    poisson.setInputCloud(cloud_with_normals);
    poisson.reconstruct(mesh);

    // 可视化
    pcl::visualization::PCLVisualizer::Ptr viewer(new pcl::visualization::PCLVisualizer("3D Viewer"));
    viewer->setBackgroundColor(0, 0, 0);
    viewer->addPolygonMesh(mesh, "mesh");
    viewer->addCoordinateSystem(1.0);
    viewer->initCameraParameters();

    while (!viewer->wasStopped()) {
        viewer->spinOnce(100);
        std::this_thread::sleep_for(std::chrono::milliseconds(100));
    }

    return 0;
}

代码说明：

  • 生成随机点云数据：使用C++标准库中的随机数生成器生成1000个随机点，每个点的坐标在[-1, 1]范围内。

  • 估计法线：使用 NormalEstimation 类计算每个点的法线。

  • 合并点云和法线：将点云和法线信息合并成一个包含法线信息的点云。

  • 泊松表面重建：使用 Poisson 类进行三角化。设置参数包括八叉树深度、泊松方程求解分区数、等值面提取分区数和点权重。

  • 可视化：使用 PCLVisualizer 类可视化生成的三角网格。

4、泊松表面重建——实践应用2

生成一个圆柱体的密集点云，并使用泊松表面重建算法，进行表面重建和可视化。

  • 生成圆柱的密集点云数据：生成一个圆柱形的点云。
  • 泊松表面重建：使用Poisson算法进行表面重建。
  • 可视化：使用PCL的可视化工具展示处理结果。

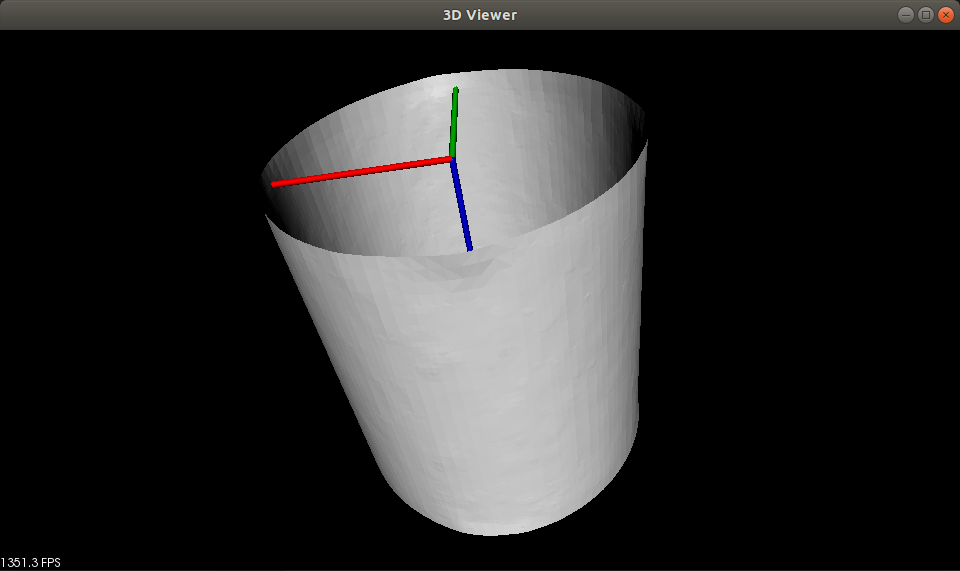

可视化效果：

示例代码：

#include <pcl/io/ply_io.h>
#include <pcl/point_types.h>
#include <pcl/visualization/pcl_visualizer.h>
#include <pcl/features/normal_3d.h>
#include <pcl/surface/poisson.h>
#include <random>
#include <thread>
#include <chrono>

// 生成圆柱体点云
void generateCylinderPointCloud(pcl::PointCloud<pcl::PointXYZ>::Ptr cloud, float radius, float height, int num_points) {
    std::random_device rd;
    std::mt19937 gen(rd());
    std::uniform_real_distribution<> dis_height(0, height);
    std::uniform_real_distribution<> dis_angle(0, 2 * M_PI);

    for (int i = 0; i < num_points; ++i) {
        float h = dis_height(gen);
        float angle = dis_angle(gen);
        pcl::PointXYZ point;
        point.x = radius * cos(angle);
        point.y = radius * sin(angle);
        point.z = h;
        cloud->points.push_back(point);
    }
    cloud->width = cloud->points.size();
    cloud->height = 1;
    cloud->is_dense = true;
}

int main() {
    // 创建点云对象并生成圆柱点云
    pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>);
    generateCylinderPointCloud(cloud, 1.0f, 2.0f, 3000); // 半径1.0，高度2.0，点数3000

    // 估计法线
    pcl::NormalEstimation<pcl::PointXYZ, pcl::Normal> ne;
    pcl::PointCloud<pcl::Normal>::Ptr normals(new pcl::PointCloud<pcl::Normal>);
    pcl::search::KdTree<pcl::PointXYZ>::Ptr tree(new pcl::search::KdTree<pcl::PointXYZ>);
    tree->setInputCloud(cloud);
    ne.setInputCloud(cloud);
    ne.setSearchMethod(tree);
    ne.setKSearch(20);
    ne.compute(*normals);

    // 将点云和法线合并
    pcl::PointCloud<pcl::PointNormal>::Ptr cloud_with_normals(new pcl::PointCloud<pcl::PointNormal>);
    pcl::concatenateFields(*cloud, *normals, *cloud_with_normals);

    // 泊松表面重建
    pcl::Poisson<pcl::PointNormal> poisson;
    pcl::PolygonMesh mesh;
    poisson.setDepth(8);  // 设置八叉树的深度
    poisson.setSolverDivide(8);  // 设置泊松方程求解的分区数
    poisson.setIsoDivide(8);  // 设置等值面提取的分区数
    poisson.setPointWeight(4.0f);  // 设置每个点对解的影响权重
    poisson.setInputCloud(cloud_with_normals);
    poisson.reconstruct(mesh);

    // 保存结果
    pcl::io::savePLYFile("poisson_cylinder_mesh.ply", mesh);

    // 可视化
    pcl::visualization::PCLVisualizer::Ptr viewer(new pcl::visualization::PCLVisualizer("3D Viewer"));
    viewer->setBackgroundColor(0, 0, 0);
    viewer->addPolygonMesh(mesh, "mesh");
    viewer->addCoordinateSystem(1.0);
    viewer->initCameraParameters();

    while (!viewer->wasStopped()) {
        viewer->spinOnce(100);
        std::this_thread::sleep_for(std::chrono::milliseconds(100));
    }

    return 0;
}

代码说明：

  • 生成圆柱的点云数据：generateCylinderPointCloud 函数生成一个圆柱形点云，参数包括圆柱的半径、高度和点的数量。

  • 估计法线：使用 NormalEstimation 类计算每个点的法线。

  • 合并点云和法线：将点云和法线信息合并成一个包含法线信息的点云。

  • 泊松表面重建：使用 Poisson 类进行表面重建。设置八叉树深度、泊松方程求解的分区数、等值面提取的分区数和点权重。

  • 保存和可视化：使用 PCLVisualizer 类可视化生成的三角网格，并保存为PLY文件。

分享完成～
