vivado中复数乘法器IP核使用小结

添加ip核

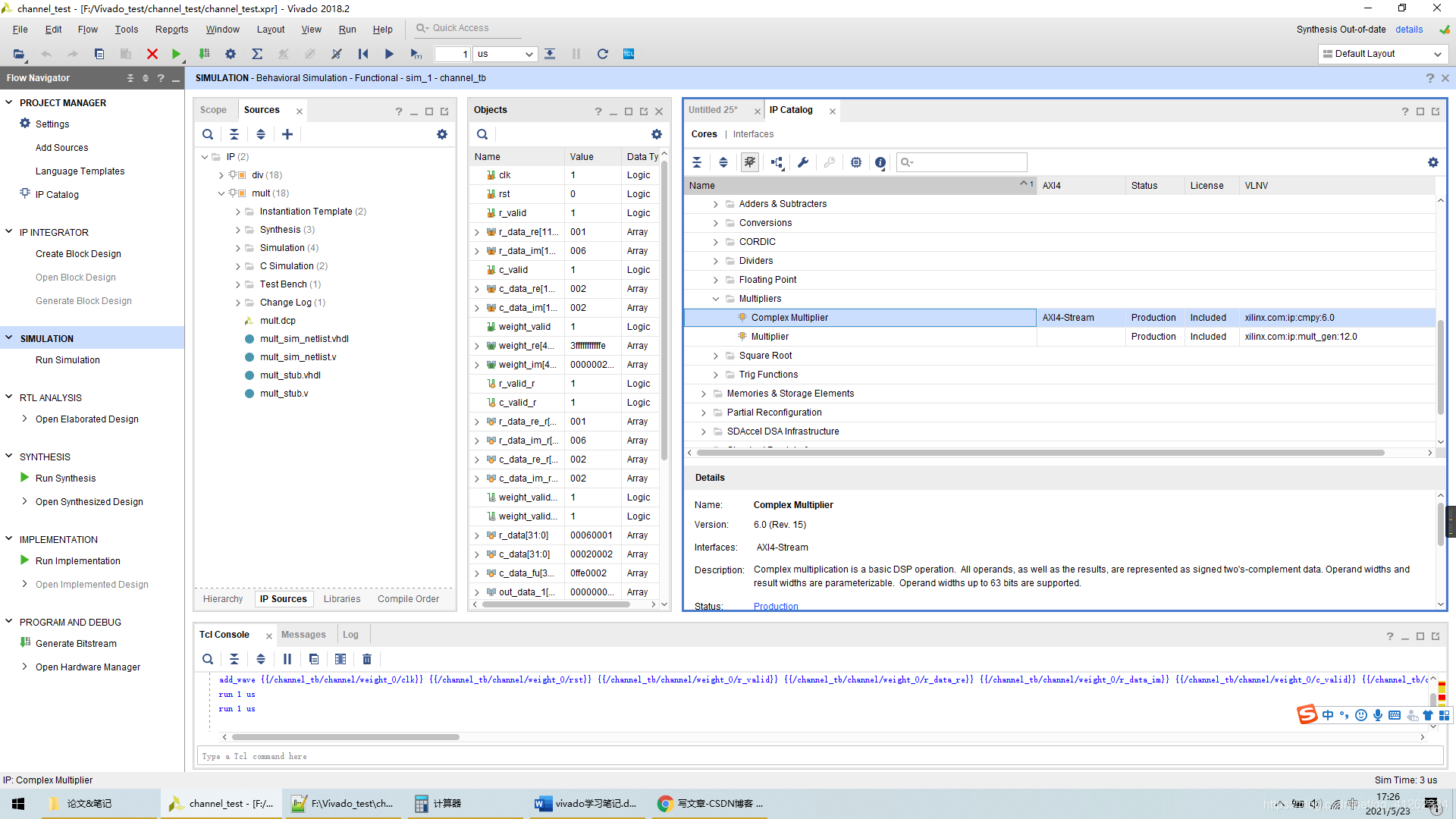

进入工程，点击IP Catalog，在弹出的窗口中点击数学功能–math functions，选择multipliers–complex multiplier，即复数乘法器。
在这里插入图片描述

根据设计需求对IP核进行修改

双击ip核，进行参数设置。
在这里插入图片描述
我们平时需要进行的参数设置为ip核名字，输入位宽，此处命名复数乘法器ip核为mult，设置两个乘数的位宽为12。

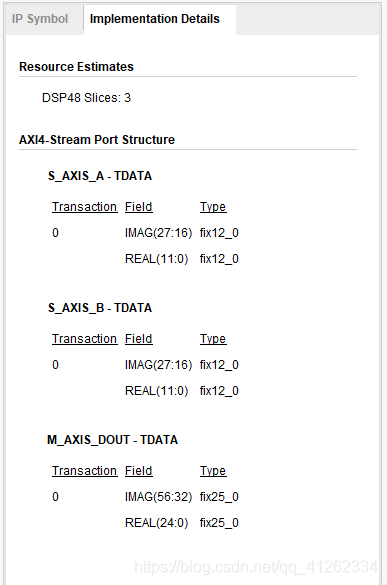

点击implementation details
在这里插入图片描述
可以看出，输入乘数[11:0]为实部，[27:16]为虚部，输出结果[24:0]为实部，[56:32]为虚部。

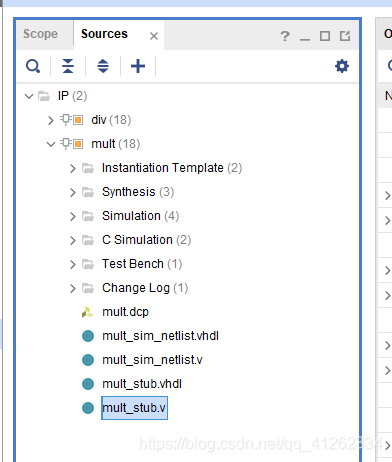

点击乘法器ip核下.v文件，查看例化
